Oem Vandens srauto jutiklis FS300A...

Q: 1. Kaip veikia šis vandens srauto jutiklis?

FS300A jutiklis veikia naudodamas magnetinį matavimo principą. Vandens tėkmė sukasi plastikinę sklendę su metaliniu rotoriumi, o užsandarintas Holo daviklis per sienelę fiksuoja jo sukimąsi. Kiekvienas apsisukimas generuoja skaitmeninį impulsą, kurio dažnis yra proporcingas debitui. Šis metodas leidžia tiksliai stebėti srautą iki 60 litrų per minutę.

Q: 2. Kokią įtampą reikia tiekti moduliui?

Šis debito matuoklis veikia esant plačiam maitinimo įtampos diapazonui nuo 4,5 iki 24 voltų nuolatinės srovės. Darbinė srovė yra mažesnė nei 15 mA, todėl prietaisas yra ekonomiškas ir tinkamas naudoti su įvairiais maitinimo šaltiniais ar valdikliais. Tai leidžia lengvai integruoti jį į jūsų projektą.

Q: 3. Ar šis daviklis tinka karšto vandens sistemoms?

Taip, šis srauto matuoklis gali dirbti su karštu skysčiu. Skysčio temperatūra gali siekti iki 120°C, o paties įrenginio darbinė temperatūra – iki 80°C. Šie parametrai užtikrina, kad prietaisas atlaikys sąlygas karšto vandens tiekimo ar panašiose sistemose, išlaikydamas stabilų veikimą.

Q: 4. Kokio tipo signalą duoda šis prietaisas?

Modulis generuoja skaitmeninį išėjimo signalą. Jis pateikia impulsą su kiekvienu vidinio rotoriaus apsisukimu. Šis kvadratinės bangos signalas yra labai patogus skaitymui naudojant mikrovaldiklius, pvz., Arduino, nes leidžia lengvai apskaičiuoti srautą pagal impulsų dažnį per laiko vienetą.

Q: 5. Kokiam vamzdžių jungiamajai galvutei jis tinka?

Jutiklis yra suprojektuotas su standartine 3/4 colio (colio) sriegio jungtimi. Šis populiarus dydis užtikrina patogų ir sandų įrengimą į daugelį buitinių ar pramoninių vandens sistemų, tokių kaip filtrai ar mašinėlės. Prietaiso korpusas yra ypač gerai užsandarintas, kad apsaugotų elektroniką.

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite paštomatuose nuo 0.⁹⁹ €

Pristatymas į namus nuo 3.⁹⁹ €

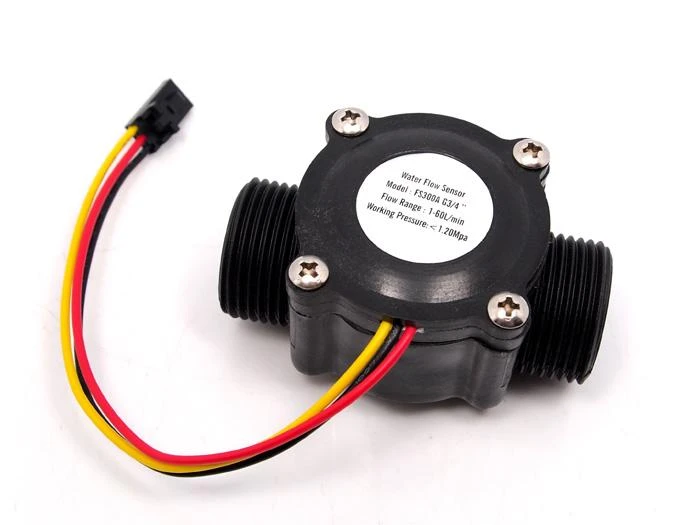

Vandens srauto matavimo jutiklio modulis FS300A. Kompaktiškas, lengvai naudojamas, ypač gerai užsandarintas, atitinka RoHS standartą. Gali matuoti iki 60l/min vandens debitą. Jį sudaro plastikinė sklendė, metalinis rotorius ir Holo daviklis. Rotoriui sukantis dėl vandens tėkmės, Holo daviklis pro sienelę jaučia metalinių propelerių sukimasį. Jutiklis keičia išėjimo signalą pagal vandens srautą, duodamas pulsą su kiekvienu rotoriaus apsisukimu. Holo daviklis yra užsandarintas nuo vandens vamzdžio, dėl to išlieka sausas, o matuojamas magnetinis laukas pereina per sienelę.

Techniniai duomenys:
●    Darbinė įtampa: 4,5 - 24 V DC
●    Darbinė srovė: <15 mA
●    Išėjimo signalo tipas: skaitmeninis
●    Atitinka RoHS standartą
●    Matuojamas vandens srauto (debito) diapazonas: 0-60 L/min
●    Darbinė temperatūra: ≤80℃
●    Skysčio temperatūra: ≤120℃
●    Vandens slėgis: ≤2 MPa
●    Laikymo temperatūra: -25 - 80℃
●    Matmenys: 66 x 38 mm

● Jungčių diametras: 3/4inch

Nuorodos ir pritaikymas:
● Kavos aparato vandens srauto daviklis
● Vandens aparatas
● Wiki puslapis
● Matmenys
● Jutiklio signalo skaitymas
