Oem ATmega8 mini modulis - microBOARD-M8

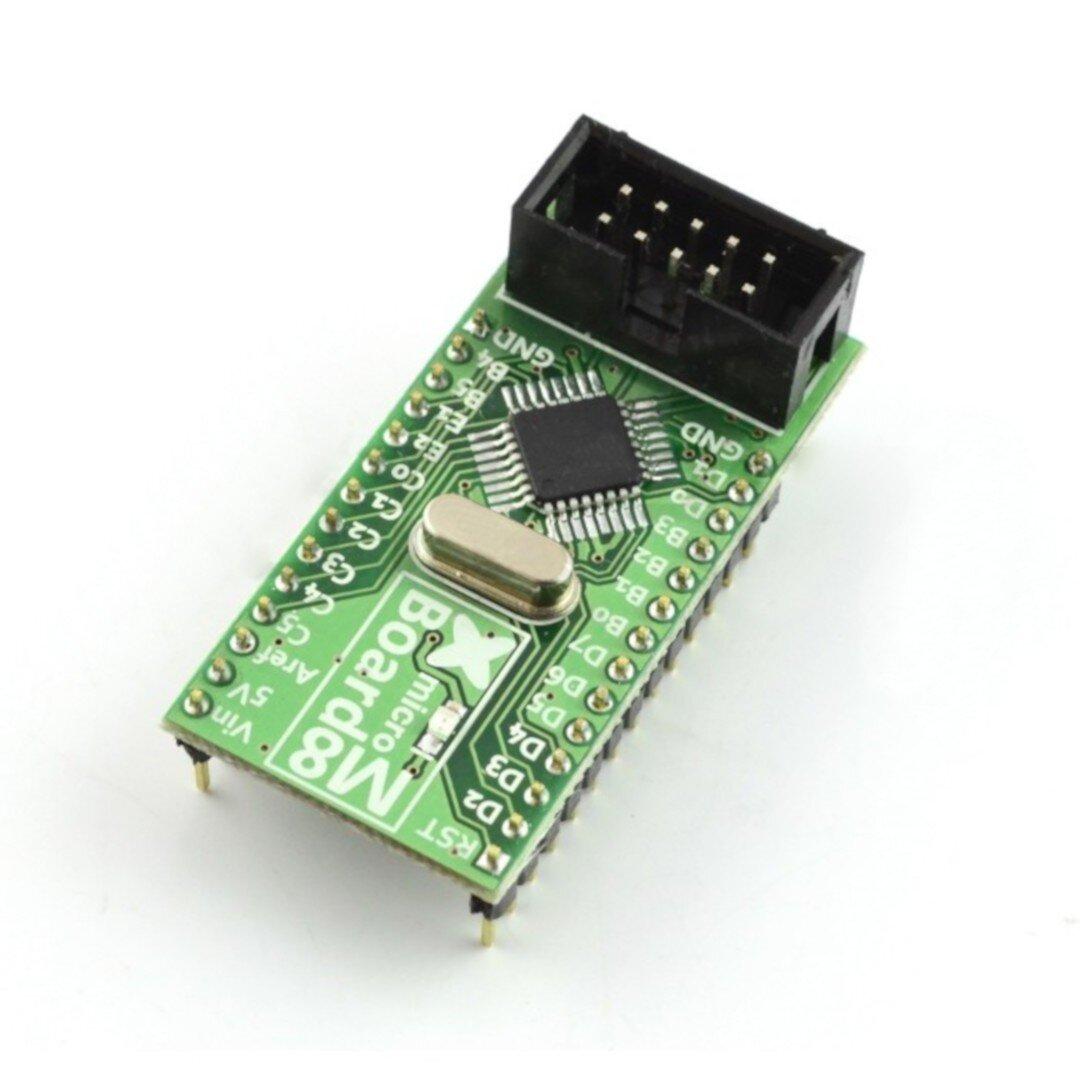

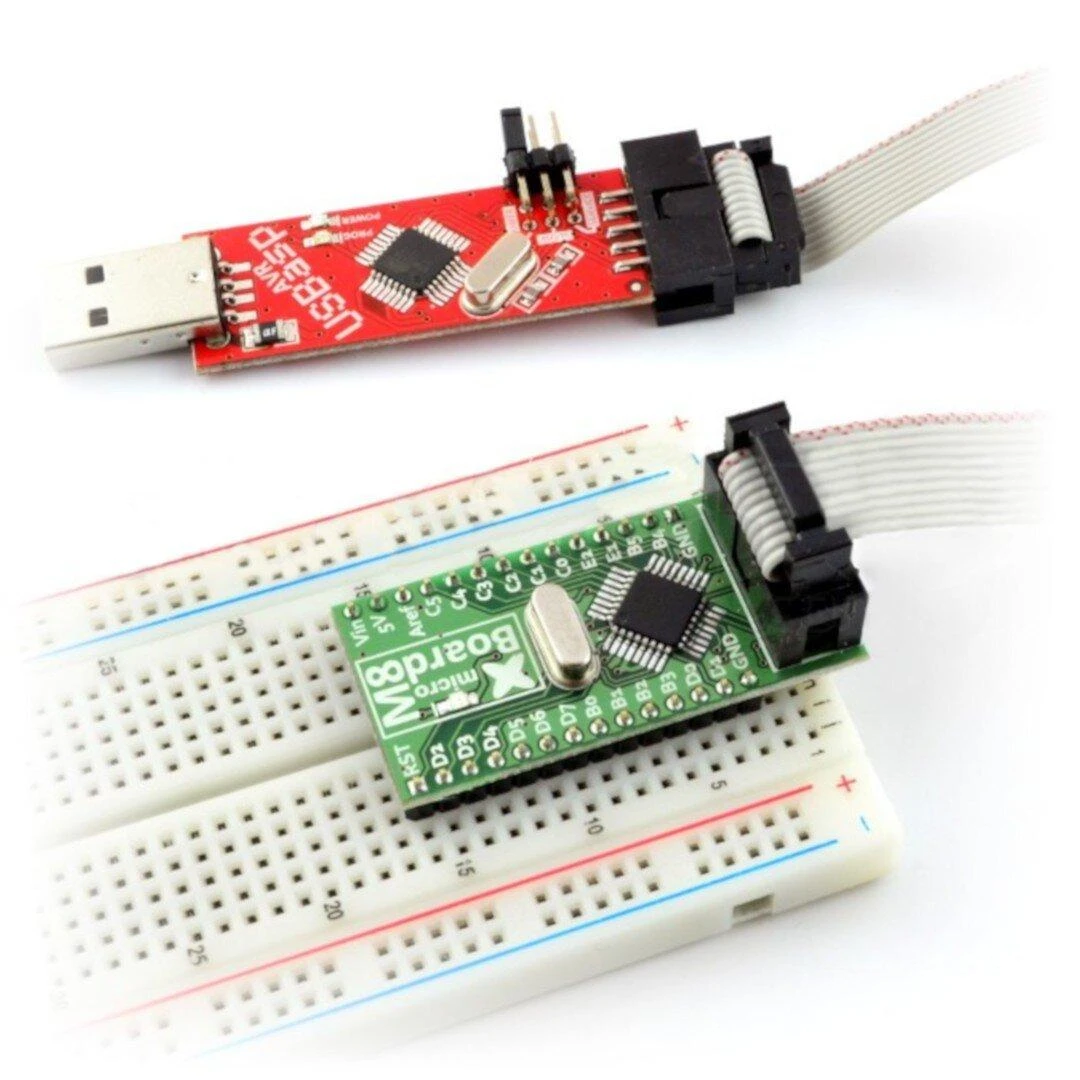

MicroBOARD-M8 modulis - miniatiūrinis runs rinkinys su pagrindiniu mikrovaldikliu ATmega8A. Plokštėje taip pat yra 5 V įtampos reguliatorius, 12 kvarcinis rezonatorius ir lizdų programavimas IDC-10 (Kanda). Modulis gali būti užprogramuotas kalba C ir BASCOM AVR.

Pagrindinės savybės:

• 8 KB Flash atmintis (programos atmintis)
• 512 baitų EEPROM
• 1 KB SRAM (statinė RAM)
• 2 skaitikliai / laikmačiai 8 bitų
• 1 skaitiklis / laikmačiai 16 bitų
• 1 analoginis-skaitmeninis keitiklis (8 kanalų 10 bitų tikslumas)
• Sąsajos: SPI, UART, TWI (I2C)
• Įmontuotas analoginis palyginimas
• 3 kanalų PWM


Specifikacijos:

• MCU: ATmega8A-AU
• ISP programavimo jungtis
• Įtampos reguliatorius 5 V (78M05)
• Maksimali srovė: 0,5 A
• Mikrovaldiklio maitinimo įtampa filtruojama naudojant kondensatorius
• Maitinimo įtampos analoginė dalis, pasirinktinai filtruojama
• Maitinimas nuolatine įtampa 7-12 V diapazone
• Šviesos diodas, rodantis maitinimo įtampos prijungimą
• Mikrovaldiklio kaiščiai yra ant 2 jungčių (auksiniai kaiščiai)
• Rezistoriai RESET maitinimo įtampa (5 V)
