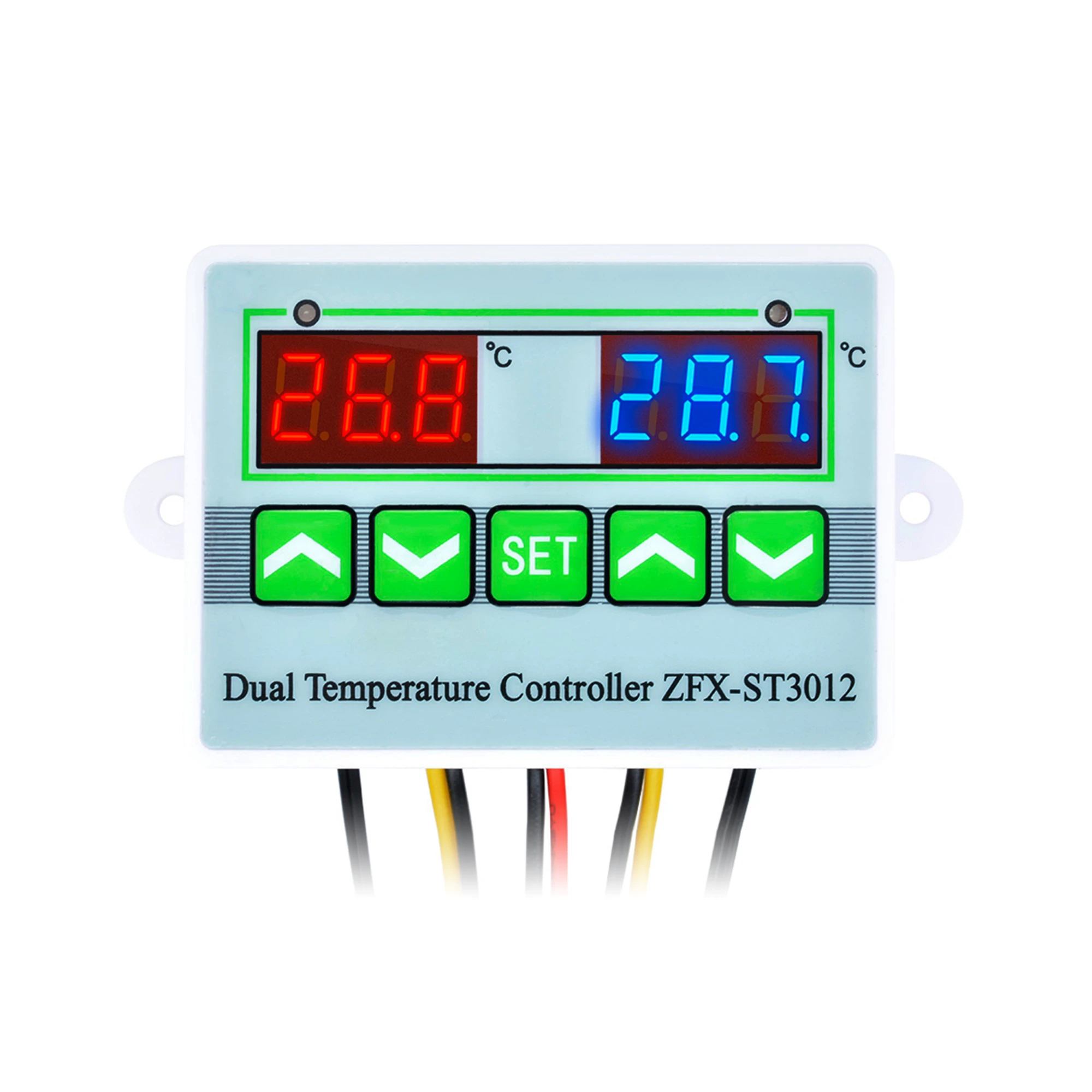

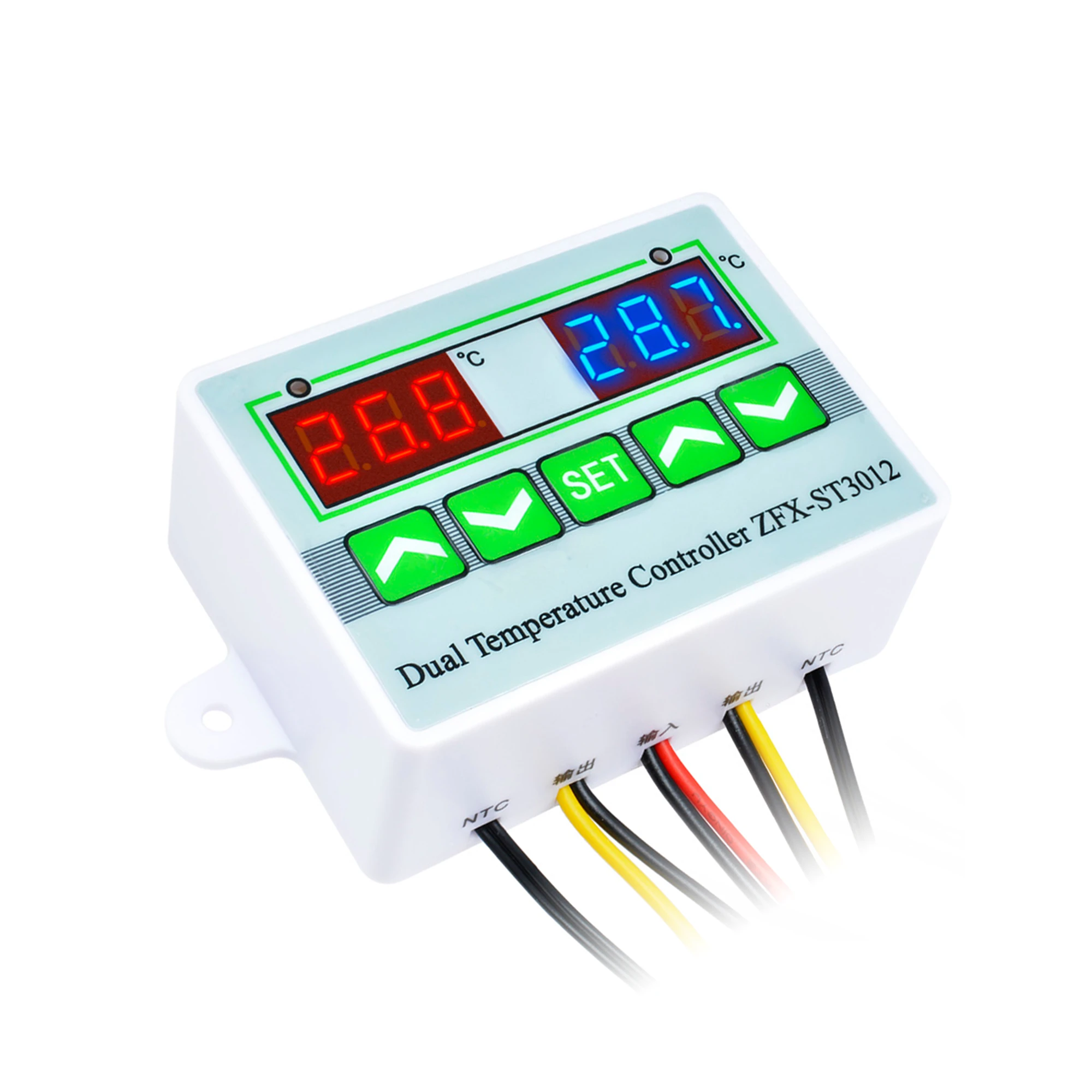

Oem Termostatas 230V ZFX-ST3012

PRODUKTO PARAMETRAI IR SAVYBĖS

Tai du nepriklausomi termostatai su atskirais jutikliais viename valdiklyje.

Reguliatorius skirtas automatiniam temperatūros valdymui dviejose vietose ir įrenginiuose.

Paprastas ir intuityvus valdymas.

Įrenginyje yra įmontuota nustatymų atmintis. Atjungus maitinimą, termostato perprogramuoti nereikia.

Aiškiai matomi LED diodai rodo aktyvuotą relę ir suaktyvintą aliarmą.

prietaisas turi aliarmą dėl apatinės arba viršutinės temperatūros ribos viršijimo.

Aliarmas signalizuojamas garsu ir ekranu bei mirksinčiu signaliniu diodu.

Įėjimo įtampa (maitinimas): AC 230V, termostatui nereikia maitinimo.

Relės kontaktų apkrova: 5A prie AC 230V

Temperatūros matavimas: -50°C - +110°C

Temperatūros matavimo skiriamoji geba: 0,1°C

Temperatūros atnaujinimo dažnis: 0,5 s (labai greitas)

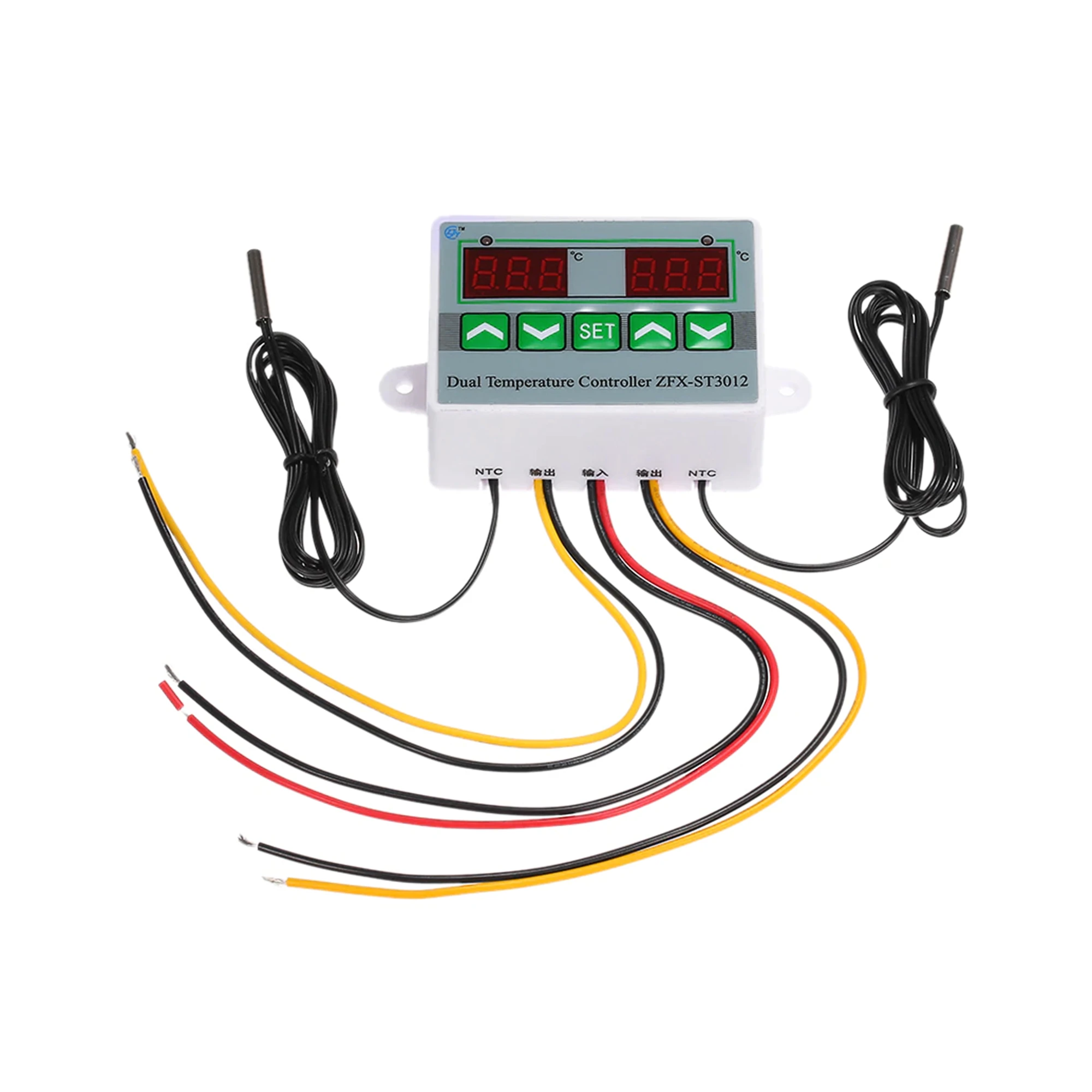

Temperatūros matavimo zondas: atsparus vandeniui (nerūdijantis plienas)

Naudotas jutiklis: NTC10k/343S

Kabelio ilgis su zondu: 95cm (pasiūlome ir ilgesnių).

Kitų laidų ilgis: apie 20cm

Zondo skersmuo: 4 mm

Zondas ilgis: 20 mm

Ekranai: 2x LED 3 skaitmenys

Ekrano spalva: raudona

Signalizacijos LED spalva: žalia/raudona (relė/pavojaus signalas)

Korpuso matmenys be tvirtinimo detalių: 76 x 55 x 31mm

Atstumas tarp montavimo angų: 88 mm

Darbinė temperatūra: 0°C - 50°C

Svoris: 100g

Smeigtuko aprašymas ir vartotojo vadovas žemiau grafikos.

Vartotojo vadovas

2 termostatas („aukštyn“ ir „žemyn“ mygtukai po dešiniuoju ekranu) užprogramuotas taip pat, kaip ir 1 termostatas („aukštyn“ ir „žemyn“ mygtukai po kairiuoju ekranu).

1 termostato temperatūros nustatymas:

Vieną kartą paspauskite SET, tada naudokite „aukštyn“ ir „žemyn“ mygtukus, kad nustatytumėte temperatūrą (laikant nuspaudus mygtuką, temperatūra keičiasi greičiau).

2 termostato temperatūros nustatymas:

Du kartus paspauskite SET, tada naudokite „aukštyn“ ir „žemyn“ mygtukus, kad nustatytumėte temperatūrą (laikant nuspaustą mygtuką, temperatūra keičiasi greičiau).

Termostatas 1 MENIU:

Vieną kartą paspauskite SET ir palaikykite SET 2 sekundes, kad įeitumėte į MENIU.

Termostatas 2 MENIU:

Du kartus paspauskite SET, tada palaikykite SET 2 sekundes, kad įeitumėte į MENIU.

Naudodami mygtukus „aukštyn“ ir „žemyn“, pasirinkite vieną iš kelių MENIU galimų funkcijų.

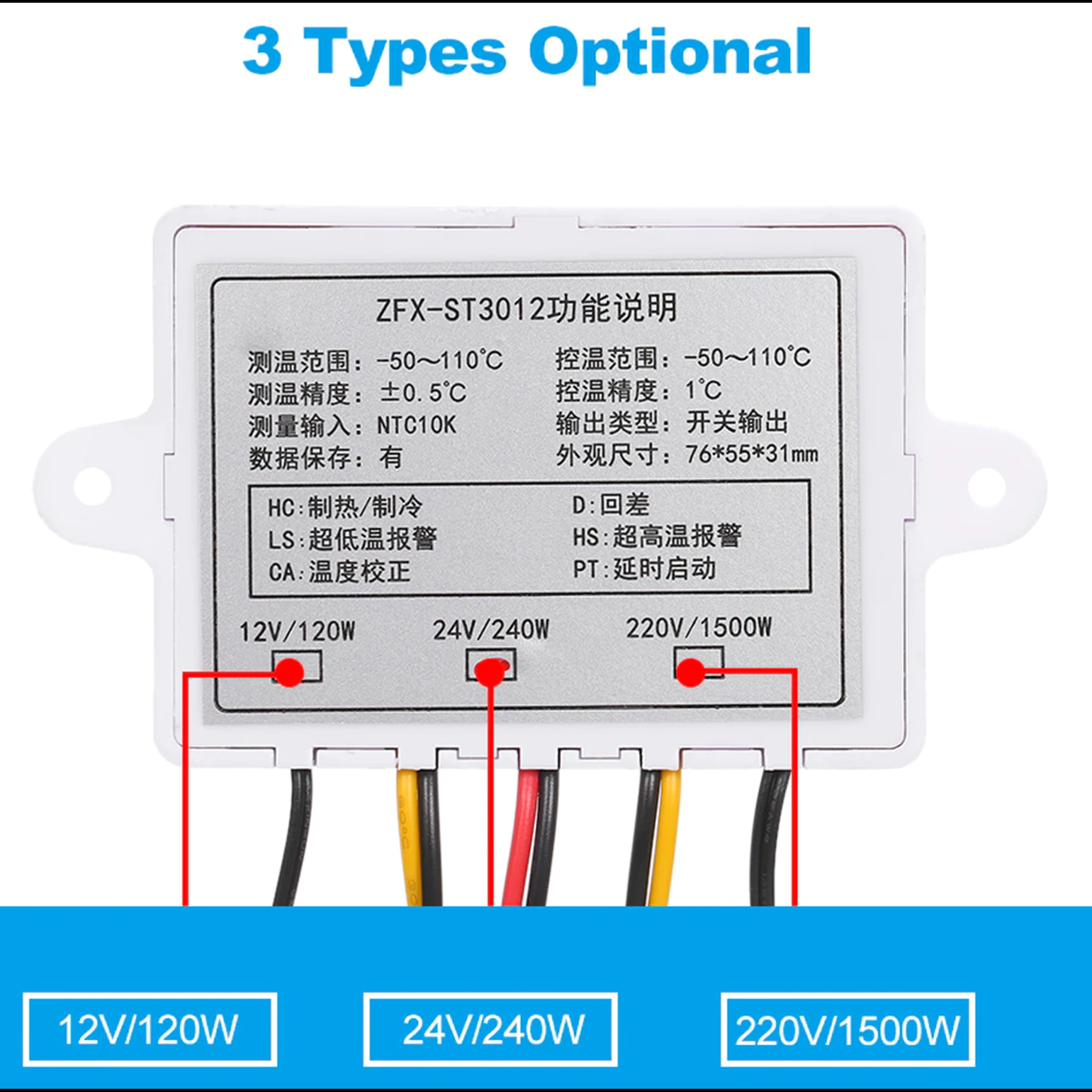

MENIU (nustatymo diapazonai skliausteliuose):

HC – šildymas „H“ / vėsinimas „C“.

D - °C skirtumas tarp nustatytos temperatūros ir relės įjungimo temperatūros (1-30°C).

LS - žemos temperatūros signalizacija (nuo -50°C iki +109°C). Pavojaus signalas signalizuojamas garsu, mirksinčiu raudonu šviesos diodu ir ekranu "-L-".

HS - aukštos temperatūros signalizacija (nuo -49°C iki +110°C). Pavojaus signalas signalizuojamas garsu, mirksinčiu raudonu šviesos diodu ir ekranu "-H-".

CA - temperatūros rodmenų (nuo -10°C iki 10°C) korekcija (kalibravimas).

PT – relės aktyvavimo delsa (0–10 min.)

Paspauskite SET, kad pasirinktumėte norimą funkciją, tada naudokite „aukštyn“ ir „žemyn“, kad pakeistumėte reikšmę.

Norėdami grįžti į funkcijų pasirinkimą, paspauskite SET.

Visada po 5 sekundžių neveiklumo (nesvarbu, kurioje MENIU vietoje) įrenginys išsaugo nustatymus ir grįžta į temperatūros ekraną.

Mirksintis raudonas šviesos diodas reiškia, kad PT delsos laikas skaičiuojamas atgal.
