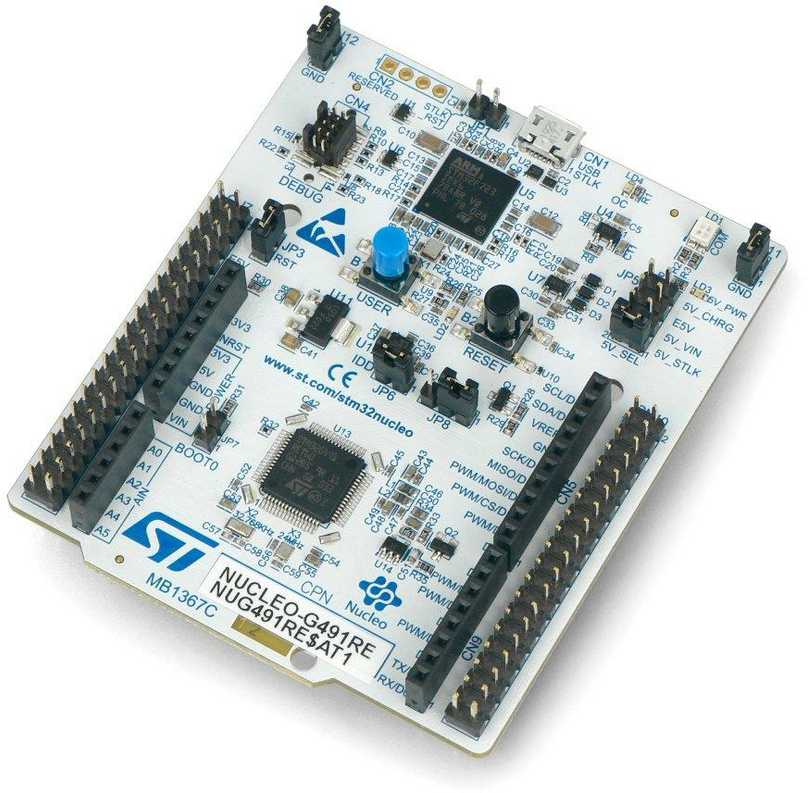

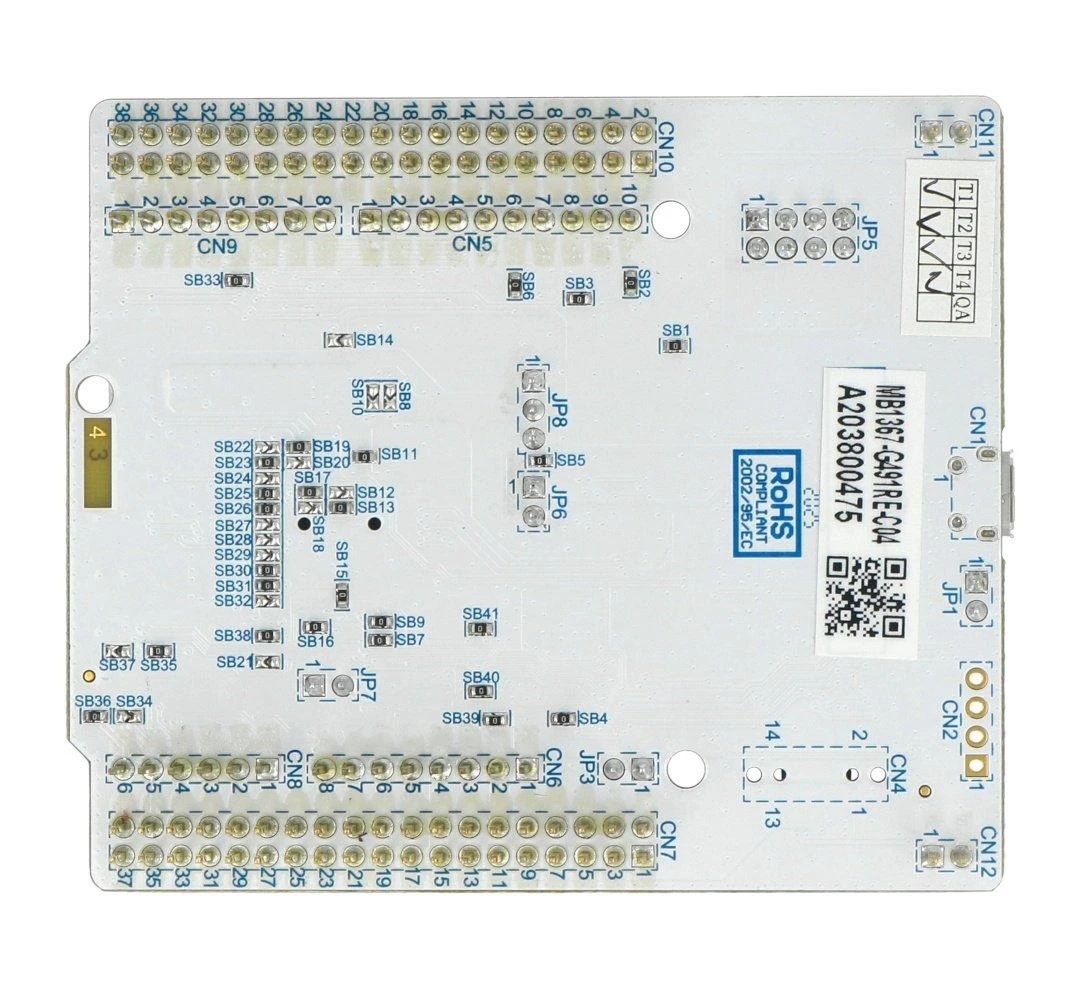

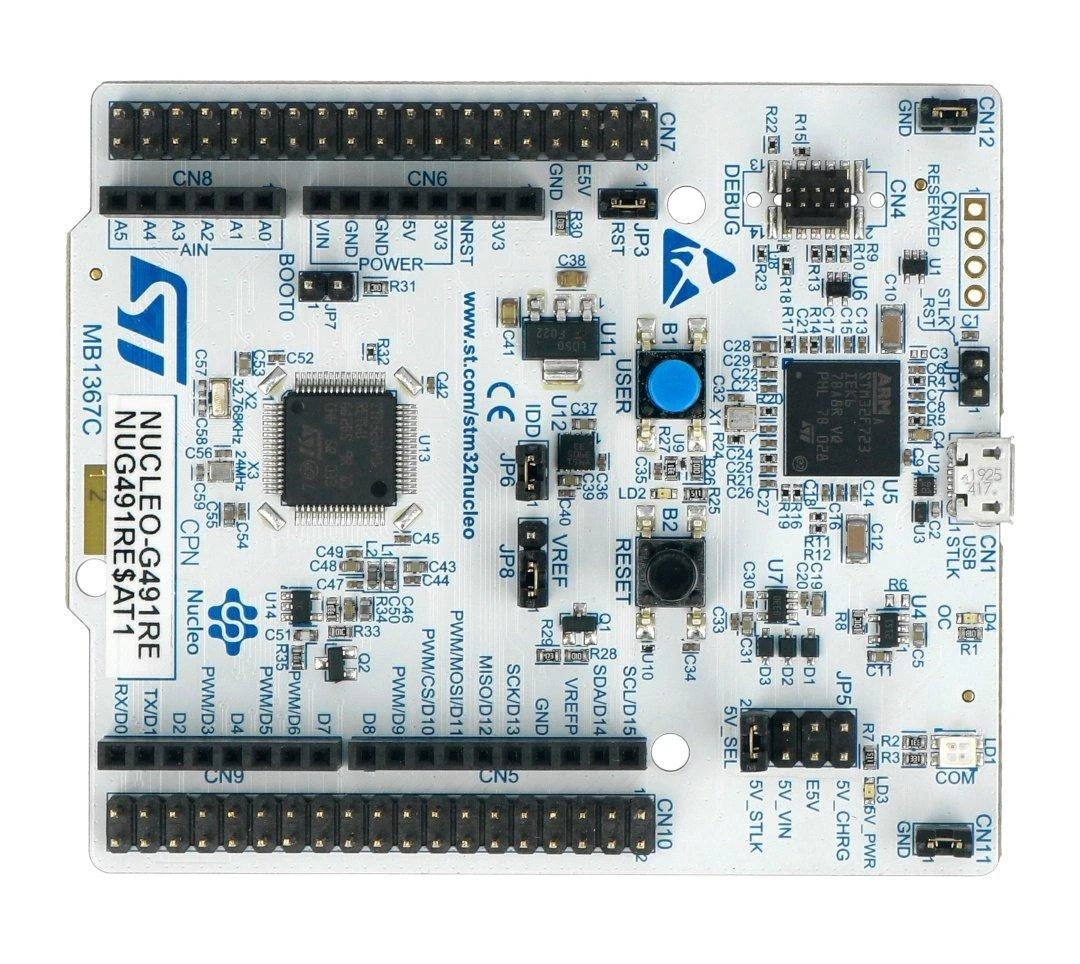

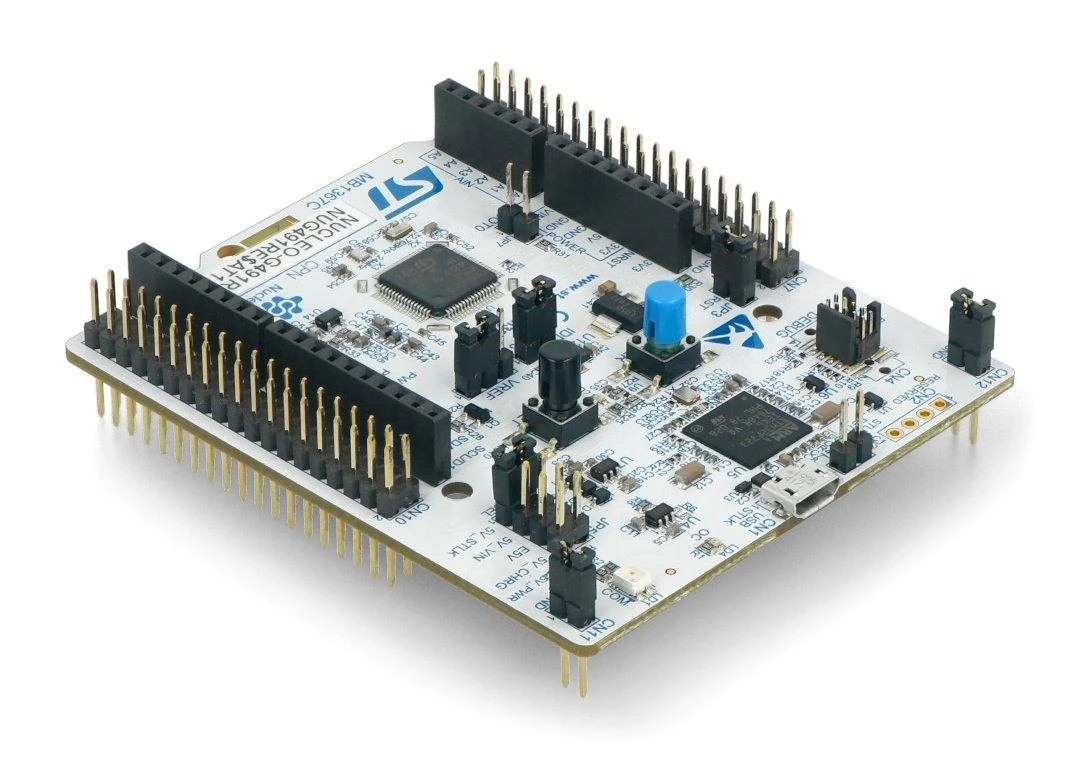

STM32 Nucleo modulis su 32 bitų mikrovaldikliu STM32G491RE, kuriame yra iki 170 MHz taktinio dažnio Arm Cortex-M4 branduolys, 512 kB Flash atminties ir 96 kB SRAM. Kadangi plokštė priklauso Nucleo-64 šeimai, ji suderinama su mbed platforma, turi jungtis Arduino Uno pagrindu veikiantiems priedėliams prijungti ir ST morpho kaiščius, kurie suteikia prieigą prie visų mikrovaldiklio GPIO kaiščių. Jis veikia su įvairiomis integruotomis kūrimo aplinkomis (IDE), pavyzdžiui, IAR Embedded Workbench, MDK-ARM ir STM32CubeIDE. Prietaise yra ST-LINK derintuvas ir (arba) programatorius.

Specifikacijos:

Mikrovaldiklis: STM32G491RE

Arm Cortex M4 32 bitų
Taktinis dažnis: 170 MHz
Flash atmintis: 512 kB
SRAM: 96 kB
DMA: 16 kanalų
Sąsajos: 3 x SPI, 3 x I2C, 5 x UART, 2 x FDCAN, 1 x LPUART, 1 x SAI, 1 x USB 2.0, 1 x IRTIM, 1 x USB-C
3 x ADC: 16 bitų
4 x DAC: 12 bitų

Dviejų tipų jungtys:

Su Arduino Uno Rev3 suderinamų priedėlių jungtys
Standartiniai STMicroelectronics Morpho kaiščiai, suteikiantys prieigą prie visų mikrovaldiklio kaiščių

Modulis suderinamas su mbed sistema
Įmontuotas ST-LINK derintuvas ir (arba) programatorius
Maitinimas galimas per USB, ST-LINK arba tiesiogiai per kaiščius
Įmontuoti 3 šviesos diodai:

1 x nurodo maitinimo šaltinį
1 x ryšio šviesos diodas
1 x naudotojo valdymui

Du mygtukai:

1 x RESET
1 x USER, kuriuo gali naudotis naudotojas

Trys skirtingos sąsajos per miniUSB jungtį (pakartotinis USB įvardijimas):

Virtualus COM prievadas
Masinė atmintinė
Programavimo ir (arba) derinimo prievadas

Modulį palaiko dauguma populiariausių kūrimo aplinkų, pvz., IAR Embedded Workbench, Keil ir GCC: IAR Embedded Workbench, Keil ir GCC
