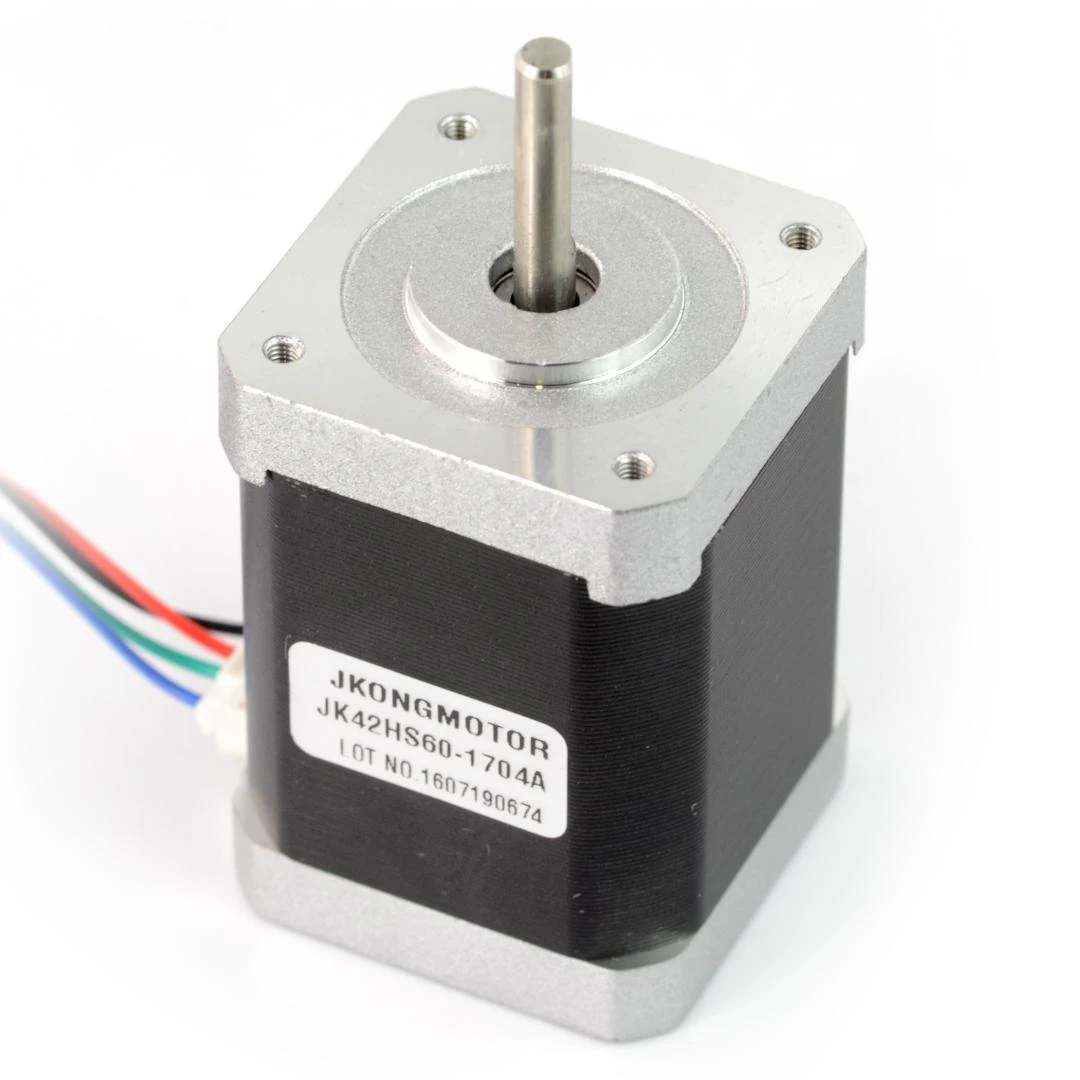

Oem Žingsninis variklis 42HS60-1704...

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite LP Express paštomatuose nuo 2.⁴⁹ €

Pristatymas į namus nuo 3.⁴⁹ €

Žingsninis variklis – elektros variklis, kurio ašis apsisuka per daugelį vienodų žingsnių. Toks variklis gali atlikti reikiamą kiekį žingsnių, rotoriui užimant norimą padėtį. Žingsninis variklis keičia elektrinį signalą į reikiamą sukimą ar tiesinį judėjimą.

Techniniai duomenys:

200 žingsnių/aps (1,8 °)
Vardinė įtampa: 5,0 V
Apvijos srovė: 1,7 A
Apvijos varža: 3 Ω
Induktyvumas: 6,2 mH
Sukimo momentas 7,3 kg*cm (0,72 Nm)
Bipolar (4 laidai)
Veleno skersmuo: 5 mm
Svoris: 500 g
Standard: NEMA 17
Matmenys: 42 x 42 x 60 mm

Žingsninių variklių panaudojimo sritys:

Spausdintuvai
CNC mašinos
3D spausdintuvai
Lazerinės pjaustiklės
Manipuliatoriai

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

AN-11624
Modelio pavadinimas

AN-11624

Atsiliepimų nėra

Atsiliepimų politika

1. Koks yra šio žingsninio variklio sukimo momentas?

Šio OEM žingsninio variklio sukimo momentas yra 7,3 kg*cm, kas atitinka 0,72 Nm. Tokia galia užtikrina stabilų veikimą įvairiuose projektuose. Šis sukimo momentas yra pakankamas daugeliui automatizavimo užduočių, pavyzdžiui, valdant mažų CNC staklių ar 3D spausdintuvų ašis.

2. Kokią įtampą reikia tiekti varikliui?

Šiam žingsniniam varikliui reikalinga 5,0 V vardinė įtampa. Tinkamai parinktas maitinimo šaltinis yra būtinas norint pasiekti nurodytus parametrus. Maitinimo reikalavimai yra svarbus kriterijus renkantis valdiklio grandinę, kad įrenginys veiktų efektyviai ir nepersikaitintų.

3. Kiek laido turi šis žingsninis variklis?

Šis variklis yra bipolinis ir turi 4 išvadus. Tokia konstrukcija leidžia naudoti įprastus H tiltelio tipo variklių valdiklius. Keturių laidų jungtis yra standartinis variantas, kuris supaprastina prijungimą prie daugumos valdymo plokščių, skirtų modeliavimui ir robotikai.

4. Ar šis variklis tinka 3D spausdintuvui?

Taip, šis žingsninis variklis, atitinkantis NEMA 17 standartą, puikiai tinka 3D spausdintuvų ašims valdyti. Jo matmenys yra 42x42x60 mm. Toks variklis gali tiksliai pozicionuoti ekstruderį ar stalą, užtikrinant kokybiško sluoksnio sukūrimą spausdinimo metu.

5. Kokia yra variklio žingsnio skiriamoji geba?

Variklio skiriamoji geba yra 200 žingsnių per apsisukimą, kas atitinka 1,8 laipsnio kampą vienam žingsniui. Tai suteikia aukštą tikslumą pozicionavimo užduotyse. Toks žingsnis leidžia pasiekti sklandų ir tikslų judesį automatizuotoje įrangoje, pavyzdžiui, lazeriniuose pjaustytuvuose.
