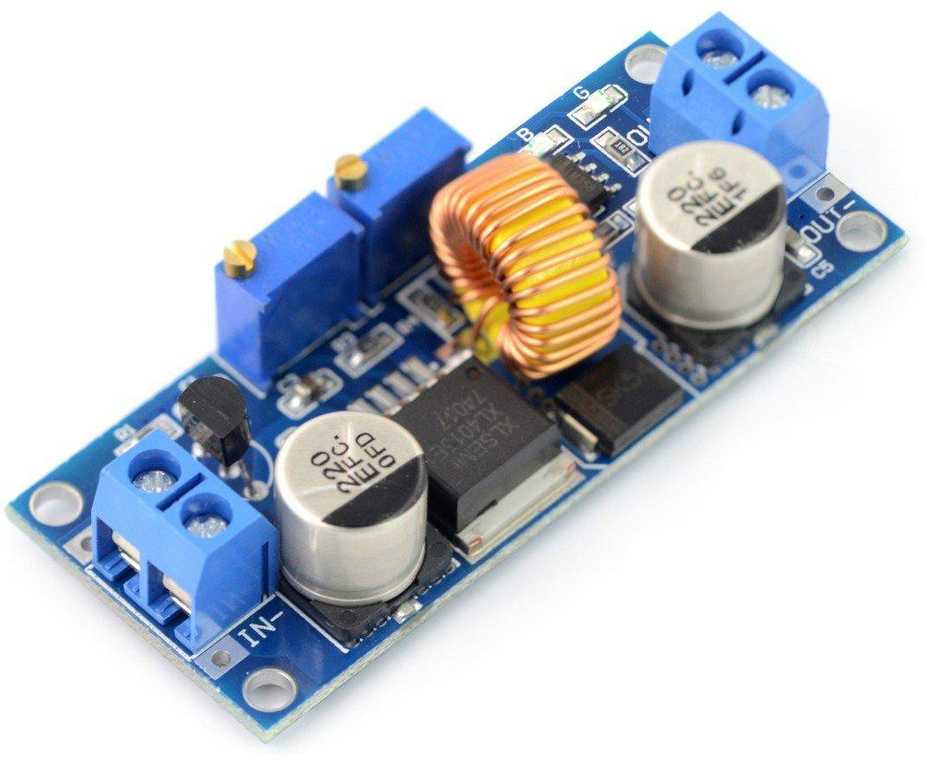

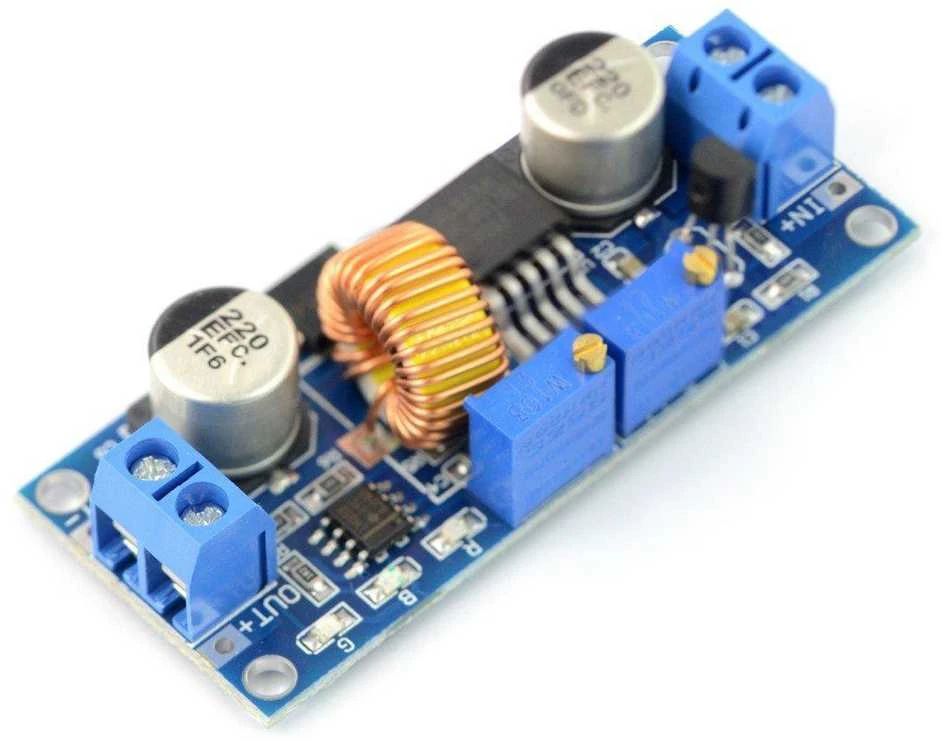

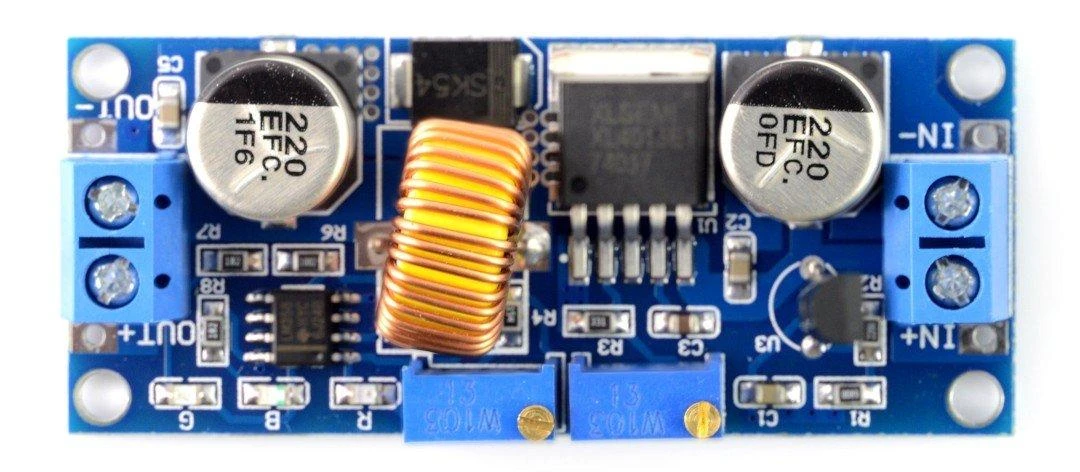

Modulis su XL4015 step-down impulsų keitikliu. Įėjimo įtampa nuo 3,3 V iki 36 V. Maksimali nuolatinė išėjimo srovė 5 A. Išėjimo įtampa reguliuojama nuo 1,3 V iki 36 V.

Specifikacijos:

Įėjimo įtampa: nuo 3,3 V iki 36 V
Išėjimo įtampa reguliuojama nuo 1,3 V iki 36 V
Maksimali nuolatinė išėjimo srovė: 5 A (su aušinimu)
XL4105 valdiklis
Efektyvumas: mažiau nei 90% (priklausomai nuo energijos suvartojimo)
Perjungimo dažnis: 300 kHz
Įmontuoti du potenciometrai:

Kairėje: išėjimo įtampos reguliavimas
Dešinėje: išėjimo srovės valdymas

3 šviesos diodai:

Žalia: informacija apie maitinimą
Mėlyna: įspėjimas apie didelės srovės nustatymą
Raudona: pasiektas didžiausias srovės diapazonas

Keturios 2,5 mm skersmens tvirtinimo angos
Plokštės matmenys: 62 x 26 x 12 mm
Svoris: 20 g

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

AN-08103
Modelio pavadinimas

AN-08103

* Anksčiau taikyta Varle.lt kaina

Gamintojas Oem
Tipas Reguliatoriai

Atsiliepimų nėra

Atsiliepimų politika

1. Koks yra XL4015 modulio darbinis įtampos diapazonas?

Šis OEM step-down keitiklis palaiko įvairų maitinimo šaltinių darbą. Įvesties parametrai gali svyruoti nuo 3,3 V iki 36 V, todėl prietaisas tinka daugeliui įrenginių. Galima gauti nuo 1,3 V iki 36 V išėjimo parametrus, reguliuojant potenciometru. Tai universalus sprendimas įvairiems projektams.

2. Kiek stiprią srovę gali tiekti šis mažintuvas?

Prietaisas gali aprūpinti iki 5 amperų nuolatinės apkrovos, kai naudojamas su aušinimo radiatoriumi. Tokia galia leidžia maitinti galingus LED šviestuvus ar variklius. Srovės ribojimo funkcija apsaugo grandinę nuo perkrovos. Valdymas atliekamas atskiru reguliatoriumi dešinėje modulio pusėje.

3. Kaip veikia šviesos diodų indikacija šiame modulyje?

Indikaciniai žibintai informuoja apie būseną. Žalia lemputė rodo, kad maitinimo šaltinis prijungtas. Mėlyna signalizuoja, kad nustatyta didelė srovė. Raudonas šviesos diodas įspėja, kad pasiekta didžiausia leistina apkrovos vertė. Tai padeda saugiai valdyti energijos tiekimą.

4. Ar šis impulsinis keitiklis turi apsaugų?

Modulis integruoja srovės apsaugą, kurią galima nustatyti. Ši funkcija užkerta kelią gedimams esant perkrovai ar trumpajam jungimui. Apsaugos mechanizmas veikia kartu su vizualine perspėjimo sistema. Tai užtikrina ilgaamžišką ir patikimą komponento veikimą eksploatacijos metu.

5. Kaip reguliuoti išėjimo parametrus šiame komponente?

Reguliavimas atliekamas dviem integruotais potenciometrais. Vienas iš jų, kairėje, atsakingas už norimos įtampos nustatymą. Antrasis, dešinėje, valdo didžiausios leistinos srovės ribą. Tokia konstrukcija leidžia greitai sukonfigūruoti reikiamus maitinimo režimus be papildomos elektronikos.
