1. Ką gali maitinti šis XL4015E1 keitiklio modulis?

Šis impulsinis keitiklis tinka įvairių 5–32V įtampos įrenginių maitinimui. Jis puikiai tarnaus jūsų elektronikos projektams, maitindamas Arduino, Raspberry Pi, jutiklius ar LED juostas. Modulis leidžia reguliuoti išėjimo parametrus, todėl yra universalus įrenginys.

2. Kaip reguliuoti išėjimo įtampą ir srovę?

Išėjimo parametrus galite nustatyti naudodami du tikslius potenciometrus. Įtampa reguliuojama keitiklio įėjimo pusėje, o srovės limitas – išėjimo pusėje. Sukant šiuos reguliatorius pagal laikrodžio rodyklę, reikšmės didėja, suteikiant lankstumą maitinimo valdymui.

3. Ar šis mažintuvas tinka ličio akumuliatorių įkrovimui?

Taip, šis keitiklis gali veikti kaip Li-Ion arba Li-Pol akumuliatorių įkroviklis. Jis palaiko 1-8S paketus. Įkrovimo proceso metu informaciją rodo du būsenos šviesos diodai, o modulyje taip pat integruota apsauga nuo perkrovos ir trumpojo jungimo.

4. Kokios apsaugos yra integruotos į šį DC-DC modulį?

Modulis aprūpintas keliais apsaugos mechanizmais, užtikrinančiais saugų naudojimą. Jame yra šiluminė apsauga, apsauga nuo trumpojo jungimo išėjime ir apsauga nuo atvirkštinės įtampos poliškumo įėjime. Šie sprendimai padeda apsaugoti ir patį keitiklį, ir prijungtus įrenginius.

5. Ar reikia šilumos šalintuvas naudojant šį įrenginį?

Šilumos šalintuvas yra rekomenduojamas, jei išsklaidyta galia viršija 15 vatų. Norint užtikrinti gerą šilumos išsklaidymą, galima prilituoti šalintuvą prie plokštės apačios. Tai ypač svarbu dirbant su didelėmis srovėmis arba ilgą laiką, kad išvengtumėte perkaitimo.

Oem DC-DC Step-Down keitiklis...

Modulis su Step-Down impulsų keitikliu, kuris sumažina įėjimo įtampos diapazoną nuo 5V-32V iki 0,8V-30V. Jis naudojamas bet kuriai 5–32V įtampos sistemai maitinti, t.y.: projektai, Arduino moduliai, Raspberry, detektoriai, jutikliai, mikrovaldikliai, LED apšvietimas.

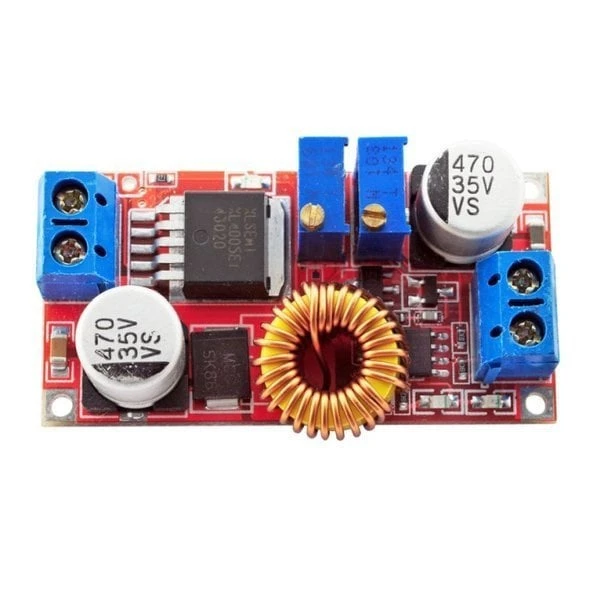

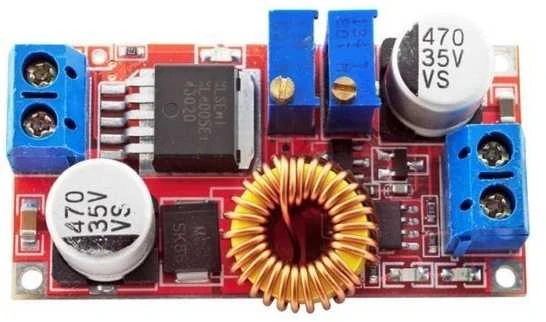

Oem DC-DC Step-Down keitiklis XL4015E1 nuo 0-5A iki 0.8-30V srovės ir įtampos reguliavimas - akumuliatoriaus įkroviklis aprašymas - Prekės nuotrauka

Step-Down keitiklis XL4015E1 5A - sumažina įėjimo įtampą 5-32V iki mažesnės įtampos, reguliuojamos potenciometru nuo 0.8V iki 30V.

36V 5A XL4015 DC-DC keitiklio modulis yra universalus sumažinto maitinimo modulis, turintis sklandų išėjimo įtampos ir srovės reguliavimą naudojant tikslius potenciometrus.
Modulio funkcijos rodomos šviesos diodais, todėl lengva stebėti jo veikimo būseną.
Jis gali būti naudojamas kaip LED tvarkyklė (CCD LED tvarkyklė), efektyvus ličio jonų akumuliatoriaus įkroviklis arba įtampos stabilizatorius su srovės apsauga.
Jis naudojamas bet kuriai sistemai, kurios įėjimo įtampa yra nuo 5 iki 30 V, maitinimui, t.y.: „pasidaryk pats“ projektai, „Arduino“ moduliai, „Raspberry“, detektoriai, jutikliai, mikrovaldikliai, LED apšvietimas (valdymo diodai su srove!) ir kt.

Ličio baterijos įkrovimo funkcija: Li-Ion, Li-Pol: 1-8S.

Nustatykite išėjimo įtampą pagal įkrautus paketus ir optimalią akumuliatoriaus įkrovimo srovę. Po šių procedūrų paketą galite prijungti prie keitiklio.
Du būsenos šviesos diodai pateikia informaciją apie įkrovimo procesą: viduje esantis šviesos diodas įsižiebia, kai kraunamas akumuliatorius (sunaudojama didelė srovė), o išorėje esantis šviesos diodas užsidega, kai akumuliatorius įkraunamas (minimalus energijos suvartojimas).

XL4015E1 36V keitiklio parametrai:

Potenciometrai turi plačią maždaug 50 apsisukimų skalę.
Susukti ARK2 gnybtai išėjime ir įėjime leidžia paprastai ir saugiai pritvirtinti kabelį.
Šis keitiklis turi ličio baterijų įkrovimo funkciją: Li-Ion, Li-Pol.
Populiarus XL4015 keitiklis sumažina įėjimo įtampą iki nurodytos išėjimo įtampos.
Lengvai riboja išėjimo srovę, naudojant kelių pasukimų potenciometrus.
Keitiklis taip pat turi šviesos diodą, kuris užsidega, pranešdamas, kad srovės ribotuvas buvo suaktyvintas.
Keitiklis turi daugybę apsaugos priemonių, todėl jis yra labai saugus naudojimo metu:
- Šiluminė apsauga apsaugo nuo sistemos perkaitimo
- Apsauga nuo trumpojo jungimo – trumpasis jungimas keitiklio išėjime jo nepažeidžia
- Apsauga nuo atvirkštinio poliškumo prijungimo prie keitiklio įėjimo
- LED diodai, informuojantys apie srovės ribotuvo įjungimą ir ličio elementų įkrovimo procesą.

Specifikacijos:

Įėjimo įtampa: nuo 5V iki 32V
Išėjimo įtampa reguliuojama nuo 0.8V iki 30V.
Maksimali nuolatinė išėjimo srovė: 5A (naudojant vaikščiojimą)
Vairuotojas: XL4015E1
Efektyvumas: mažiau nei 90% (priklausomai nuo energijos suvartojimo)
Perjungimo dažnis: 180KHz - 48KHz
Keturios tvirtinimo angos (litavimo pagalvėlės), kurių skersmuo 2 mm
Plytelių matmenys: 51x26x12mm
Svoris: 19g

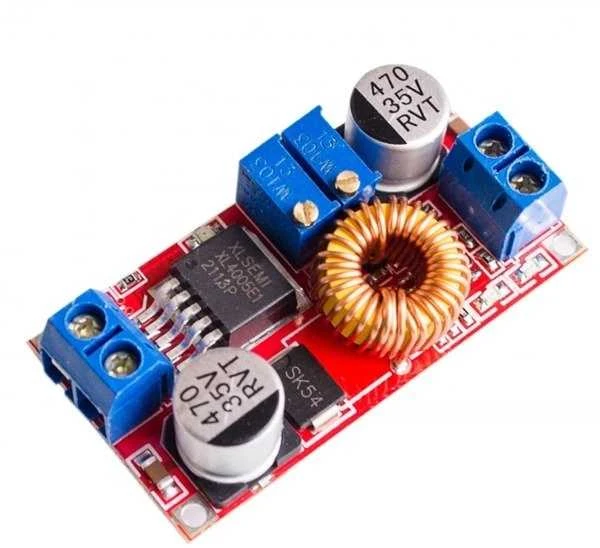

Konverterio modulio XL4015E prijungimo būdas - turi 4 varžtines jungtis: XL4015 keitiklis - kaiščius

IN+ Įėjimo įtampa – teigiamas polius.
IN- Įėjimo įtampa - neigiamas polius (žemė).
OUT+ Išėjimo įtampa – teigiamas polius.
OUT – išėjimo įtampa – neigiamas polius (žemė).

XL4015 keitiklio montavimo instrukcijos:

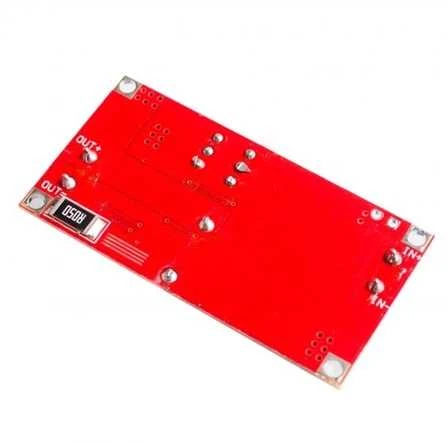

Kai išėjimo galia viršija 15W, XL4015 valdiklyje rekomenduojama įrengti šilumos šalintuvą, kuris gali būti lituojamas iš apačios arba pritvirtinti varinę plokštę, kad būtų geresnis terminis kontaktas.
Norint užtikrinti tinkamą keitiklio veikimą, įėjimo įtampa turi būti bent 2 V didesnė už išėjimo įtampą.
Būtinas teisingas įvesties įtampos poliškumas (IN+ ; IN -), o atvirkštinis jungimas gali sugadinti keitiklį.

Reguliavimas ir signalizacija:

Išėjimo srovė reguliuojama potenciometru, esančiu išėjimo pusėje (OUT), o išėjimo įtampa - potenciometru įėjimo pusėje (IN).
Sukant kelių apsisukimų potenciometrus pagal laikrodžio rodyklę, reikšmės padidėja.
Šviesos diodas, esantis šalia OUT gnybto, signalizuoja apie perėjimą į CV režimą (pvz., Baterijos įkrovimo pabaiga), o greta esantis šviesos diodas – CCD režimą (pvz., vyksta įkrovimas).
XL4015 LED lemputė rodo, kad suaktyvinta trumpojo jungimo apsauga.
Diodų spalvos gali skirtis priklausomai nuo pristatymo, tačiau keitiklis tinkamai funkcionuoja nuo 5,5V.
