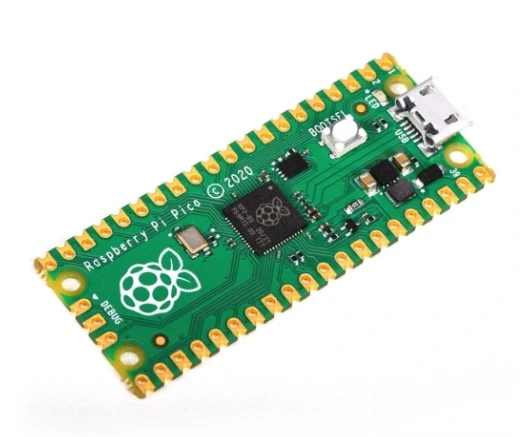

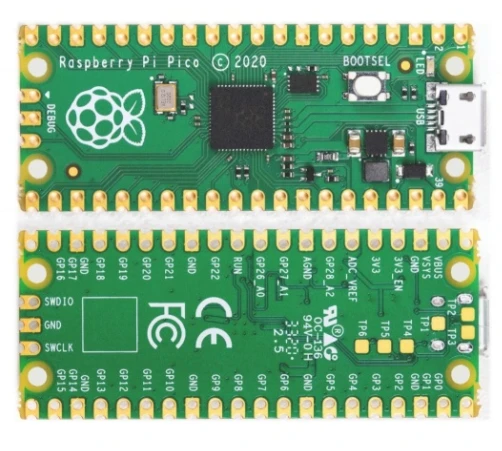

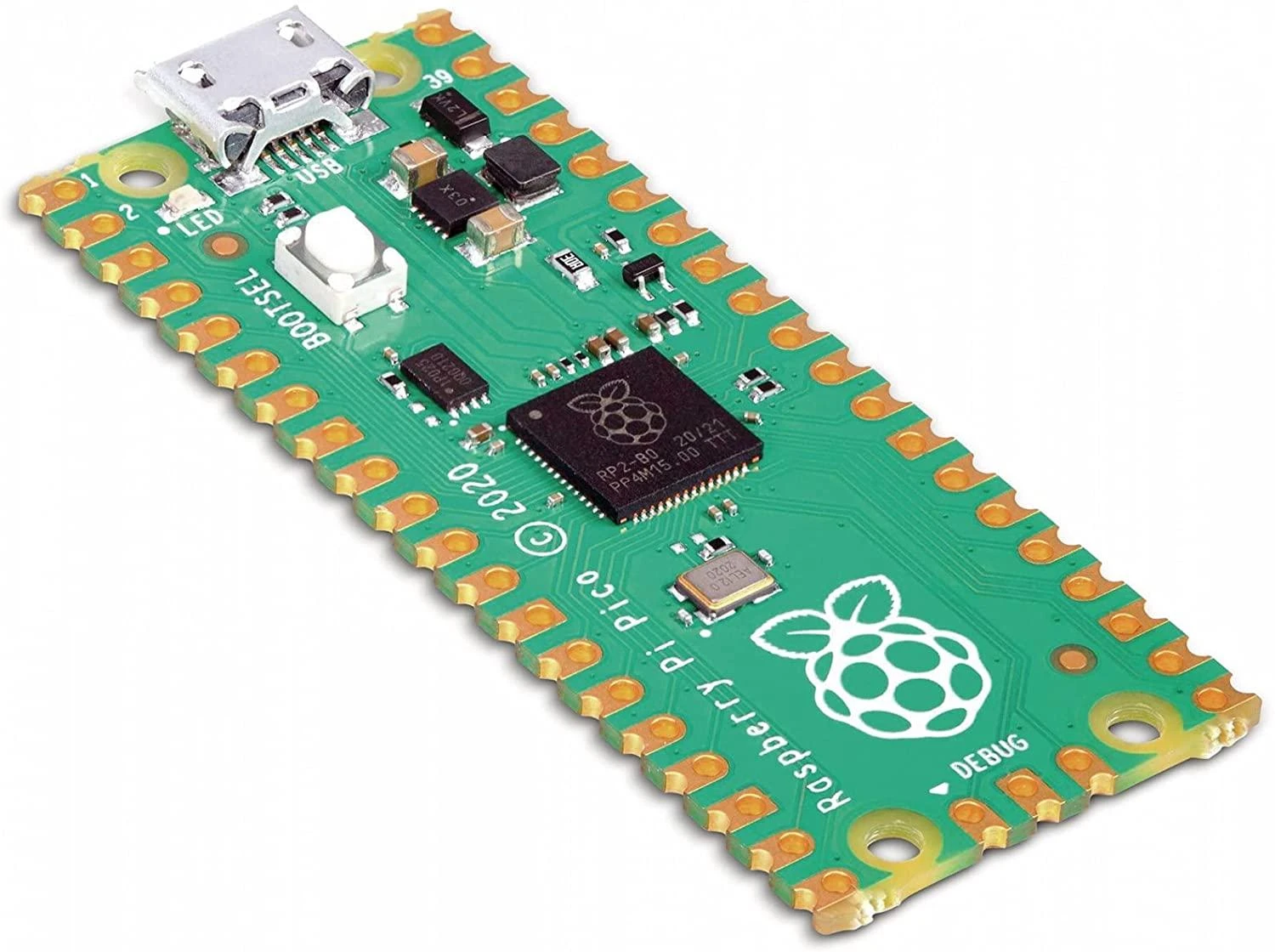

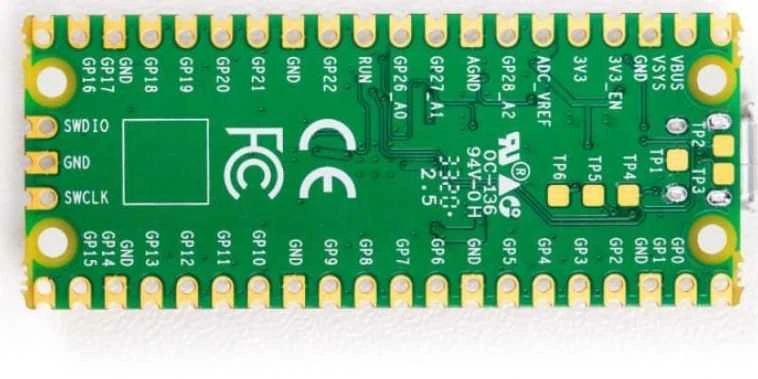

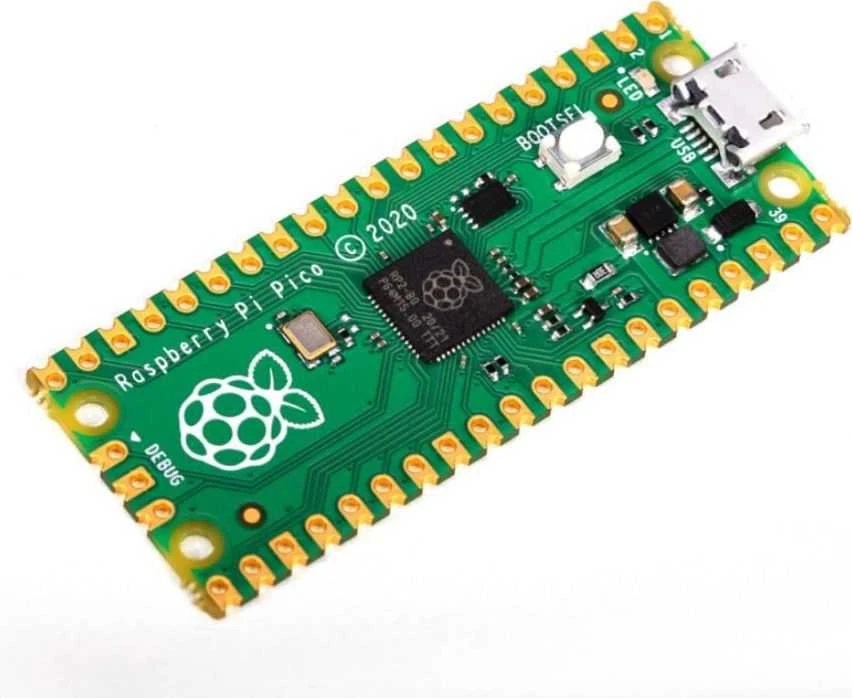

Mažas „Raspberry Pi Pico“ modulis su patentuotu „Raspberry RP2040“ mikrovaldikliu. RP2040 yra dviejų branduolių „ARM Cortex M0 +“ lustas, kurio dažnis yra 133 MHz. Modulis turi 264 kB SRAM ir 2 MB „Flash“ atminties. Sistemoje yra 26 GPIO kaiščiai, kurie dirba su 3,3 V įtampa ir temperatūros jutikliu. „Raspberry Pi Pico“ yra užprogramuojamas C / C ++ ir „MicroPython“ per „microUSB“ jungtį.

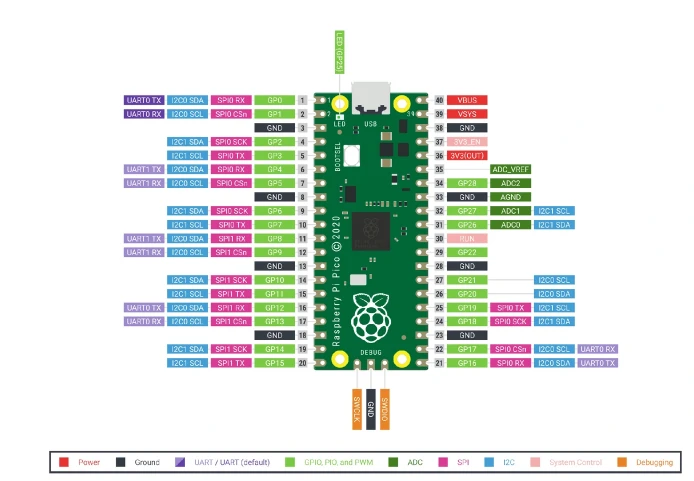

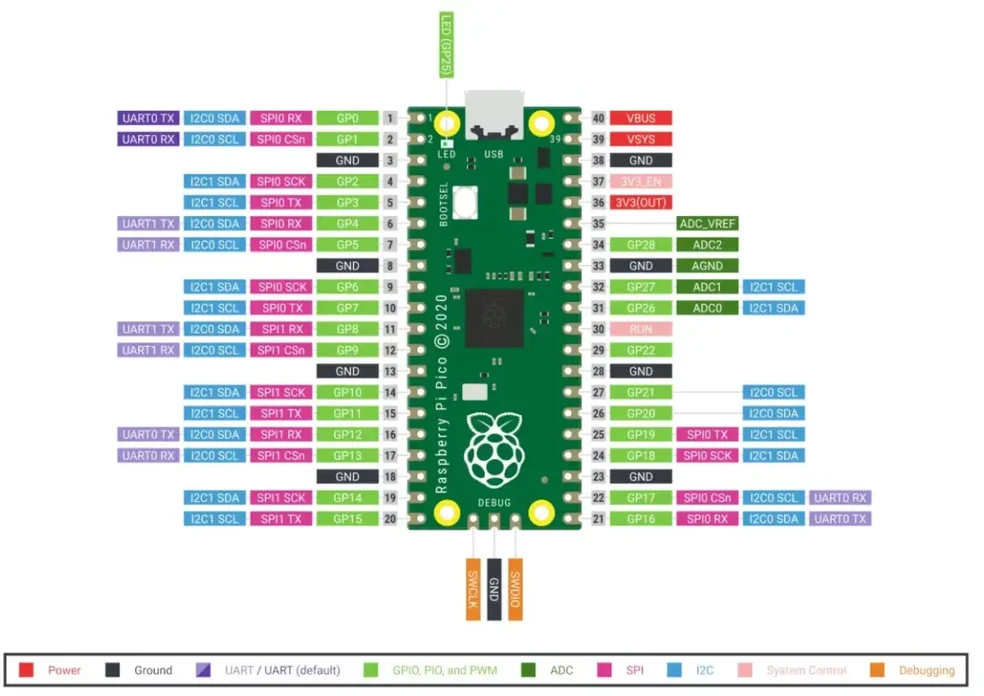

„Raspberry Pi Pico“ modulio kaiščiai

„Raspberry Pi Pico“ modulyje yra 26 kontaktai, kurie apima: 2x SPI, 2x I2C, 2x UART, 3x ADC 12-bit, 16x PWM. Papildomi 8 IO kaiščiai (PIO).

OEM Raspberry Pi Pico – RP2040 ARM Cortex M0+ be GPIO aprašymas - Prekės nuotrauka

Maitinimas „Raspberry Pi Pico“

„MicroUSB“ jungtis naudojama maitinant ir palaikant „Raspberry Pi Pico“ plokštės ryšį su kompiuteriu, kad modulis veiktų teisingai, reikalingas 5 V maitinimas. Plokštė taip pat gali būti maitinama iš 1,8–5,5 V įtampos iš VSYS kaiščio, naudojant, pavyzdžiui, 3,7 V „Li-Pol“ arba 3x AA baterijas.

„Raspberry Pi Pico“ programavimas

„Raspberry Pi Pico“ yra užprogramuotas C / C ++ arba „MicroPython“. Norėdami įkelti programą į plokštę, palaikykite nuspaudę mygtuką BOOTSEL ir „MicroUSB“ laidu prijunkite „Raspberry Pi Pico“ prie kompiuterio. Modulis bus aptiktas kaip USB atminties įrenginys, vadinamas RPI-RP2, programos failą reikia vilkti ir įdėti į RPI-RP2 failą.

Darbo su „MicroPython“ pradžia

„Raspberry Pi Pico“ galima užprogramuoti prijungus jį prie kompiuterio per USB kabelį, sukeliant failus. Parengtas atsisiųsti UF2 failas padės jums pradėti naudotis „MicroPython“.
Atsisiųskite UF2 failą „Hello World“.
Paspauskite ir palaikykite mygtuką BOOTSEL ir prijunkite „Raspberry Pi Pico“ prie „Raspberry Pi“ USB prievado.
Nuvilkite UF2 failą į RPI-RP2 failą.
Pico bus paleistas iš naujo.
Atidarykite „Raspberry Pi 4B“ ir vykdykite komandas:

OEM Raspberry Pi Pico – RP2040 ARM Cortex M0+ be GPIO aprašymas - Prekės nuotrauka

Lange turėtumėte pamatyti „Hello World“.

Specifikacija:

Sistema: Raspberry Pi RP2040
"Core": ARM Cortex-M0 + dviejų branduolių 133 MHz
SRAM: atmintis 264 kB
„Flash“ atmintis: 2 MB
Kaiščiai: 40 kontaktų / 23 skaitmeninis GPIO + 3 ADC kaiščiai
Sąsajos: 2x UART, 2x I2C, 2x SPI, iki 16 PWM kanalų
Maitinimo įtampa: 5 V (USB)
Loginės dalies darbinė įtampa: 3,3 V
Maitinimo / duomenų jungtis: „microUSB“
Matmenys: 51 x 21 mm

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Raspberry
Modelis

Raspberry-Pi-Pico
Svoris 0.005
Modelio pavadinimas

RASPBERRY-PI-PICO

Gamintojas Raspberry

Atsiliepimų nėra

Atsiliepimų politika

1. Kokį procesorių turi Raspberry Pi Pico?

Šis mikrokontroleris turi galingą RP2040 lustą. Šis lustas yra pagrįstas dviejų branduolių ARM Cortex-M0+ architektūra, kurios taktinis dažnis siekia iki 133 MHz. Tokia konstrukcija užtikrina pakankamą našumą įvairioms elektronikos projektams, nuo paprastų užduočių iki sudėtingesnių skaičiavimų.

2. Kiek atminties yra šiame modulyje?

Plokštėje yra integruota 264 kB talpos operatyvioji atmintis (SRAM). Papildomai, įrenginyje yra 2 MB talpos Flash atmintis, skirta programinės įrangos saugojimui. Šios talpos yra pakankamos daugeliui projektų, nereikalaujantiems išorinių atminties plokščių.

3. Kaip galima maitinti šį įrenginį?

Pagrindinis maitinimo būdas yra per microUSB jungtį, naudojant 5V įtampą. Taip pat galima tiekti energiją per VSYS kaištį, naudojant 1.8V–5.5V įtampą, pavyzdžiui, prijungus litio-polimerinę akumuliatorių ar tris AA tipo baterijas, kas suteikia lankstumo nešiojamiems įrenginiams.

4. Kokias programavimo kalbas jis palaiko?

Plokštė yra suderinama su C ir C++ programavimo kalbomis. Be to, ji pilnai palaiko MicroPython aplinką, kuri yra patogi pradedantiesiems. Programos įkėlimas atliekamas per USB ryšį, vilkant failus į specialią sistemos vietą.

5. Kokios sąsajos prieinamos GPIO kaiščiuose?

Per 26 skaitmeninius įėjimo/išėjimo kaiščius pasiekiamos įvairios periferijos sąsajos. Įskaitant du SPI, du I2C ir du UART prievadus. Taip pat yra trys 12-bitų ADC keitikliai ir iki šešiolikos PWM kanalų, skirtų signalų valdymui.
