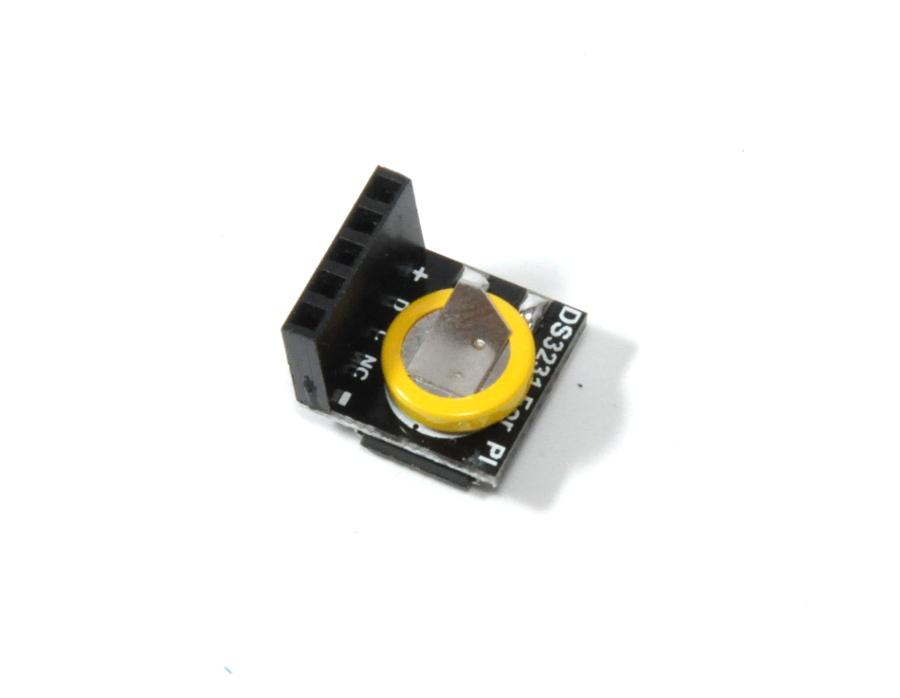

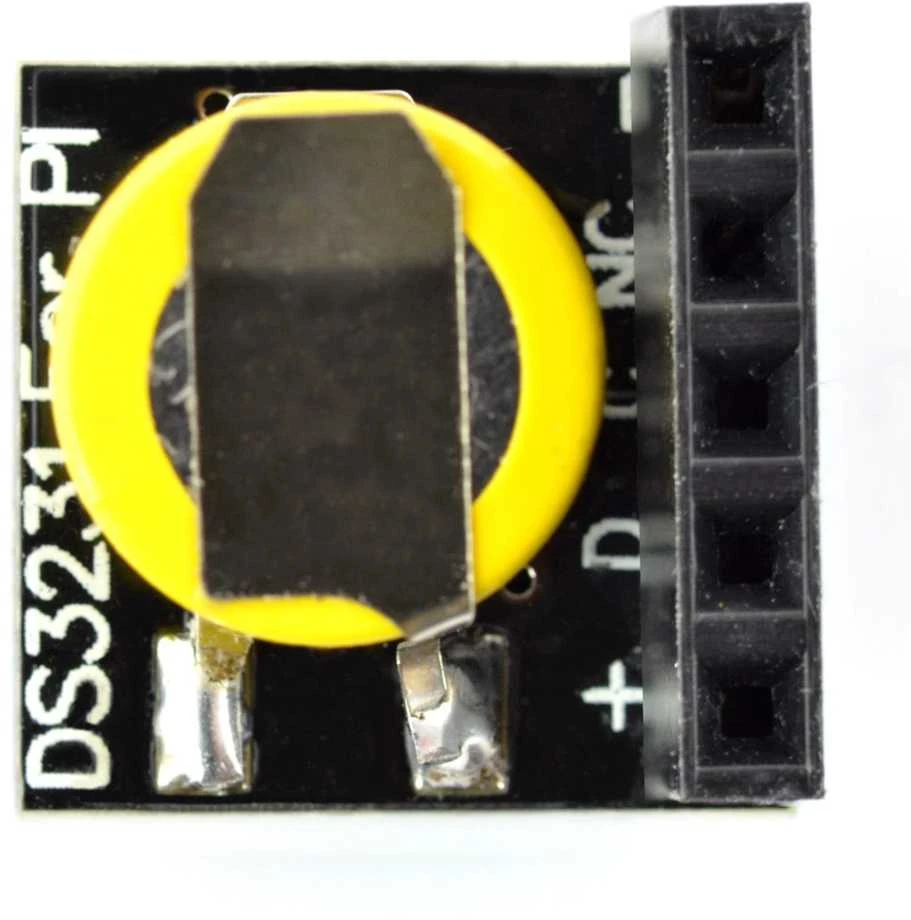

Realaus laiko laikrodžio modulis leidžia skaityti laiką valandomis, minutėmis ir sekundėmis, taip pat datas: mėnesį, dieną, metus. Įrenginys yra pagrįstas DS3231 sistema, ryšio sąsaja yra I2C magistralė. Laikrodis veikia su Arduino ir Raspberry Pi.

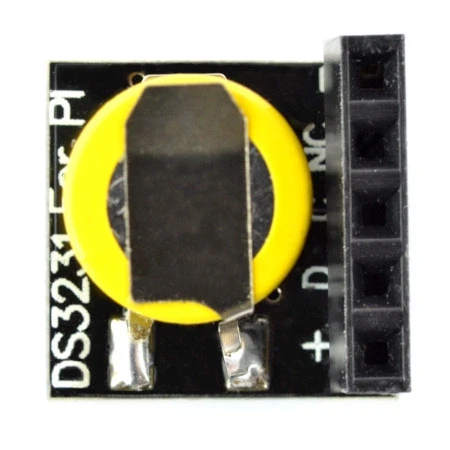

Oem DS3231 laiko modulis Raspberry pi aprašymas - Prekės nuotrauka

Specifikacijos:

Maitinimo įtampa: nuo 2.3V iki 5.5V
Srovės suvartojimas: nuo 200 μA (parengties režimu 840 nA)
Vairuotojas: DS3231 (dokumentacija)
Baterija gamykloje dedama ant plokštės
Ryšys: I2C magistralė (SDA, SCL)
Autobuso adresas: 0x68
Pateikiama: sekundės, valandos, minutės, mėnesiai, savaitės dienos ir metai
Tikslumas:
- esant temperatūrai nuo 0°C iki +40°C: +/- 2 ppm
- esant temperatūrai nuo -40°C iki +85°C: +/- 3.5 ppm
Jungtys: lituotas moteriškas lizdas, 2.54mm žingsnis - suderinamas su aukso juostelėmis

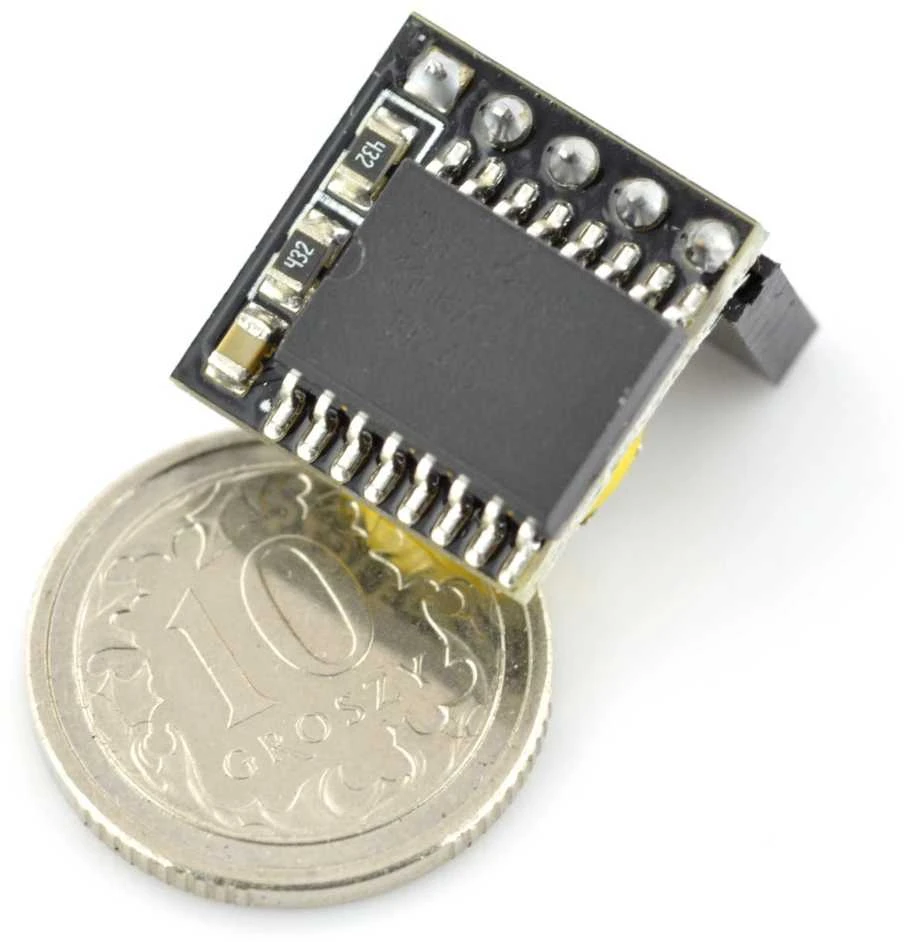

Plokštės matmenys: 14x14x14mm (su jungtimis)

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

AN-03790
Modelio pavadinimas

AN-03790

Gamintojas Oem
Tipas Moduliai

Atsiliepimų nėra

Atsiliepimų politika

1. Kokią įtampą reikia tiekti šiam įrenginiui?

Maitinimo įtampos reikalavimai yra gana plači – nuo 2.3V iki 5.5V. Tai leidžia naudoti modulį su įvairiais maitinimo šaltiniais, įskaitant 3.3V ir 5V logikos sistemas. Esant tokiai įtampai, įrenginio energijos suvartojimas yra minimalus.

2. Ar šis laiko modulis veikia su Arduino plokšte?

Taip, šis realaus laiko laikrodžio moduliai yra visiškai suderinamas su Arduino platforma. Ryšys vyksta per standartinę I2C sąsają, o valdymui yra prieinamos paruoštos bibliotekos. Įrenginys leidžia Arduino projektams tiksliai sekti datą ir laiką net ir išjungus pagrindinį maitinimą.

3. Kokia yra šio RTC modulio veikimo tikslumas?

Tikslumas priklauso nuo aplinkos temperatūros. Esant kambario temperatūrai (0–40°C), paklaida yra ±2 ppm, o platesniame diapazone (-40–85°C) – ±3.5 ppm. Šis aukštos tikslumo laikrodis užtikrina ilgalaikį stabilų veikimą be reikalo reguliariai koreguoti laiką.

4. Kaip modulis išlaiko laiką be pagrindinio maitinimo?

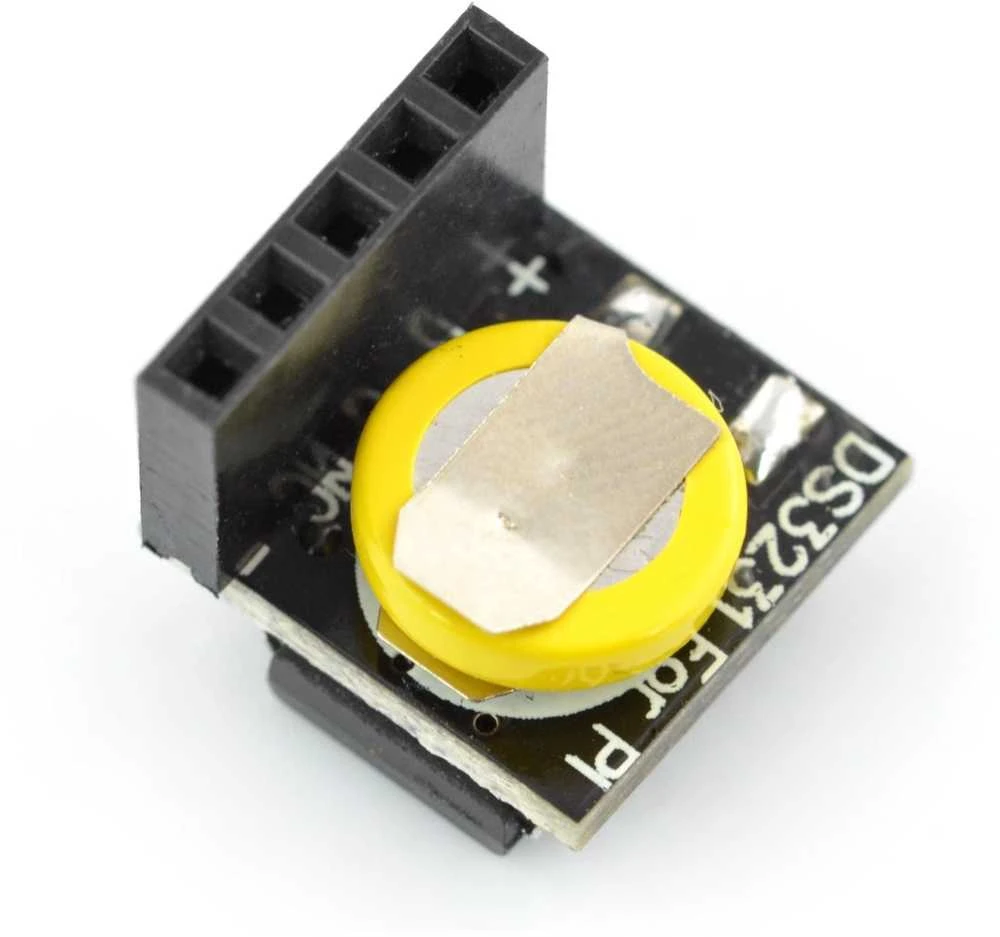

Modulyje yra integruota atsarginė baterija, kuri jau sumontuota gamykloje. Ji automatiškai perima maitinimą, kai išjungiama pagrindinė įtampa. Ši funkcija leidžia išsaugoti nustatytą chronometrą ir datos informaciją, o įrenginys tuomet sunaudoja labai mažą srovę.

5. Kaip prijungti šį DS3231 pagrindu pagamintą modulį?

Prijungimas atliekamas naudojant I2C magistralę per SDA ir SCL laidus. Modulis turi standartinį 0x68 adresą. Patogumui, plokštėje yra lituotos jungtys su 2.54 mm žingsniu, kurios tiesiogiai dera su laidų suvyniojimo kaiščiais arba kontaktinėmis juostelėmis.
