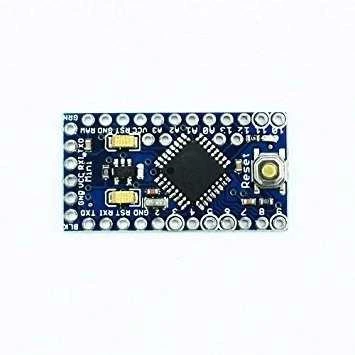

Oem Pro Mini 328P – 5V / 16MHz – ATmega328P su įkrovos įkrovikliu – Bascom AVR – Suderinamas su Arduino

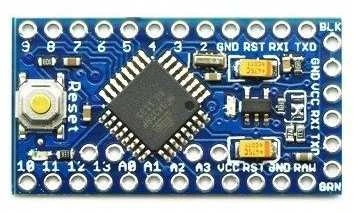

Pro Mini 328P – suderinamas su Arduino

Universalus modulis su ATmega328P mikrovaldikliu. Gali būti naudojamas daugelyje mikroprocesorių projektų. Sistema suderinama su Arduino PRO MINI 5V 16MHz projektu. Mikrovaldiklis turi iš anksto įkeltą įkrovos įkroviklį, todėl programavimui reikia tik UART programuotojo, pavyzdžiui, PLN 5.

Domina elektronika ar programavimas? Jei taip, Arduino kaip tik jums, nes jis sujungia šiuos du pasaulius! Mikroprocesorių dėka galite įgyvendinti įvairius projektus! Šį produktą naudojome kurdami projektus:

• Ilgo nuotolio temperatūros reguliatorius

Prekės savybės

• Pro Mini, kaip ir UNO, yra pagrįstas populiariu mikrovaldikliu
• Turi Atmega328P mikrovaldiklį.
• Plokštėje yra ATmega328 sistema su 14 skaitmeninių įėjimų/išėjimų, iš kurių 6 palaiko PWM signalą (pvz., servo valdymui), taip pat 8 analoginius įėjimus (įtampai matuoti), tačiau jie gali veikti ir kaip papildomi skaitmeniniai kontaktai. (iš viso 22 I/O skaitmeniniai).
• Veikia su 5V įtampa.
• Jis veikia 16 MHz taktiniu signalu.
• Rankinio atstatymo jungiklis
• Šioje versijoje nėra lituotų jungčių - dėl to plokštė gali išlaikyti mažą dydį.

Techniniai duomenys

• VCC maitinimo įtampa: 5V
• RAW maitinimo įtampa: nuo 4 iki 12 V
• Mikrovaldiklis: ATmega328P - 16 MHz
• Prievadai – I/O kaiščiai: 14
• Analoginių įėjimų skaičius: 8
• PWM išėjimų skaičius: 6
• Serijinės sąsajos: UART, SPI, I2C
• Išoriniai ir vidiniai pertraukimai
• Apsauga nuo per didelio srovės srauto
• Modulis pagamintas iš 0,8 mm storio laminato
• Svoris mažesnis nei 2 g.
• Atstumas tarp kaiščių 2,54 mm (galima montuoti ant duonos lentų)
• Matmenys: 33 x 18 mm
• 32kB flash atmintis
• 1kB EEPROM
• 1kB SRAM
• 2 8 bitų laikmačiai/skaitikliai
• 1 laikmatis/skaitiklis 16 bitų

Papildoma informacija

• Maitinimas
  • Jei maitinimo įtampa didesnė nei 5V, reikia jungti prie RAW kaiščio, kuris yra prijungtas prie stabilizatoriaus (tuomet įtampa yra 7-10 V).
  • VCC yra tiesiogiai prijungtas prie mikrovaldiklio kaiščių, prijungus aukštesnę nei 5 V įtampą, sistema gali būti visam laikui pažeista.
• Įėjimai/išėjimai
  • Arduino Pro turi 14 skaitmeninių įvesties/išvesties (I/O) kontaktų.
  • Kiekvienas kaištis leidžia maksimaliai sunaudoti 40 mA srovę, o tai leidžia tiesiogiai prijungti šviesos diodus su rezistoriais ir valdyti kitas integrines grandines.
  • Be standartinių I/O, kai kurie kontaktai turi ir specialių funkcijų.
• programavimas
  • Kurti ir įkelti programinę įrangą galima nemokamoje gamintojo teikiamoje aplinkoje.
  • „Arduino Pro“ neturi grandinės, valdančios USB sąsają. Todėl programavimui reikalingas UARTUSB adapteris.
  • Programavimui galite naudoti PL2303 programuotoją arba AVR ISP programuotoją.

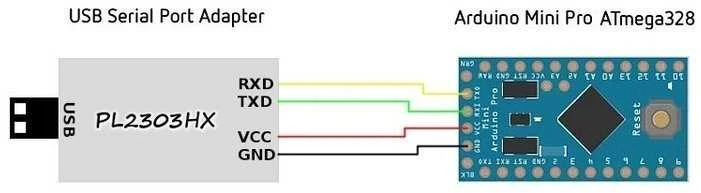

  • Kaip prisijungti

Papildomos medžiagos

• „Arduino Pro Mini“ pagrindinis puslapis

Puslapis su konstrukcijų aprašymais

• Naudojant Arduino Pro Mini 3.3V

Arduino programinė įranga

• Arduino programinė įranga – Arduino.cc

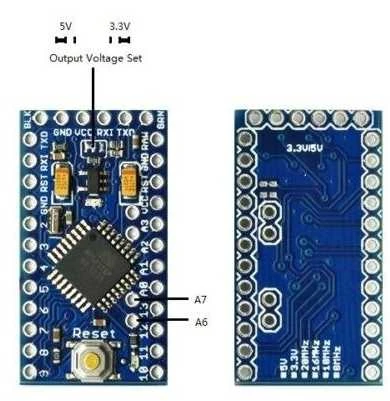

Arduino Pro Mini diagrama Įskaitant

• Pro Mini 328P - Suderinamas su Arduino - 1 vnt.
