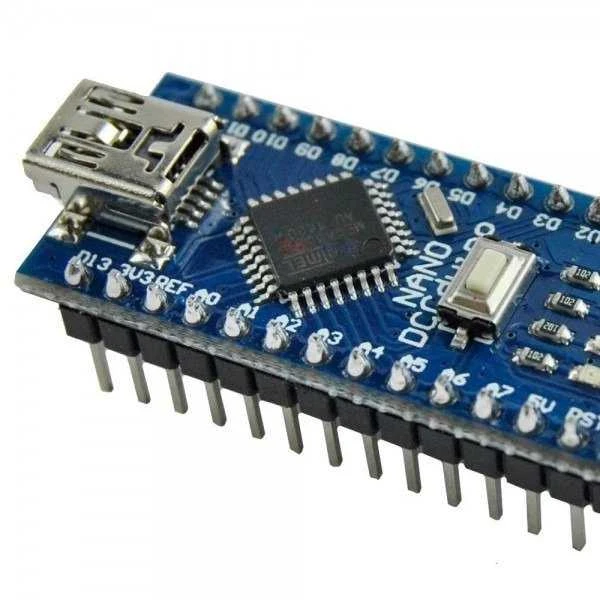

Generic NANO V3.0 16MHz USB – ATmega328P – CH340 – Klonas – suderinamas su Arduino 1.8

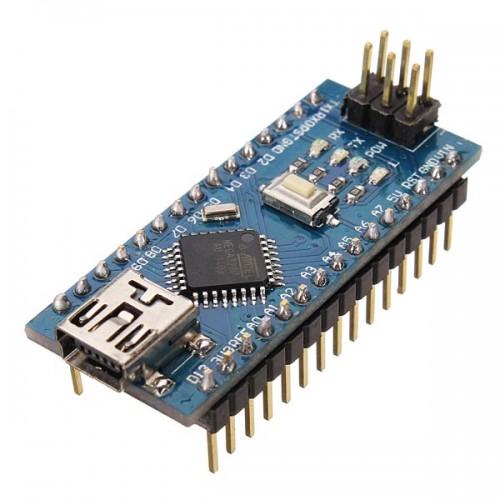

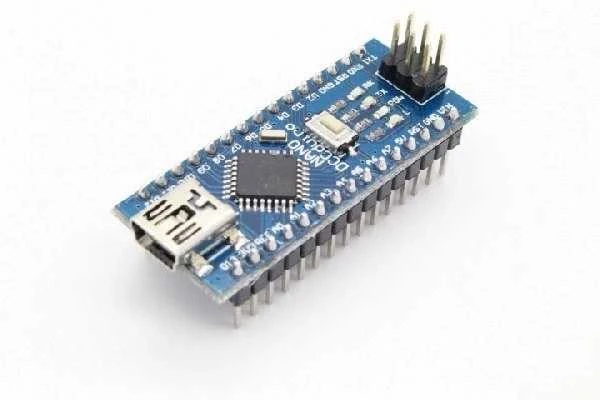

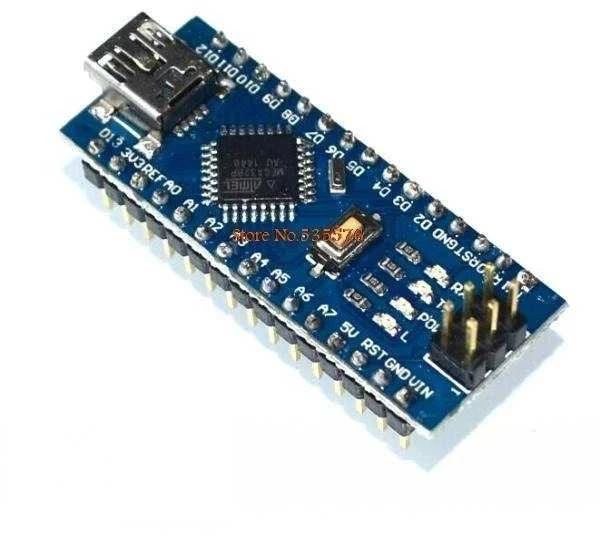

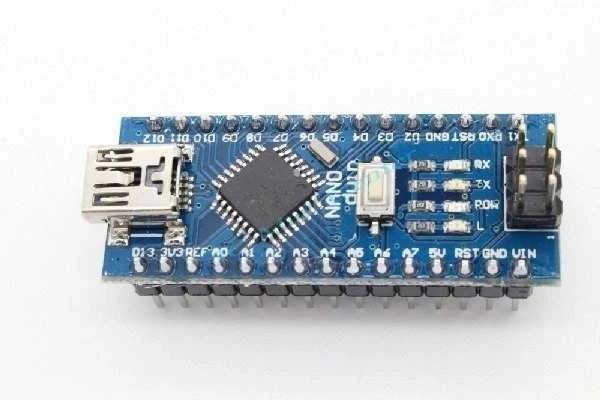

Universalus mini NANO modulis su ATmega328P mikrovaldikliu ir mini USB jungtimi.

Gali būti naudojamas daugelyje mikroprocesorių projektų.

Sistema suderinama su Arduino projektu.

• Tiksliai atkurtas klevas užtikrina veikimą ir patikimumą.
• NANO turi CH340 programuotoją, kuriam reikia papildomos tvarkyklės, kurią rasite žemiau.

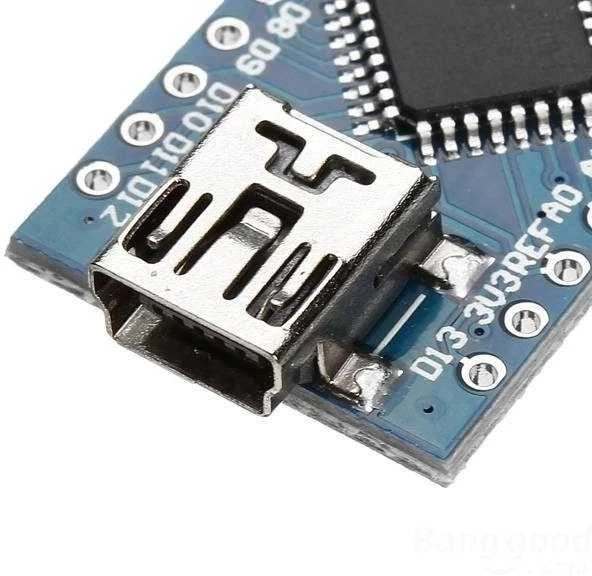

• Patogios mini USB jungties dėka šį modulį lengva prijungti prie kompiuterio ir jį programuoti. Dėl mažo dydžio jis tinka mažesniems projektams.
• Atmega328 mikrovaldiklis naudojamas Arduino.
• Nano turi įtampos stabilizatorių, todėl modulį galime maitinti aukštesne nei 5V įtampa.

DĖMESIO!!!

Mikrovaldikliai turi įkrovos įkroviklį, skirtą Arduino IDE versijoms nuo 1.8 iki naujesnių. Jei turite senesnę ARDUINO IDE versiją, negalėsite įkelti programos į plokštę. Seną įkrovos tvarkyklę galime įkelti naudodami USBasp programuotoją. Jei neturite programuotojo, mes galime įkelti seną įkrovos tvarkyklę, kai tik įtrauksite šią informaciją į užsakymo pastabas.

Savybės:

• Nano mikrovaldiklis, kaip ir Pro, yra pagrįstas populiariu Uno moduliu
• Turi Atmega328 mikrovaldiklį.

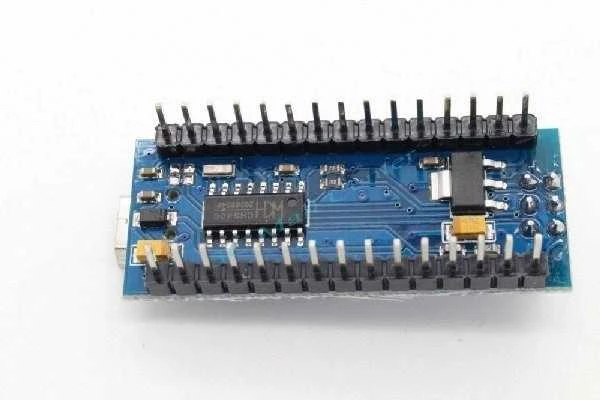

• Plokštėje yra MINI USB jungtis su CH340 mikroschema
• Plokštėje yra ATmega328 procesorius su
• - 32kB Flash atmintis
• - 1kB SRAM atmintis
• - 1kB EEPROM atmintis
• - Jis stebimas laikrodžio signalu, kurio dažnis yra 16 MHz.

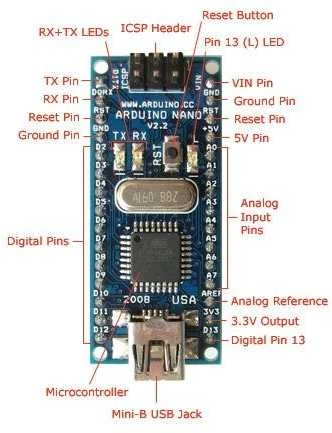

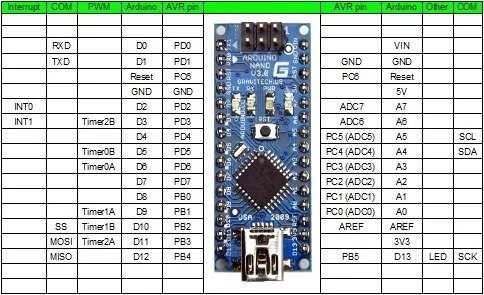

• Plokštė turi kaiščius – išėjimus/įėjimus
• - 14 skaitmeninių kontaktų - gali būti naudojami kaip įvestis arba išvestis. Kaiščiai veikia pagal TTL5V standartą. Kiekvieno iš jų efektyvumas siekia 40mA, taip pat turi įmontuotus traukimo rezistorius. Kai kurie kaiščiai turi papildomų funkcijų (UART, INT, PWM, SPI, LED).
• įskaitant 6 PWM kanalus, pvz., servo/variklio valdymui, pvz., Micro servo SG90
• - 7 analoginiai įėjimai, kurių kiekvienas leidžia matuoti 10 bitų raiška. Kai kurie kaiščiai turi papildomų funkcijų (I²C, AREF, Reset) ir gali būti naudojami kaip įprasti papildomi skaitmeniniai kaiščiai.
• Arduino Nano gali būti maitinamas
• - per mini USB kabelį
• - nestabilizuota 7-12 V įtampa tiekiama į VIN kaištį arba iš stabilizuoto 5 V (5 V) įtampos šaltinio.
• - Sistema automatiškai parenka aukščiausios įtampos maitinimo šaltinį.
• - CH340 sistema, užtikrinanti ryšį su kompiuteriu.
• Sistema turi ryšio su kompiuteriu sistemą per:
• - UART sąsaja – prijungta prie 0 (RX) ir 1 (TX) kaiščių.
• - USB - CH340 lustas
• - Be to, palaikomos I²C (TWI) ir SPI sąsajos
• Veikia su 5V įtampa.
• - Rankinio atstatymo jungiklis
• - LED diodai, skirti valdyti sistemos veikimą
• - Ant plokštės išdėstytos jungtys leidžia plokštę prijungti tiesiai prie duonos lentos.
• Šioje versijoje yra lituoti jungties kaiščiai
• Programavimas atliekamas naudojant Arduino IDE, nemokamą programinę įrangą, kuri yra ypač patogi pradedantiesiems. – IDE programa – http://www.arduino.cc/en/Main/Software
• Plokštėje esantis mikrovaldiklis turi iš anksto įdiegtą įkrovos įkroviklį, kuris leidžia įkelti programinę įrangą nenaudojant papildomos aparatinės įrangos.
• - Pagal numatytuosius nustatymus BLINK LED 13 programa ir įkrovos įkroviklis įkeliami į modulį
• Be to, galima programuoti procesorių per ICSP.

Specifiakcijos:

• Maitinimo įtampa: 5V
• Mikrovaldiklis: ATmega328 - 16 MHz
• Prievadai – I/O kaiščiai: 14
• Analoginių įėjimų skaičius: 7
• PWM išėjimų skaičius: 6
• Serijinės sąsajos: UART, SPI, I2C
• Išoriniai pertraukimai
• Apsauga nuo per didelio srovės srauto
• Modulis pagamintas iš 0,8mm storio laminato
• Svoris mažesnis nei 5g.
• Atstumas tarp kaiščių 2.54mm (galima montuoti ant duonos lentų)
• Matmenys: 45x19 mm
• 32kB flash atmintis
• 1kB EEPROM
• 1kB SRAM
• 2 8 bitų laikmačiai/skaitikliai
• 1 laikmatis/skaitiklis 16 bitų

Pastabos dėl konstrukcijos ir prijungimo

• Maitinimas
• - Jei maitinimo įtampa didesnė nei 5V, prijunkite ją prie VIN kaiščio, kuris yra prijungtas prie stabilizatoriaus.
• - VCC yra tiesiogiai prijungtas prie mikrovaldiklio kaiščių, prijungus didesnę nei 5 V įtampą, sistema gali būti visam laikui pažeista.
• Įėjimai/išėjimai
• - Arduino Pro turi 14 skaitmeninių įvesties/išvesties (I/O) kontaktų.
• - Kiekvienas kaištis leidžia maksimalią 40 mA srovę, kuri leidžia tiesiogiai prijungti šviesos diodus su rezistoriais ir valdyti kitas integrines grandines.
• - Be standartinių I/O, kai kurie kontaktai turi ir specialių funkcijų.
• Programavimas
• - Kurti ir įkelti programinę įrangą galima nemokamoje gamintojo teikiamoje aplinkoje.

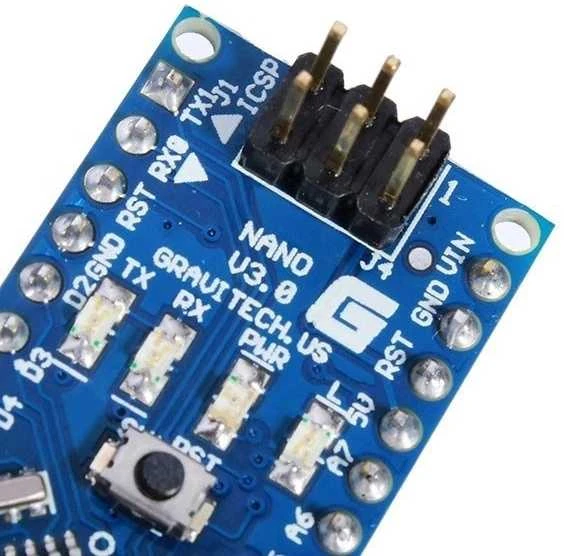

• - ISCP jungtis leidžia prijungti išorinį AVR programuotoją. Išsamų aprašymą galite rasti dokumentacijoje ir vadovėlyje.
• - Per ISCP jungtį programavimui galite naudoti ASP USB programuotoją.
• - Arduino taip pat galima programuoti naudojant išorinius UART keitiklius.
