1. Ar šis Arduino Nano modulis turi USB jungtį programavimui?

Taip, šis Arduino Nano V3.0 turi Micro USB jungtį, kuri skirta jungtis prie kompiuterio ir įkelti kodą. Ši jungtis yra patogi ir universali, palengvinanti programavimo procesą. Įrenginys naudoja CH340 ryšio lustą, todėl kompiuteryje gali prireikti papildomos tvarkyklės, kurią lengva rasti internete.

2. Kokį mikrovaldiklį naudoja ši plokštė?

Ši plokštė yra pagaminta su ATmega328 mikrovaldikliu, veikiančiu 16 MHz dažniu. Šis populiarus lustas užtikrina sklandų veikimą ir yra suderinamas su Arduino aplinka. Jis turi 32 kB Flash atminties programoms, 1 kB SRAM ir 1 kB EEPROM duomenims saugoti.

3. Kaip galima maitinti šį Nano modulį?

Modulį galite maitinti per Micro USB jungtį arba per specialų maitinimo kaištį, pateikiant 7-12V įtampą. Plokštėje yra įtampos stabilizatorius, kuris automatiškai pasirenka galingiausią šaltinį. Tai leidžia naudoti įvairius maitinimo adapterius arba akumuliatorius jūsų projektuose.

4. Kiek skaitmeninių ir analoginių įėjimų turi šis įrenginys?

Šis kompaktinis modulis siūlo 14 skaitmeninių įvesties/išvesties kaiščių, iš kurių 6 palaiko PWM signalą. Taip pat yra 8 analoginiai įėjimai, skirti sensoriams prijungti. Šis kiekis yra pakankamas daugeliui elektronikos projektų, tokių kaip robotų ar automatizavimo sistemų kūrimas.

5. Ar ši plokštė tinka montuoti ant duonos lentos?

Taip, dėl savo mažų matmenų (45x19 mm) ir standartinio 2,54 mm atstumo tarp kaiščių, šį modulį labai patogu montuoti ant bandymų lentos. Jis yra kompaktiškas ir lengvas, todėl puikiai tinka nešiojamiems ir mažo dydžio prototipams, kuriuos reikia greitai surinkti.

Oem NANO V3.0 16MHz mikro USB –...

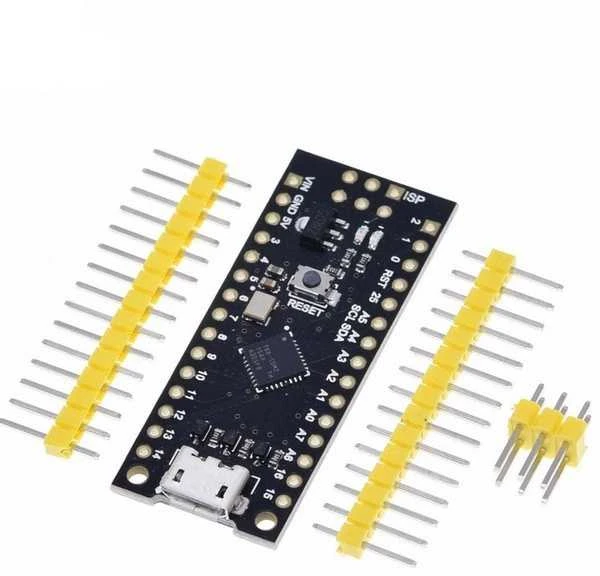

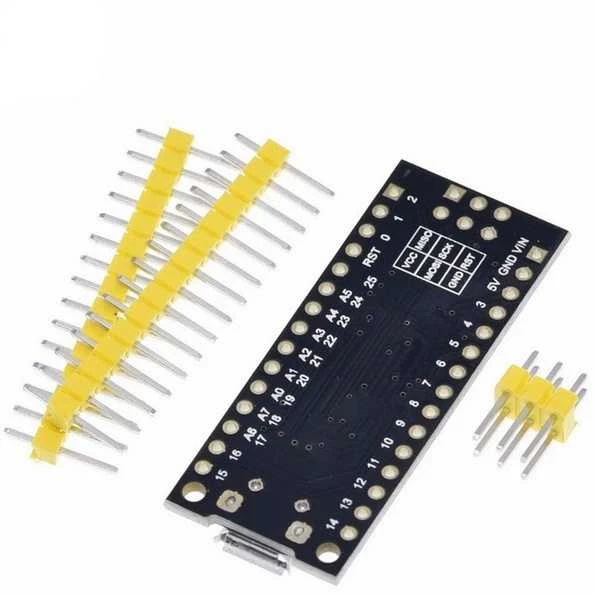

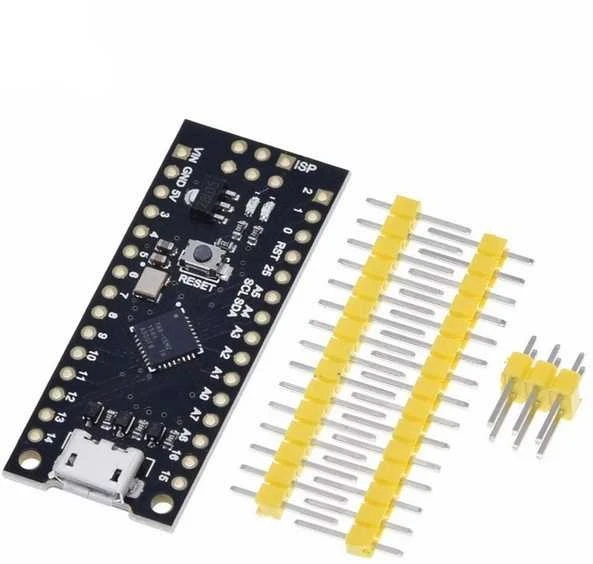

NANO V3.0 16MHz – Mikro USB išvestis – ATTINY88 – CH340 – Suderinamas su Arduino

Universalus mini modulis, suderinamas su originaliu Arduino, aprūpintas ATTINY88 mikrovaldikliu ir Micro USB jungtimi (versija su kaiščiais savaiminiam litavimui). Gali būti naudojamas daugelyje mikroprocesorių projektų. Sistema suderinama su Arduino projektu.

Tiksliai atkurtas klevas užtikrina veikimą ir patikimumą.
NANO turi CH340 programuotoją, kuriam reikia papildomos tvarkyklės, kurią rasite žemiau.
Patogios USB Type-C jungties dėka šį modulį lengva prijungti prie kompiuterio ir jį programuoti. Dėl mažo dydžio jis tinka mažesniems projektams.
Atmega328 mikrovaldiklis naudojamas Arduino.
Nano turi įtampos stabilizatorių, todėl modulį galime maitinti aukštesne nei 5V įtampa.

DĖMESIO!!!

„Nano“ įdiegta nauja įkrovos programa, kuri veikia su „ArduinoIDE“ 1.8 ir naujesne versija.

Prekės savybės

Nano versija, kaip ir Pro, yra pagrįsta populiariu Uno moduliu
Turi Atmega328 mikrovaldiklį.
Plokštėje yra Micro USB jungtis su CH340 mikroschema
Plokštėje yra ATmega328 procesorius su
- 32kB Flash atmintis
- 1kB SRAM atmintis
- 1kB EEPROM atmintis
- Jis stebimas laikrodžio signalu, kurio dažnis yra 16 MHz.
Plokštė turi kaiščius – išėjimus/įėjimus
- 14 skaitmeninių kontaktų - gali būti naudojami kaip įvestis arba išvestis. Kaiščiai veikia pagal TTL5V standartą. Kiekvieno iš jų efektyvumas siekia 40mA, taip pat turi įmontuotus traukimo rezistorius. Kai kurie kaiščiai turi papildomų funkcijų (UART, INT, PWM, SPI, LED).
  - įskaitant 6 PWM kanalus, pvz., servo/variklio valdymui, pvz., SG-90
- 8 analoginiai įėjimai, kurių kiekvienas leidžia matuoti 10 bitų raiška. Kai kurie kaiščiai turi papildomų funkcijų (I²C, AREF, Reset).
Arduino Nano gali būti maitinamas
- per mikro USB kabelį
- nestabilizuota 7-12 V įtampa tiekiama į 30 kaištį arba iš stabilizuoto 5 V įtampos šaltinio.
- Sistema automatiškai parenka aukščiausios įtampos maitinimo šaltinį.
- CH340 lustas, užtikrinantis ryšį su kompiuteriu, gali būti maitinamas tik iš USB.
Sistema turi ryšio su kompiuteriu sistemą per:
- UART sąsaja – prijungta prie 0 (RX) ir 1 (TX) kaiščių.
- USB - CH340 lustas
- Be to, palaikomos I²C (TWI) ir SPI sąsajos
Veikia su 5 V įtampa.
Rankinio atstatymo jungiklis
LED diodai, skirti valdyti sistemos veikimą
Ant plokštės išdėstytos jungtys leidžia plokštę prijungti tiesiai prie duonos lentos.
Šioje versijoje yra lituoti jungties kaiščiai
Programavimas atliekamas naudojant Arduino IDE, nemokamą programinę įrangą, kuri yra ypač patogi pradedantiesiems. – IDE programa – http://www.arduino.cc/en/Main/Software
Plokštėje esantis mikrovaldiklis turi iš anksto įdiegtą įkrovos įkroviklį, kuris leidžia įkelti programinę įrangą nenaudojant papildomos aparatinės įrangos.
- Standartiškai į modulį įkeliama BLINK LED 13 programa ir įkrovos įkroviklis – aprašymas http://majsterkowo.pl/od-go-zaczac-zabawe-z-arduino/
Be to, procesorių galima programuoti per ICSP.

Techniniai duomenys

Maitinimo įtampa: 5V
Mikrovaldiklis: ATmega328 - 16 MHz
Prievadai – I/O kaiščiai: 14
Analoginių įėjimų skaičius: 8
PWM išėjimų skaičius: 6
Serijinės sąsajos: UART, SPI, I2C
Išoriniai pertraukimai
Apsauga nuo per didelio srovės srauto
Modulis pagamintas iš 0,8 mm storio laminato
Svoris mažesnis nei 5 g.
Atstumas tarp kaiščių 2,54 mm (galima montuoti duonos lentose)

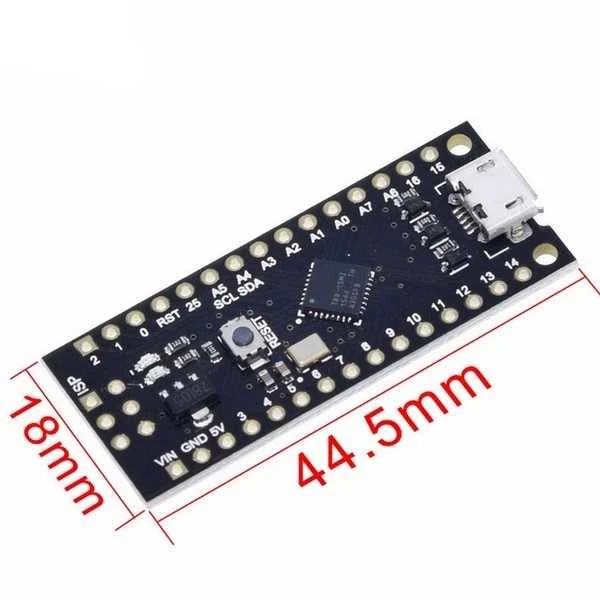

Matmenys: 45x19 mm
32kB flash atmintis
1kB EEPROM
1kB SRAM
2 8 bitų laikmačiai/skaitikliai
1 laikmatis/skaitiklis 16 bitų
jungtis: Micro USB

Pastabos dėl konstrukcijos ir prijungimo

Maitinimas
- Jei maitinimo įtampa yra didesnė nei 5 V, ją reikia prijungti prie RAW kaiščio, kuris yra prijungtas prie stabilizatoriaus.
- VCC yra tiesiogiai prijungtas prie mikrovaldiklio kaiščių, prijungus aukštesnę nei 5 V įtampą, sistema gali būti visam laikui pažeista.
Įėjimai/išėjimai
- Arduino Pro turi 14 skaitmeninių įvesties/išvesties (I/O) kontaktų.
- Kiekvienas kaištis leidžia maksimaliai 40 mA srovę, o tai leidžia tiesiogiai prijungti šviesos diodus su rezistoriais ir valdyti kitas integrines grandines.
- Be standartinių I/O, kai kurie kontaktai turi ir specialių funkcijų.
programavimas
- Kurti ir įkelti programinę įrangą galima nemokamoje gamintojo teikiamoje aplinkoje.
- Programavimui per UART galite naudoti PL2303 programuotoją

Svarbūs ir naudingi puslapiai bei aprašymai

„Arduino Pro Mini“ pagrindinis puslapis – http://www.arduino.cc/en/Main/arduinoBoardNano
IDE programa – http://www.arduino.cc/en/Main/Software
Nano V3.0 plokštės kontaktų klaidos – http://microcontrollers.cba.pl/?p=6
USB lusto tvarkyklė – http://www.driverscape.com/download/usb-serial-ch341

Pinout aprašymas

Iliustracinė nuotrauka.

Naudojimo projekte pavyzdys

Įskaitant

- 1 gabalėlis
