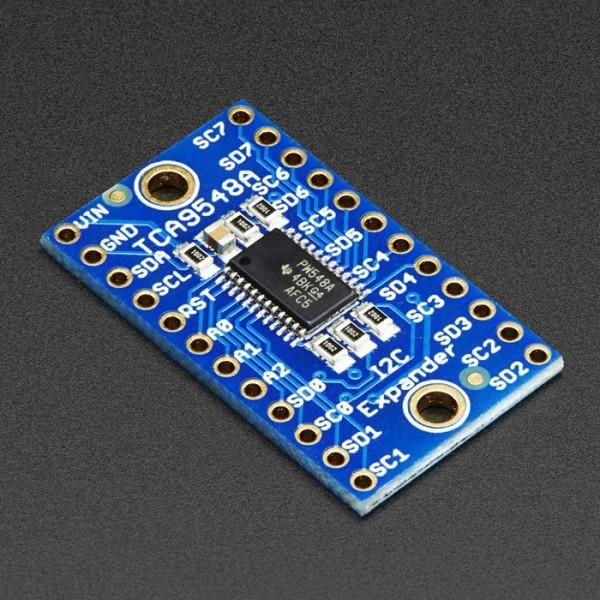

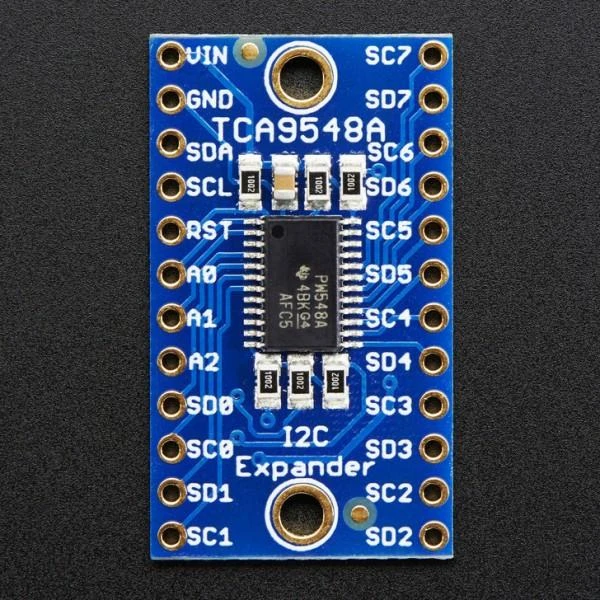

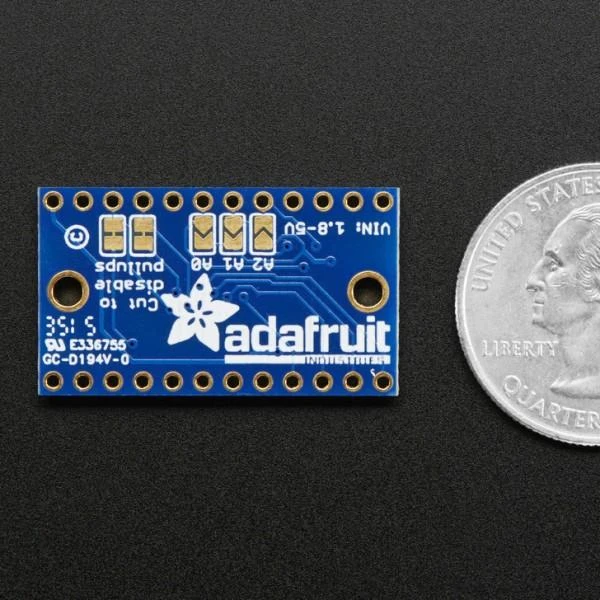

TCA9548A multiplekseris, skirtas prie vieno mikrovaldiklio prijungti iki 64 I2C prietaisų, naudojančių tą patį adresą. I2C sąsaja signalą siunčia į lygiagrečiai sujungtus prietaisus, todėl norint valdyti kažkurį vieną iš jų, reikia prietaiso adreso. Tačiau ką daryti, jei tų prietaisų adresai sutampa? Tam skirtas TCA9548A.

Šis Adafruit gamintojo multiplekseris gali valdyti iki 8 I2C prietaisų, ir turi 8 pasirenkamus savo adresus: nuo 0x70 iki 0x77. Gavęs baitą su adresu ir norimo valdyti prietaiso numeriu, jis leidžia pasirinkti tik norimą valdyti I2C prietaisą, nors prietaiso adresas sutampa su kitu. Kadangi multiplekseris turi 8 pasirenkamus adresus, galite sujungti iki 8 tokių modulių ir valdyti iki 64 vienodus adresus turinčių prietaisų.

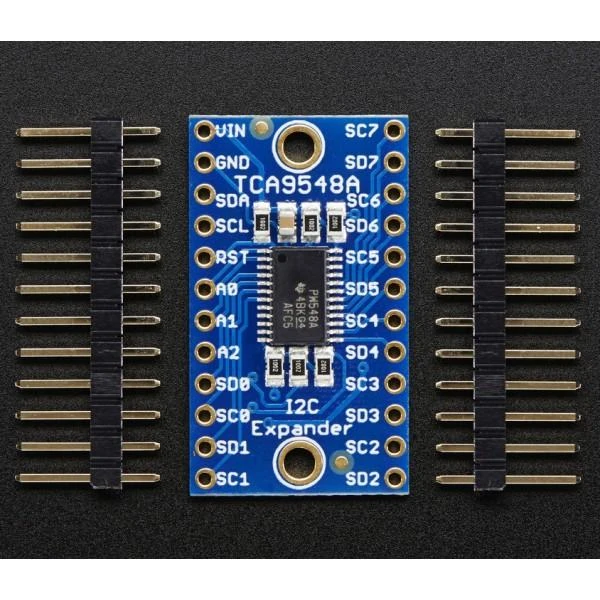

Pastaba: norint modulį naudoti su maketavimo plokšte, reikia prilituoti jungtis.

Savybės ir techniniai duomenys:

Maitinimo ir loginių signalų įtampa: 3-5V
Turi 8 pasirenkamus savo adresus: nuo 0x70 iki 0x77
Gali valdyti iki 8 prijungtų I2C prietaisų

Nuorodos ir pritaikymas:

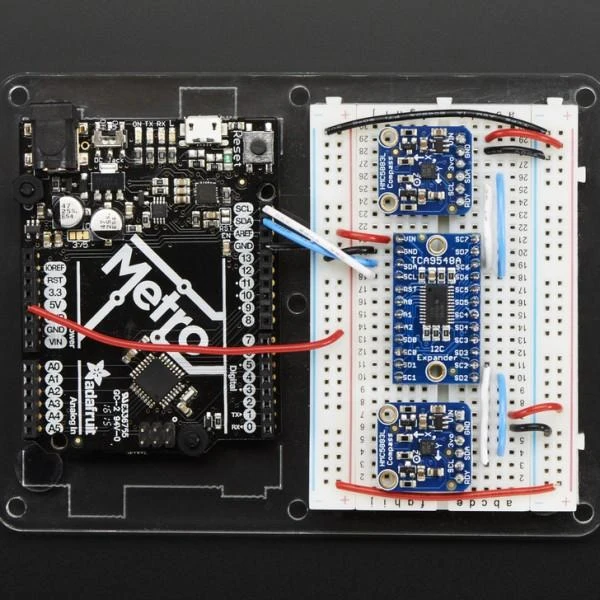

Naudojimo pavyzdys

https://www.youtube.com/watch?v=o_QivoOFjuM

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

AN-04915
Modelio pavadinimas

AN-04915

Atsiliepimų nėra

Atsiliepimų politika

1. Kaip sujungti daug įrenginių su tuo pačiu I2C adresu?

TCA9548A multiplekseris leidžia prijungti kelis įrenginius, kurių adresas sutampa, prie vieno pagrindinio valdiklio. Šis I2C jungiklis pasirenka tik vieną prijungtą įrenginį vienu metu, leisdamas valdyti iki 8 tokių prietaisų. Taip išsprendžiamas adresų konfliktas tarp sensorių ar kitų modulių, naudojančių bendrą protokolą.

2. Kiek įrenginių galima valdyti su šiuo moduliu?

Vienas modulis gali valdyti iki aštuonių prijungtų prietaisų per I2C magistralę. Norint valdyti daugiau, galima sujungti kelis tokius multiplekserius, nes kiekvienas turi keičiamą adresą. Šis metodas leidžia išplėsti jungčių skaičių iki šešiasdešimt keturių, naudojant aštuonis modulius su skirtingais nustatymais.

3. Kokia įtampa reikalinga multiplekseriui veikti?

Modulis veikia tiek su 3,3 voltų, tiek su 5 voltų maitinimo šaltiniais. Toks universalus darbinės įtampos diapazonas leidžia jį lengvai suderinti su įvairiausia Arduino, Raspberry Pi ar kitokia plokštėmis. Tai užtikrina lankstų prijungimą prie daugumos populiarių mikrovaldiklių sistemų be papildomų keitiklių.

4. Kaip pasirinkti norimą prietaisą valdyti?

Valdymui siunčiamas specialus valdymo baitas, kuriame nurodomas norimas kanalas. Multiplekseris perjungia ryšį tik su pasirinktu I2C kanalu, izoliuodamas kitus. Ši komunikacija vyksta per standartinę dviejų laidų magistralę, o valdiklis gali greitai keisti aktyvų prietaisą programiniu būdu.

5. Ar reikia specialiai paruošti modulį naudojimui?

Modulis parduodamas be prilituotų jungčių, todėl prieš naudojimą su maketavimo lenta reikės atlikit litavimo darbus. Tai leidžia patiems pasirinkti tinkamus kontaktus, pavyzdžiui, lizdus arba kaiščius, priklausomai nuo projekto poreikių ir sujungimo būdo.
