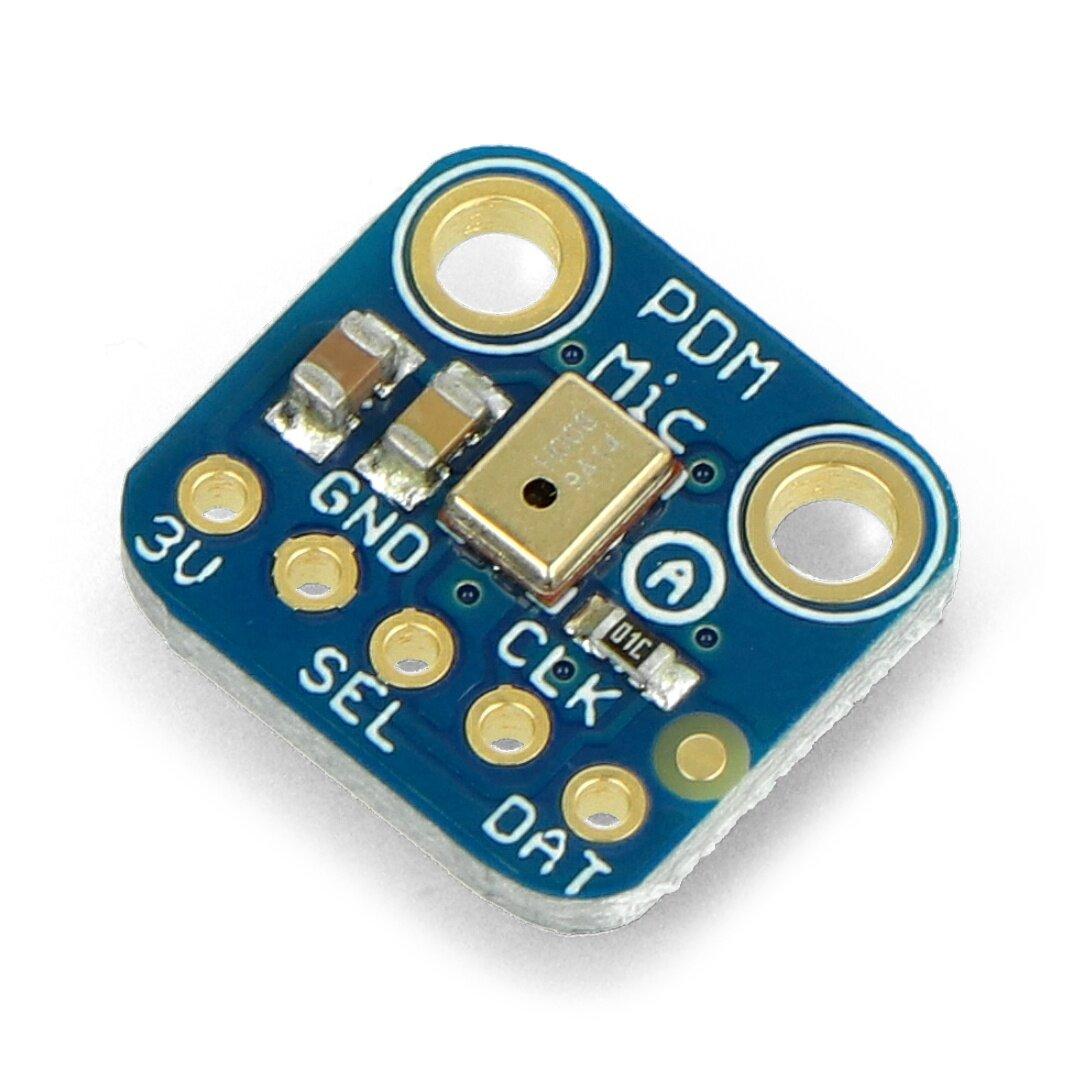

MP34DT01-M, PDM MEMS mikrofonas,...

Name: MP34DT01-M, PDM MEMS mikrofonas, Adafruit 3492
Brand: Adafruit
SKU: 43397460
Price: 14.09 EUR
Availability: InStock

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite LP Express paštomatuose nuo 1.⁹⁹ €

Pristatymas į namus nuo 3.⁴⁹ €

MEMS mikrofonas, pagrįstas PDM (Pulse Density Modulation) signalu. Jame įmontuotas MP34DT01-M modulis, o ryšys vyksta per I2S sąsają. Signalo ir triukšmo santykis SNR yra 61 dB. Veikia nuo 1,8 V iki 3,3 V.

Specifikacijos:

Įtampos diapazonas: nuo 1,8 V iki 3,3 V
Laikrodis: nuo 1 MHz iki 3,25 MHz
Srovės suvartojimas: 0,6 mA
Signalo ir triukšmo santykis SNR: 61 dB
Jautrumas: -26 dBFS
Ryšio sąsaja: I2S

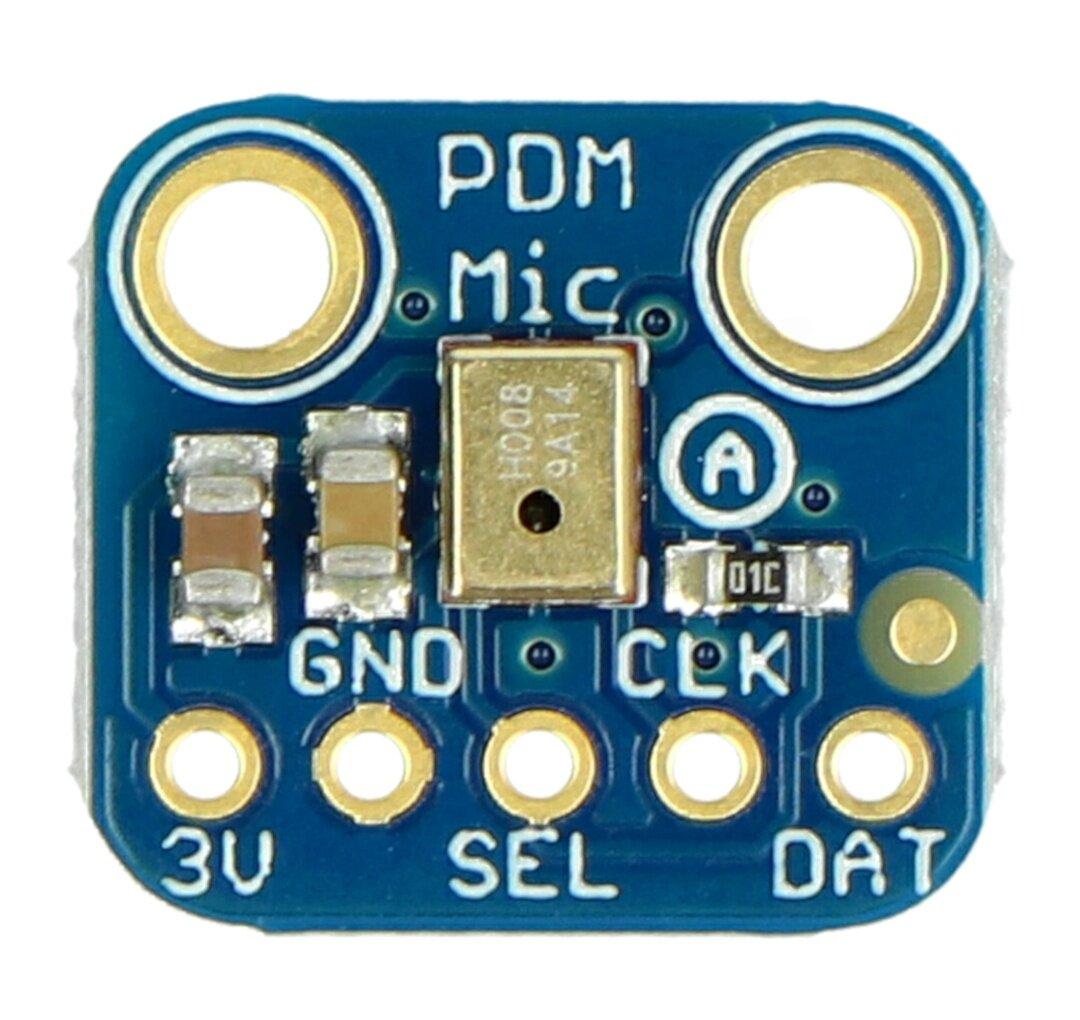

Pinouts:
3 V - maitinimas

GND - ground
SEL - kanalo pasirinkimas, žemoje būsenoje perduodamas į kairįjį kanalą, o aukštoje - į dešinįjį
CLK - PDM laikrodžio įvestis, square wave nuo 1 MHz iki 3 MHz
DAT - PDM duomenų išvestis

Matmenys: 14 x 12,8 x 2,8 mm
Svoris: 0,5 g

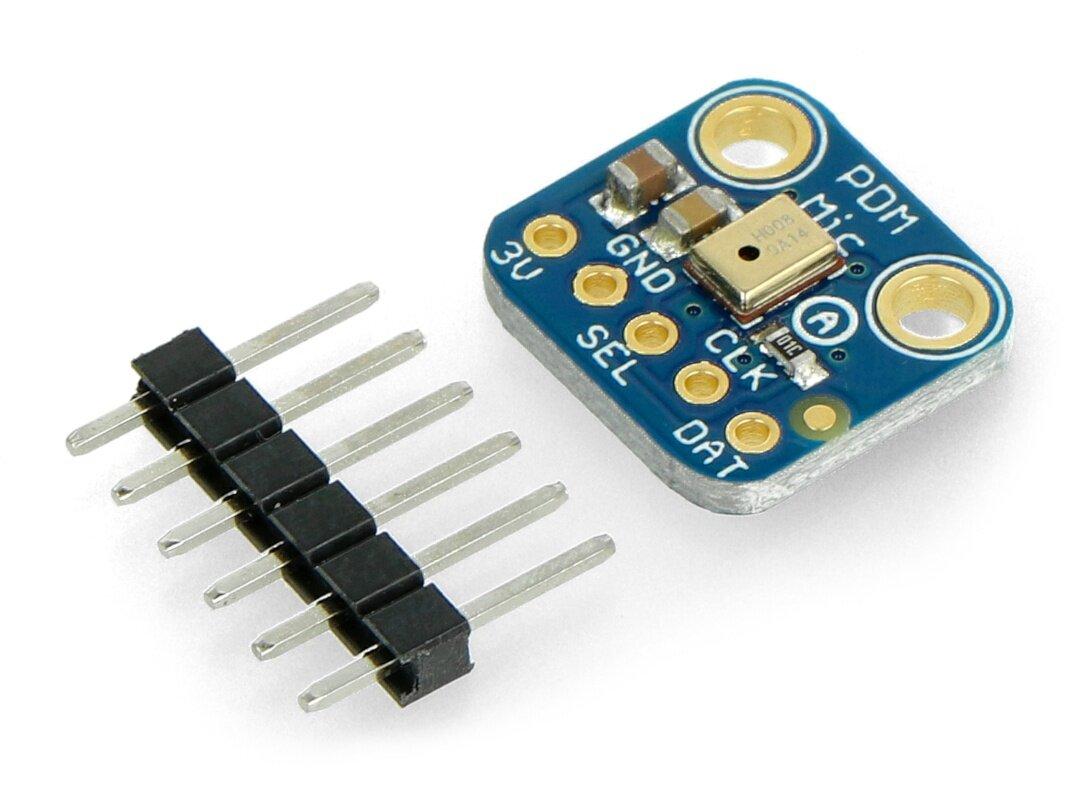

Pridedami auksiniai kaiščiai, skirti litavimui

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Adafruit
Modelis

AN-18668
Modelio pavadinimas

AN-18668

Atsiliepimų nėra

Atsiliepimų politika

1. Kokias sistemas palaiko Adafruit MP34DT01-M mikrofonas?

Šis PDM mikrofonas suderinamas su įvairiais vieno lusto mikrokompiuteriais ir plokštėmis, palaikančiomis I2S sąsają. Įrenginys yra atviro kodo elektronikos komponentas, todėl puikiai tinka prototipavimui ir savadarbiems projektams, reikalaujantiems aukštos kokybės garso įrašymo.

2. Koks yra šio MEMS mikrofono energijos suvartojimas?

Maitinimo srovės poreikis yra labai mažas – tik 0,6 mA, o darbinė įtampa gali svyruoti nuo 1,8 V iki 3,3 V. Toks žemas galios reikalavimas leidžia naudoti šį jutiklį nešiojamuose ir baterijomis maitinamuose įrenginiuose, efektyviai taupant energiją.

3. Kokia yra garso kokybė su šiuo jutikliu?

Garso aiškumą užtikrina 61 dB signalo ir triukšmo santykis (SNR), o -26 dBFS jautrumas leidžia fiksuoti tylesnius garsus. Šie parametrai užtikrina aiškų garsą, minimaliai užterštą fono triukšmu, kas svarbu įrašant kalbą ar muziką.

4. Kaip prijungti šį modulį prie valdiklio?

Prijungimas atliekamas naudojant I2S (Inter-IC Sound) skaitmeninę sąsają, kuri perduoda duomenis ir laikrodžio signalą. Komunikacija vyksta per kelis laidus: CLK (laikrodis), DAT (duomenys), SEL (kanalo pasirinkimas), be to, reikia tiekti maitinimą ir sujungti su žeme.

5. Kokio dažnio signalą reikia tiekti mikrofono laikrodžiui?

PDM laikrodžio įėjimui (CLK) reikia tiekti stačiakampį signalą, kurio dažnis yra nuo 1 MHz iki 3,25 MHz. Šis laikrodžio signalas valdo garso ėmimo procesą ir turi būti tinkamo dažnio, kad jutiklis veiktų stabiliai ir teisingai.
