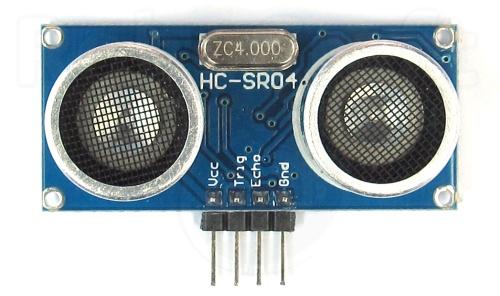

Oem HC-SR04 ultragarsinis atstumo matavimo modulis

Varlė kodas 14235400
Liko tik: 5+ vnt.

Pardavėjas Varle.lt

4.5

Oem HC-SR04 ultragarsinis atstumo matavimo modulis

Varlė kodas 14235400
Liko tik: 5+ vnt.

Pardavėjas Varle.lt

4.5

7.¹² €

Pasirinkite kiekį

Į krepšelį 7.¹² €

Turite klausimų apie prekę? Padėsime!

7.¹² €

Į krepšelį

Atsiimkite parduotuvėje 0 €

Vilniuje, Ukmergės g. 241gegužės 20d., trečiadienį. 0 €
Kituose miestuosegegužės 21d., ketvirtadienį. 0 €

Atsiimkite paštomatuose nuo 1.³⁹ €

SmartPosti paštomate gegužės 21d., ketvirtadienį. 1.³⁹ €
Venipak paštomate gegužės 21d., ketvirtadienį. 1.⁷⁹ €
LP Express paštomate gegužės 21d., ketvirtadienį. 1.⁹⁹ €
Omniva paštomate gegužės 21d., ketvirtadienį. 1.⁹⁹ €
DPD paštomate gegužės 21d., ketvirtadienį. 1.⁹⁹ €

Pristatymas į namus nuo 3.⁹⁰ €

LP Express kurjeriu gegužės 21d., ketvirtadienį. 3.⁹⁰ €
DPD kurjeriu gegužės 21d., ketvirtadienį. 3.⁹⁰ €

*Užsakymo terminai yra preliminarūs

7.¹² €

Pasirinkite kiekį

Į krepšelį 7.¹² €

Turite klausimų apie prekę? Padėsime!

Gauk gegužės 20d., trečiadienį. Visi pristatymo būdai

Aprašymas

Ultragarsinis atstumo matavimo modulis HC-SR04. Jutiklis matuoja atstumą iki artimiausio objekto, pagal tai, kiek laiko užtrunka garsui nukeliauti iki objekto ir grįžti. Modulis iš valdiklio gauna aukštą (angl. HIGH) 10 mikrosekundžių trukmės starto signalą per T jungtį, kad pradėtų matuoti, tada siunčia HIGH signalą, kai pradeda matuoti, ir žemą (angl. LOW) kai baigia matuoti. Pagal tai galima apskaičiuoti atstumą, naudojant formulę:
atstumas (m) = HIGH signalo trukmė (s) * garso greitis (340 m/s) / 2
Pastaba: modulis turi būti prijungtas prieš tiekiant įjungiant maitinimą, kitaip gali veikti netinkamai. Prijungus prie jau maitinamos schemos, užtenka ją išjungti ir vėl įjungti. Jeigu būtina prijungti prie jau veikiančios sistemos, pirmiausia reiktų prijungti GND jungtį, tik tada likusias jungtis.

Techniniai duomenys:
●   Maitinimo įtampa: 5V DC
●   Maitinimo srovė: DC 15mA max
●   Skaitmeninio signalo lygis: 5 V
●   Ultragarso dažnis: 40KHz
●   Matuojamas atstumas: 2 - 500 cm
●   Tikslumas: iki 1 cm
●   Matavimo kampas: iki 30 laipsnių
●   Modulio jungtys: maitinimo įtampa VCC, starto signalas T (10 us trukmės), signalas R, GND

Pritaikymas:
● Pavyzdinis valdymo kodas
● Arduino atstumo matuoklis
● pulseIn komanda
● Wiki puslapis ir naudotojo vadovas
● Gamintojo aprašymas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

ChatGPT

Dirbtinio intelekto nuomonė

4 2024-05-30

Šis ultragarsinis atstumo matavimo modulis yra labai tikslus ir patikimas, lengvai integruojamas su įvairiomis mikrovaldiklių platformomis. Jis turi platų matavimo diapazoną ir greitą atsako laiką. Tačiau gali būti jautrus aplinkos triukšmui, kas gali paveikti matavimo tikslumą.

Pliusai: Tikslus ir patikimas Lengvai integruojamas Platus matavimo diapazonas

Minusai: Jautrus aplinkos triukšmui

Specifikacija

Gamintojas Oem
Modelis

AN0230
Modelio pavadinimas

AN0230

Šią prekę rasite filtruose

Gamintojas Oem
Tipas Moduliai

Atsiliepimai (0)

Atsiliepimų nėra

Atsiliepimų politika

Dažniausiai užduodami klausimai

1. Koks yra HC-SR04 modulio veikimo principas?

HC-SR04 ultragarsinis jutiklis veikia siųsdamas 40 kHz dažnio garso impulsus. Jis apskaičiuoja atstumą pagal laiką, per kurį signalas pasiekia objektą ir grįžta atgal. Šis laikas matuojamas kaip impulso trukmė, o atstumas apskaičiuojamas pagal garso greitį ore. Šis metodas leidžia pasiekti iki 1 cm tikslumą.

2. Kaip prijungti šį ultragarsinį matuoklį?

Prieš pateikiant maitinimą, reikia prijungti keturis modulio laidus: VCC (5V), GND, Trig (T) ir Echo (R). Svarbu pirmiausia sujungti GND laidą, ypač jungiantis prie jau veikiančios sistemos. Netinkamas prijungimas gali sutrikdyti sensorius. Po prijungimo maitinimo šaltinį reikia išjungti ir vėl įjungti.

3. Kokį atstumą gali išmatuoti šis sensorius?

Šis ultragarsinis prietaisas gali nustatyti objekto vietą nuo 2 cm iki 5 metrų atstumu. Efektyvus darbinis diapazonas priklauso nuo objekto paviršiaus ir aplinkos sąlygų. Matavimui reikalingas ne mažesnis nei 10 mikrosekundžių HIGH signalas per T gnybtą. Kampas, kuriuo matuojama, siekia 30 laipsnių.

4. Kokią įtampą reikia tiekti moduliui?

Moduliui reikalinga 5 voltų nuolatinės srovės maitinimas. Darbinė srovė yra iki 15 mA. Skaitmeninis signalas, kurį siunčia ir priima modulis, taip pat yra 5 V lygio. Būtina laikytis šių elektros parametrų, kad būtų užtikrintas tinkamas šio matavimo įrenginio veikimas ir ilgaamžiškumas.

5. Kaip apskaičiuoti atstumą pagal gautą signalą?

Atstumas apskaičiuojamas pagal formulę: atstumas (m) = impulso trukmė (s) * 340 m/s / 2. Impulso trukmę reikia išmatuoti, kai R gnybtas yra HIGH būsenoje. Gautą laiką reikia padauginti iš garso greičio ir padalinti iš dviejų, nes signalas nukeliauja dvigubą kelią. Šis skaičiavimas atliekamas valdiklio programoje.
