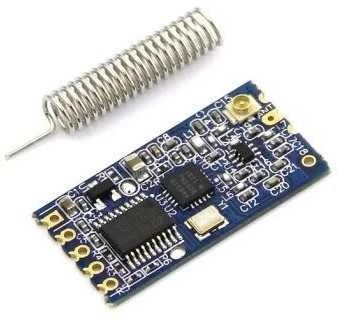

Oem HC-12 RF ryšio modulis siųstuvas su antena 433Mhz 1000m

HC-12 Wireless ryšio modulis siųstuvas su antena yra belaidžio nuosekliojo prievado ryšio modulis, jis pagrįstas SI4463 RF lustu, jame yra įmontuotas mikrovaldiklis ir gali būti konfigūruojamas naudojant AT komandas, Maksimali išėjimo galia yra 100 mW (20 dBm), o imtuvo jautrumas,117 dBm -100 dBm, priklausomai nuo perdavimo greičio. Jis priima 3,2 V–5,5 V ir gali būti naudojamas su 3,3 V ir 5 V UART įtampos įrenginiais (saugus 3,3 V).

Kiekvienas HC-12 gali veikti vienu iš šių režimų:

1. FU1 – vidutinio energijos taupymo režimas su 250000bps „per oro“ duomenų perdavimo sparta. Nuosekliojo prievado perdavimo sparta gali būti nustatyta bet kokia palaikoma reikšmė

2. FU2 – ekstremalus energijos taupymo režimas su 250000bps „oro“ greičiu. Nuosekliojo prievado sparta ribojama iki 1200bps, 2400bps, 4800bps

3. FU3 – numatytasis, bendrosios paskirties režimas. „Oper the air“ greitis skiriasi priklausomai nuo nuosekliojo prievado greičio. Tas pats pasakytina apie maksimalų diapazoną:

• 1200bps ~ 1000m
• 2400bps ~ 1000m
• 4800bps ~ 500m
• 9600bps ~ 500m
• 19200bps ~ 250m
• 38400bps ~ 250m
• 57600bps ~ 100m
• 115200bps ~ 100m

4. FU4 (galima 2.3 ar naujesnėje versijoje) – ilgojo nuotolio režimas. „Oper the air“ greitis ribojamas iki 500 bps, o nuosekliojo prievado greitis – iki 1200 bps. Kadangi oro greitis yra mažesnis nei prievado greitis, gali būti siunčiami tik nedideli paketai: maks. 60 baitų su 2 sekundžių intervalu. Šiuo režimu diapazonas padidinamas iki 1800 m.

HC-12 pora, kuri sukuria belaidį ryšį, turi veikti tuo pačiu režimu (FU1, FU2, FU3, FU4) ir tuo pačiu greičiu.

Konfigūracija

HC-12 galima konfigūruoti naudojant AT komandą. Geriausias būdas tai padaryti yra naudoti USB į nuoseklųjį keitiklį, pvz., CP2102. Norėdami įjungti HC-12 į AT režimą, patraukite SET kaištį į GND taip:

Svarbiausios komandos:

1. AT – testo komanda.

2. AT+Bxxxx – nustatyti nuosekliojo prievado perdavimo spartą. Pavyzdžiui, AT+B57600 nustatė 57600 bps spartą

3. AT+Cxxx – nustatyti radijo kanalą. Kanalai prasideda nuo 001 433,4 MHz dažniu. Kiekvienas kitas kanalas prideda 400 kHz. 100 kanalas yra 473,0 MHz. AT+C002 nustatys 433,8MHz dažnį. Du HC-12 įrenginiai, sukuriantys belaidį ryšį, turi veikti tuo pačiu dažniu

4. AT+FUx – nustatyti įrenginio režimą: FU1, FU2, FU3 arba FU4. Du HC-12 įrenginiai, sukuriantys belaidį ryšį, turi naudoti tą patį režimą

5. AT+Px – nustatyti įrenginio perdavimo galią. Pavyzdžiui, AT+P2 nustato 2 dBm (1,6 mW) galią.

• -1 dBm (0,8 mW)
• 2 dBm (1,6 mW)
• 5 dBm (3,2 mw)
• 8 dBm (6,3 mW)
• 11 dBm (12 mW)
• 14 dBm (25 mW)
• 17 dBm (50 mW)
• 20 dBm (100 mW)

6. AT+RX – gauti visus parametrus: režimą, kanalą, perdavimo spartą, galią

7. AT+V – gauti modulio versiją

8. AT+DEFAULT – atstatyti modulio parametrus į numatytuosius nustatymus

Funkcijos:

• Tolimas belaidis perdavimas (1 000 m atviroje erdvėje / 5 000 bps sparta ore)
• Darbo dažnių diapazonas (433,4-473,0 MHz, iki 100 ryšio kanalų)
• Maksimali 100mW (20dBm) perdavimo galia (galima nustatyti 8 galios pavaras)
• Trys darbo režimai, prisitaikantys prie skirtingų pritaikymo situacijų
• Integruotas MCU, atliekantis ryšį su išoriniu įrenginiu per nuoseklųjį prievadą
• Vieno karto neribotas baitų skaičius

Specifikacija:

• Darbinis dažnis: 433.4MHz iki 473.0MHz
• Maitinimo įtampa: nuo 3,2V iki 5,5VDC
• Ryšio atstumas: 1000 m atviroje erdvėje
• Nuosekliojo perdavimo sparta: nuo 1,2 Kbps iki 115,2 Kbps (numatytasis 9,6 Kbps)
• Priėmimo jautrumas: -117dBm iki -100dBm
• Perdavimo galia: -1dBm iki 20dBm
• Sąsajos protokolas: UART/TTL
• Darbinė temperatūra: -40℃ iki +85℃
• Matmenys: 27,8 mm x 14,4 mm x 4 mm
