Enkoderis generuoja dvifazį stačiakampį impulsinį signalą (pav. AB). Skiriamoji geba yra 400 impulsų per sukimą kiekvienoje fazėje, kas suteikia galimybę gauti 1600 impulsų per sukimą naudojant abu signalus. Didžiausias kodavimo greitis yra 5000 R/min.

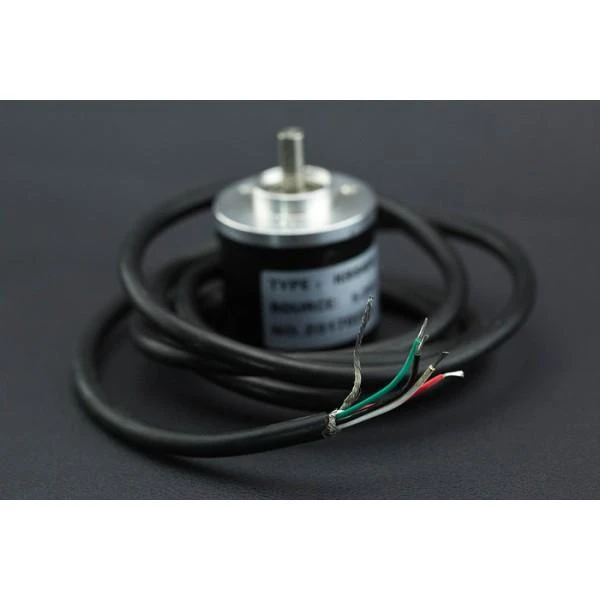

Oem Enkoderis Apsisukimų Matavimui 4.8 V - 24V DFRobot 400P/R aprašymas - Prekės nuotrauka

Sistemos išvestyje yra NPN tranzistorius atviro kolektoriaus konfigūracijoje, o tai reiškia, kad jums reikia "pulled-up" rezistoriaus. Modulyje yra 750L05 įtampos reguliavimo sistema, maitinama nuo 4,8 V iki 24 V nuolatinės įtampos. Enkoderis yra suderinamas su Arduino, STM32, PLC ir kitų tipų mikrovaldikliais.

Specifikacija

Maitinimo įtampa: nuo 4,8 V iki 24 V
Enkooderio dydis: Φ 39 x 36,5 mm
Veleno skersmuo: Φ 6 x 13 mm
Išorinė veleno platforma: Φ2 0 x 4,85 mm
Varžtų tvirtinimas: M3
Svoris: 234 g

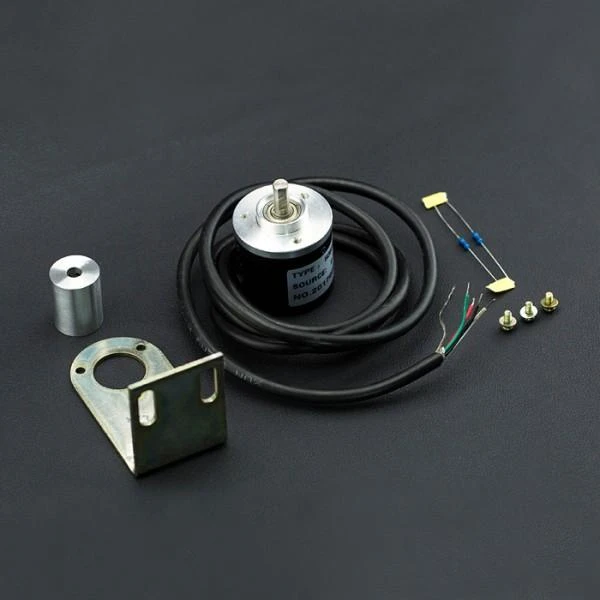

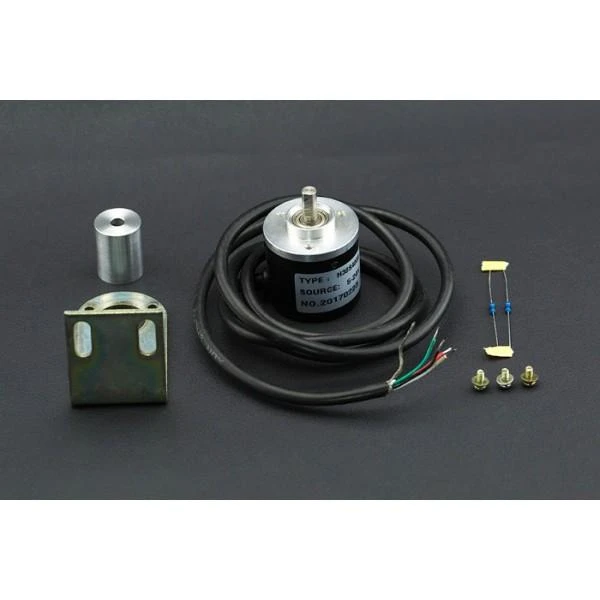

Komplekte:

Enkoderis
Montavimo laikiklis
Montavimo varžtai
2 x 10K rezistoriai

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

AN-09381
Modelio pavadinimas

AN-09381

* Anksčiau taikyta Varle.lt kaina

Atsiliepimų nėra

Atsiliepimų politika

1. Koks yra šio apsisukimų jutiklio skiriamasis gebėjimas?

Šis apsisukimų jutiklis generuoja 400 impulsų per vieną apsisukimą kiekvienai iš dviejų fazių. Naudojant abi fazes vienu metu, galima pasiekti 1600 impulsų per sukimą. Tai suteikia labai tikslų sukimosi greičio ir padėties matavimą. Šis impulsinis jutiklis yra tinkamas preciziniams valdymo uždaviniams spręsti.

2. Kokiam maitinimui skirtas šis sukimosi enkoderis?

Prietaisas veikia su nuolatine įtampa nuo 4,8 iki 24 voltų. Viduje esanti 750L05 įtampos reguliavimo sistema užtikrina stabilų darbą. Toks platus maitinimo įtampos diapazonas leidžia prijungti jį prie įvairių maitinimo šaltinių. Tai patikimas komponentas įvairiose įrenginių sistemose.

3. Su kuo galima sujungti šį rotacinį jutiklį?

Jutiklis yra suderinamas su daugeliu populiarių valdymo plokščių, pvz., Arduino ir STM32. Jis taip pat veikia su PLC valdikliais ir kitais mikrovaldikliais. Išėjime naudojamas atviro kolektoriaus tranzistorius, todėl reikalingas papildomas rezistorius. Šis suderinamumas palengvina jo integravimą į projektus.

4. Koks didžiausias leistinas šio modulio sukimosi greitis?

Didžiausias leistinas kodavimo greitis yra 5000 apsisukimų per minutę. Šis parametras nurodo maksimalų greitį, kuriuo jutiklis gali tiksliai registruoti sukimąsi. Toks našumas tinka greitaeigėms sistemoms stebėti. Tai patikimas sprendimas greito judėjimo valdymui.

5. Ką reiškia NPN tranzistoriaus išėjimas šiame komponente?

NPN tranzistoriaus atviro kolektoriaus išėjimas reiškia, kad signalas formuojamas įžeminus išėjimo laidą. Tokiai schemai veikti reikia prijungti išorį rezistorių, kuris paprastai būna įtrauktas į komplektą. Ši konfigūracija leidžia pritaikyti išėjimo signalą prie skirtingos įtampos logikos. Tai universali išėjimo grandinė.
