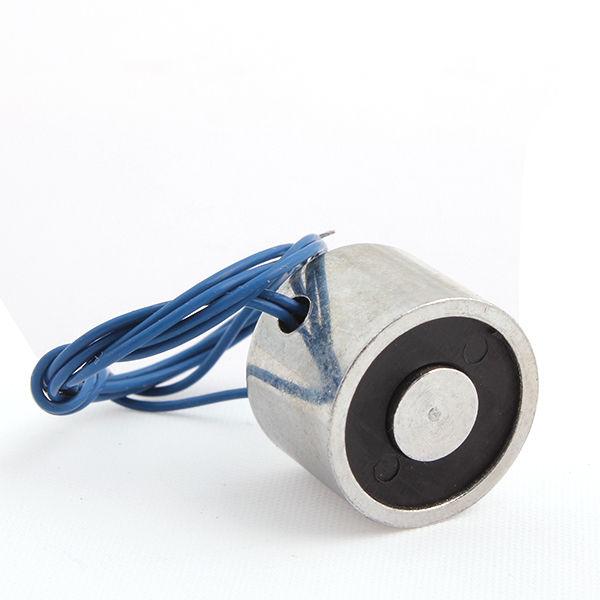

Elektromagnetas 12V 2.5W - 20kgf. Korpuso skersmuo yra 20mm, o aukštis - 15mm, tvirtinimas pateiktas su M3 sriegiu. Prietaisą galima naudoti kaip pavarą, valdomą bet kokio mikrovaldiklio, pvz. Arduino. Elektromagnetas sunaudoja per daug energijos, kad jį tiesiogiai prijungtų prie mikrovaldiklio kaiščio. Šiuo tikslu galima naudoti relės, optoizoliatoriaus ar tranzistoriaus stiprintuvą.

Techniniai duomenys:

Maitinimo įtampa: 12V
Galia: 2.5W
Srovės sunaudojimas: maždaug 470mA
Skersmuo: 20mm
Aukštis: 15mm
Naudingoji apkrova: 2 kgf (sulaiko 2 kg masės pagreičiui dėl 9,8 m / s2 sunkio jėgos)
Galuose yra pašalinta izoliacija, maždaug 20 cm ilgio.
Montavimo anga su M3 sriegiu (varžtas neįeina)
Svoris: 135g

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

AN-04600
Modelio pavadinimas

AN-04600

* Anksčiau taikyta Varle.lt kaina

Gamintojas Oem
Tipas Elektromagnetai

Atsiliepimų nėra

Atsiliepimų politika

1. Kaip prijungti šį elektromagnetą prie Arduino valdiklio?

Šį OEM elektromagnetą reikia jungti per papildomą jungtį, nes jo srovės suvartojimas viršija mikrovaldiklio galimybes. Tiesiogiai prijungti negalima. Valdymui rekomenduojama naudoti tranzistoriaus grandinę, relę arba optoizoliatorių, kurie apsaugos valdiklio išėjimus ir užtikrins stabilų įrenginio veikimą.

2. Kokią apkrovą gali išlaikyti šis 12V įrenginys?

Šis 20 mm skersmens elektromagnetas sukuria 20 kgf (apie 196 N) traukos jėgą. Tai leidžia patikimai laikyti iki 2 kg masės objektus veikiant standartinei gravitacijai. Jėgos parametras yra svarbus renkantis šį komponentą automatikos ar robotikos projektams, reikalaujantiems mechaninio fiksavimo.

3. Kokie yra pagrindiniai šio komponento matmenys?

Korpuso skersmuo yra 20 mm, o bendras aukštis – 15 mm. Tokie kompaktiški matmenys leidžia įrengti įrenginį į įvairias konstrukcijas. Tvirtinimui korpuse yra M3 sriegio anga. Į šią angą reikės įsukti atitinkamo ilgio varžtą, kuris nėra įtrauktas į komplektą.

4. Ar reikalingas papildomas maitinimo šaltinis?

Taip, reikalingas atskiras 12V lydusiosios srovės maitinimo blokas, nes įrenginio vardinė galia yra 2,5 W. Esant 12 voltų įtampai, srovė siekia apie 470 mA, todėl įprastas kompiuterio USB arba baterija tam netinka. Įsitikinkite, kad jūsų šaltinis gali tiekti reikiamą galią.

5. Kaip tvirtinamas šis traukos magnetas?

Įrenginys turi integruotą M3 sriegio angą korpuso gale, skirtą standžiam pritvirtinimui prie paviršiaus. Varžtas į komplektą neįeina, todėl jį reikės parinkti atskirai pagal montavimo vietos storį. Laidai yra apie 20 cm ilgio ir jų galai jau atplėšti, palengvinant laidų prijungimą.
