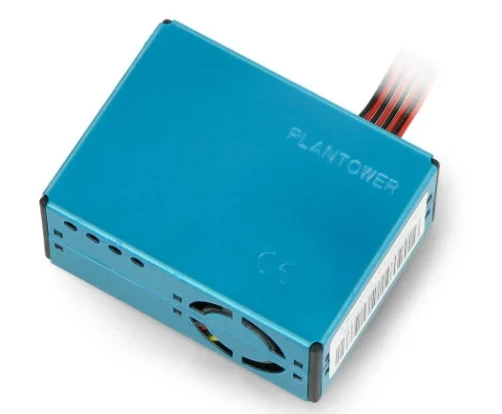

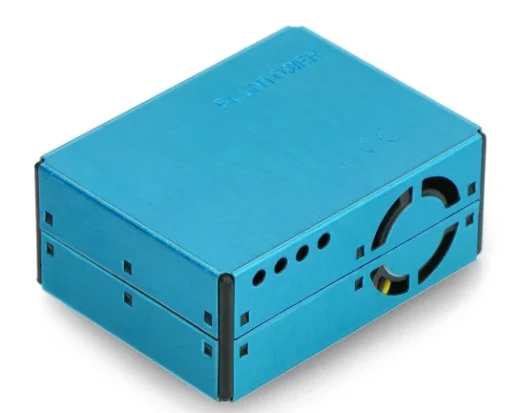

Oem Dulkių ir oro jutiklis PM2.5 PMS5003 - 5V UART

Dulkių jutiklis leidžia stebėti oro kokybę, matuoja PM2,5 santykį. Įrengtas jutiklis, galintis aptikti daleles, kurių skersmuo yra didesnis nei 0,3 mikrometrai, pavyzdžiui, cigarečių dūmus. Sistemai tiekiama įtampa nuo 4,5 V iki 5,5 V, sąsaja UART.

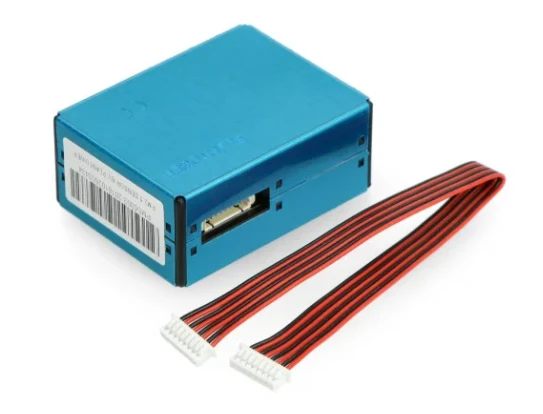

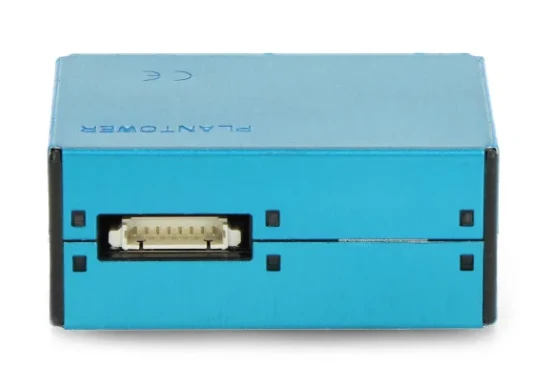

Jungimas:

• Jutiklis turi aštuonis išėjimus
• 1 PIN VCC - 5 V maitinimo šaltinis
• 2 PIN įžeminimas
• 3 PIN nustatymas
• 4 PIN RXD / I2C_SCL - imtuvas, I2C UART. Veikia esant 3,3 V įtampai.
• 5 PIN TXD / I2C_SDL - siųstuvo UART / I2C. Veikia esant 3,3 V įtampai.
• 6 PIN paleidimas iš naujo. Veikia esant 3,3 V įtampai.
• 7 PIN PWM.
• 8 PIN pasirinkimas tarp UART ir I2C. Žemoji būsena yra UART pasirinkimas, aukšta - I2C.

Specifikacija:

• Maitinimo įtampa: nuo 4,5 iki 5,5 V
• Srovė: mažiau nei 100 mA
• Jautrumas:
• 50% 0,3 µm
• 98% 0,5 µm ir didesnėms
• Atsakymo laikas: mažiau nei 10 sekundžių.
• Darbinė temperatūra: nuo -20 ° C iki 50 ° C
• Plytelių dydžiai: 50 x 38 x 21 mm
