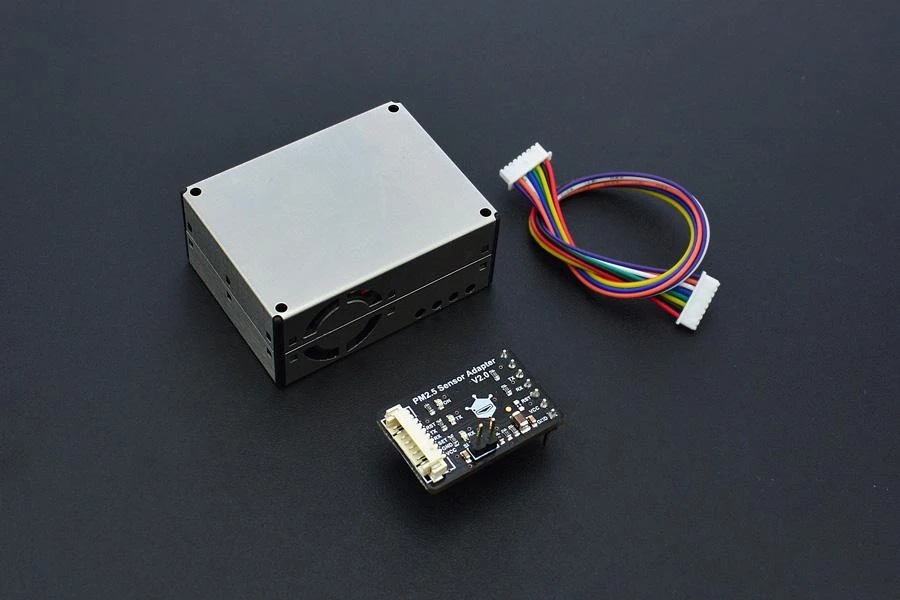

Oem DFRobot Oro kokybės monitorius 5.0VDC 100 mA

Daugiafunkcinis jutiklis, kuris ne tik tikrina oro kokybę, bet ir matuoja temperatūrą bei drėgmę.

Veikimo principas

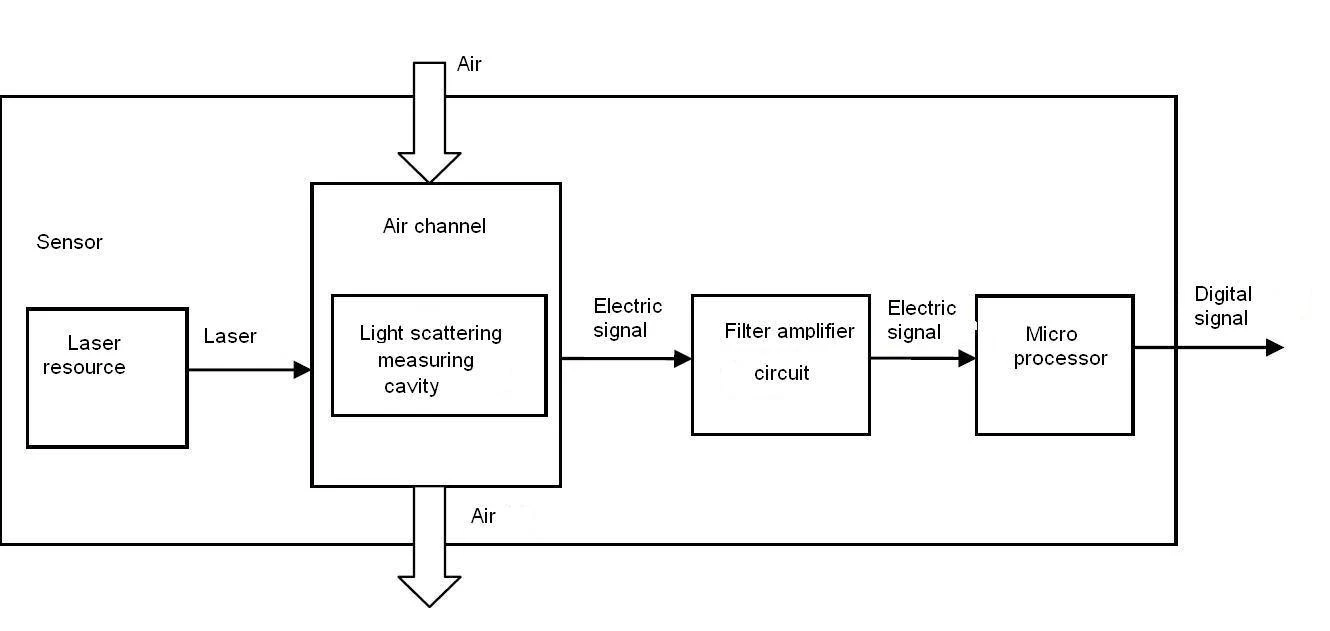

Tokiam jutikliui naudojamas ore suspenduotų dalelių lazerio sklaidos principas, o tada surenkama per visą išsklaidytą šviesą ir galiausiai gaunama išsklaidytos šviesos kreivė. Mikroprocesorius, remdamasis MIE teorija, apskaičiuoja identišką dalelių skersmenį ir dalelių, turinčių skirtingą tūrio skersmenį, skaičių. Žemiau pateikiama jutiklio veikimo schema.

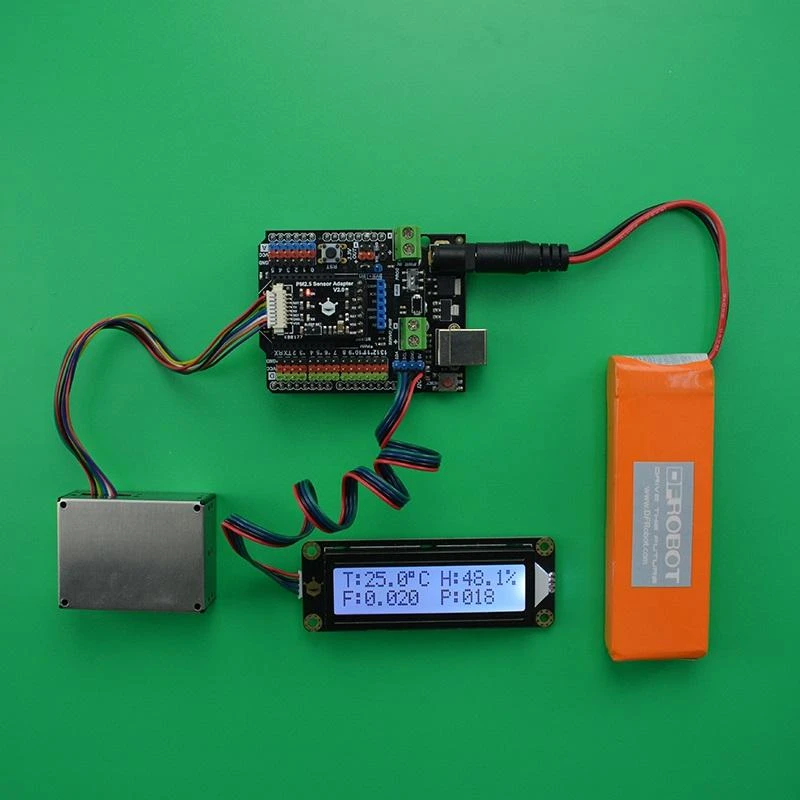

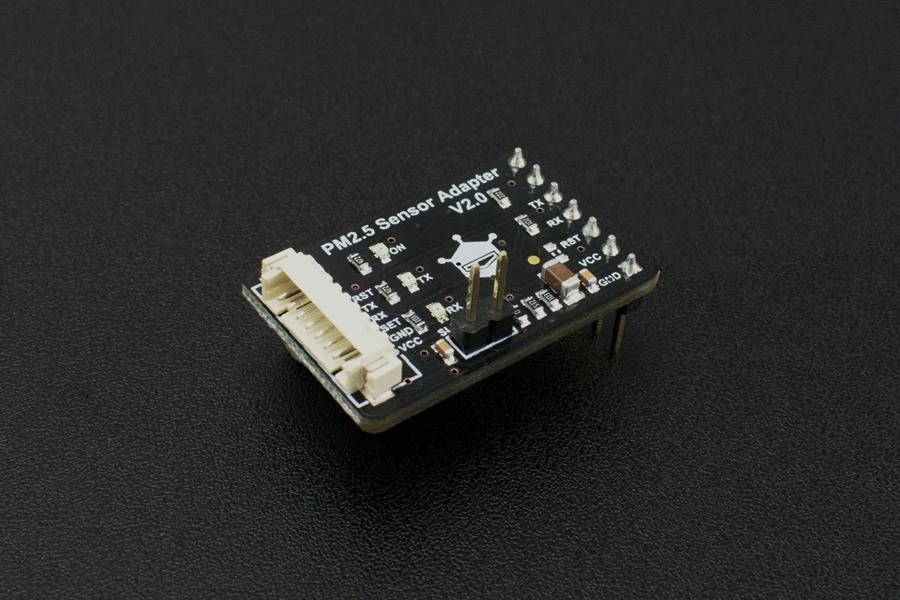

Jutiklis suderinamas su „Arduino“ moduliu, turi UART išėjimą

Specifikacija:

• Maitinimo įtampa: 5 V
• Srovė: 100 mA
• Srovė miego režimu: ≤ 200 uA
• Sąsajos lygis: L <0,8 V / 3,3 V, H> 2,7 V / 3,3 V
• Dalelės matavimo diapazonas:
• nuo 0,3 iki 1,0 µm
• nuo 1,0 iki 2,5 µm
• nuo 2,5 iki 10 µm
• Dalelių skaičiavimo tikslumas: 50% / 0,3 μm, 98% / 0,5 µm
• Dalelių diapazonas: standartinis PM2. 5 nuo 0 iki 500 µg / m
• Didžiausias diapazonas: standartinis PM2. 5, mažesnis nei 0–2000 µg / m3
• Dalelių matavimo tikslumas: iki 1 µg / m3
• Didžiausia dalelių darnos paklaida: ± 10% - nuo 100 iki 500 µg / m3, ± 10 µg / m3, nuo 0 iki 100 µg / m3
• Standartinis dalelių kiekis: 0,1 l
• Formaldehido diapazonas: nuo 0 iki 1 mg / m3
• Didžiausias formaldehido kiekis: nuo 0 iki 2 mg / m3
• Formaldehido matavimo tikslumas: iki 0,001
• Didžiausia formaldehido paklaida: <± 5%
• Maksimalus temperatūros diapazonas: nuo 0 iki 99 ℃
• Temperatūros tikslumas: 0,1 ℃
• Didžiausia temperatūros matavimo paklaida: ± 0,5 ℃
• Maksimalus drėgmės matavimo diapazonas: nuo 0 iki 99%
• Drėgmės matavimo tikslumas: 0,1%
• Didžiausia drėgmės matavimo paklaida: ± 2%
• Svoris: 50 g
• Numatytoji perdavimo sparta: 9600 bps
• Bendras reakcijos laikas: ≤ 10 sek.
• Darbinė temperatūra: nuo -10 iki 60 ℃
• Darbinė drėgmė: nuo 0 iki 99%
• Matmenys: 50 x 38 x 21 mm
