1. Koks yra šio stiprintuvo modulio įėjimo įtampos diapazonas?

Šis OEM DC-DC stiprintuvo modulis gali dirbti su plačiu nuolatinės srovės įtampos diapazonu nuo 8,5V iki 48V. Toks universalus parametras leidžia jį prijungti prie įvairių žemos įtampos šaltinių, pvz., automobilio akumuliatoriaus ar 12V maitinimo šaltinio, ir pakelti įtampą reikiamam įrenginiui.

2. Kokią maksimalią galią gali užtikrinti šis keitiklis?

Maksimali šio stiprintuvo galia yra 250 vatų. Didžiausia išėjimo srovė siekia 10 amperų, tačiau reali galia priklauso nuo įėjimo parametrų: pavyzdžiui, esant 24V įtampai ir 5A srovei, gautume 120W. Norint pasiekti didžiausią našumą, reikia užtikrinti gerą aušinimą.

3. Kaip reguliuoti šio įrenginio pastovią srovę ir įtampą?

Reguliavimas atliekamas dviem potenciometrais. Vienas (CV) nustato pastovią išėjimo įtampą nuo 10 iki 50 voltų. Kitas (CC) reguliuoja pastovios srovės vertę nuo 0,2 iki 8 amperų. Srovę reikia derinti prijungus apkrovą, pavyzdžiui, LED juostą ar išsikrovusį akumuliatorių, o ne trumpuojant grandinę.

4. Ar šis stiprintuvas turi apsaugą nuo neteisingo poliškumo?

Taip, modulis turi integruotą apsaugą nuo įtampos poliškumo sukeitimo įėjime. Tai apsaugo grandyną nuo sugadinimo, jei maitinimo laidai būtų prijungti atvirkščiai. Tačiau jei grandinėje tikimasi didesnės nei 5A atgalinės srovės, rekomenduojama papildomai įdiegti apsauginį diodą.

5. Kaip teisingai sumontuoti šį įtampos keitiklį?

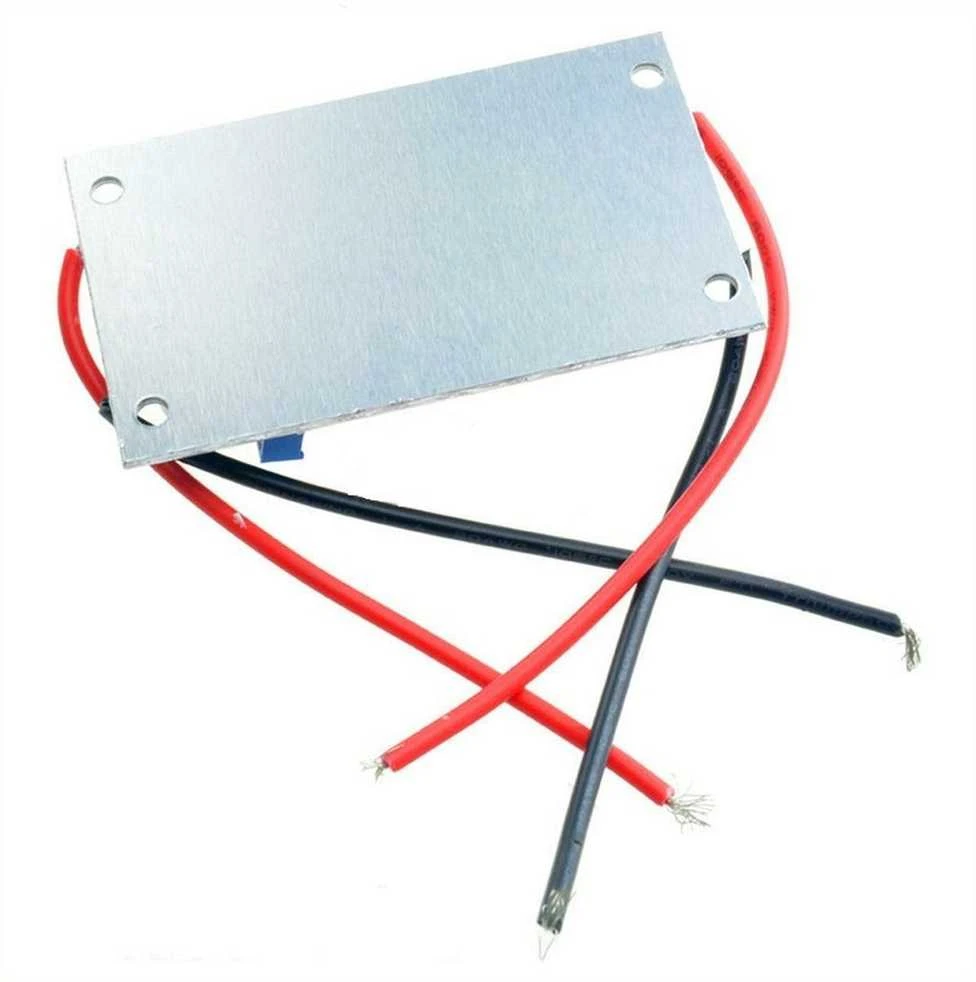

Modulis turi keturias 3 mm skersmens tvirtinimo angas, kad būtų galima pritvirtinti prie paviršiaus. Efektyviam šilumos šalinimui aliuminio plokštės galą reikia priglusti prie metalinio korpuso arba aušintuvo. Tokia montavimo specifika padeda sumažinti įrenginio užimamą erdvę ir užtikrinti stabilų veikimą esant didelėms apkrovoms.

Oem DC / DC įtampos keitiklis iš...

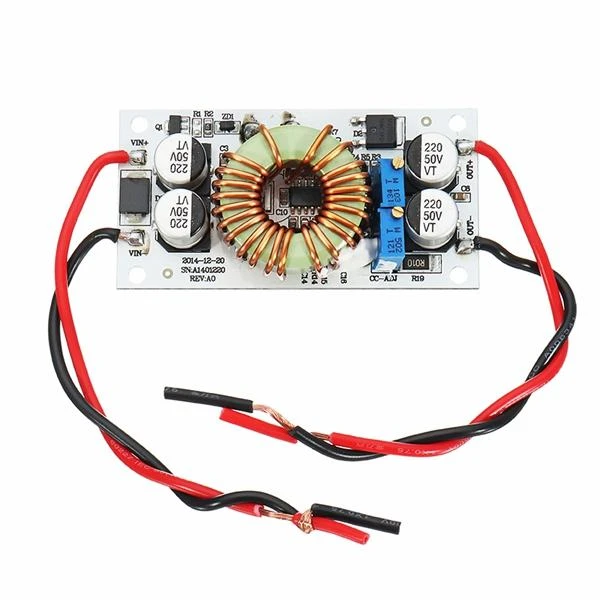

The module uses imported power management chip design, high reliability, small inrush current, small size (length 70MM * width 36MM * high 13MM) efficiency up to 96%, maximum power 250W. The aluminum plate design is easy to install, and the back of the plate can be directly affixed to the metal shell to dissipate heat. Reduce equipment space.

Specification:

Module Properties: Non-Isolated Boost Module
Input voltage: DC 8.5V-48V
Input current: 10A (MAX) exceeds 8A or module temperature exceeds 60 degrees
Static operating current: 10mA (12V 20V, higher output voltage quiescent current will increase)
Output voltage: 10-50V continuously adjustable (default delivery) Boost module, suitable for applications where the input voltage is less than the output voltage cannot be reduced
Output current: 10A MAX More than 6A, please strengthen the heat dissipation (related to the input and output pressure difference, the larger the pressure difference, the smaller the output current)
Constant current range: 0.2-8A
Output power = input voltage * 10A, such as: input 12V * 5A = 60W, input 24V * 5A = 120W, input 36V * 5A = 180W, input 48V * 5A = 240W
Potentiometer: CC is constant current regulation; CV is constant voltage regulation.
Operating temperature: -40 ~ +85 degrees (enhance the heat when the ambient temperature is too high)
Operating frequency: 150KHz
Conversion efficiency: up to 96% (efficiencies related to input, output voltage, current, differential pressure)
Over-current protection: yes (input exceeds 13A, the output voltage is automatically reduced, there is a certain range of error.)
Input reverse polarity protection: Yes, (less than 5A if needed more in the reverse current, please input the string into the diode)
Installation method: 4 3mm screw holes
Wiring: Wiring output, VIN+ is input positive, VIN- is input negative, OUT+ is output positive, OUT- is output negative.
Module size: length 70mm width 36mm height 13mm
Module single weight: about 50 g

Output voltage/current regulation method:

Adjust the CV potentiometer and set the output voltage to your desired voltage based on your battery or LED. Such as 10 series LED voltage regulation 37V. Turn the CC potentiometer clockwise for about 30 turns, set the output current to minimum, connect the LED, and adjust the CC potentiometer to your desired current. For battery charging, after discharging the battery, connect it to the output and adjust the CC to your desired current. (For charging, be sure to use the discharged battery to adjust the battery, because the battery is more More, the smaller the charging current.)

Please do not adjust the current by short circuit. The circuit structure of the boost module cannot be adjusted by short circuit.

Application range:

DIY a power supply, input 12V, output can be adjusted 12-50V.
To power your electronic device, you can set the output value according to your system voltage.
As a car power supply, power your laptop, PDA or various digital products.
DIY high-power notebook mobile power: With a large-capacity 12V lithium battery pack, you can use where your notebook can go.
Solar panel voltage regulator.
Charge batteries, lithium batteries, etc.
Drive high-power LED lights.
