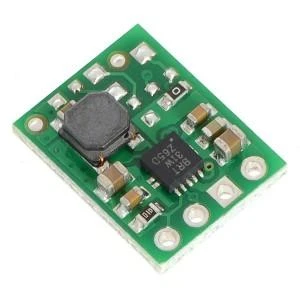

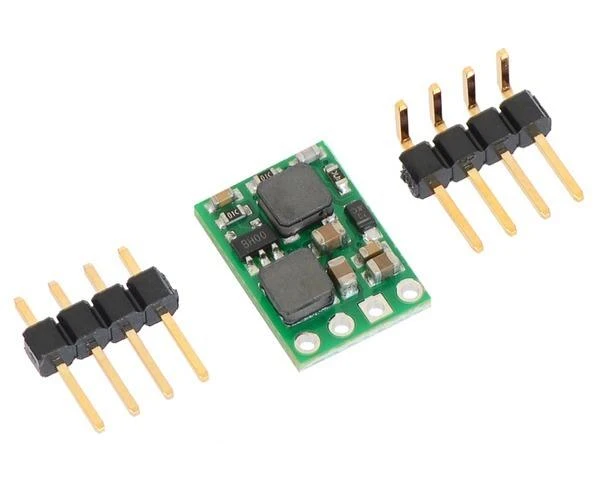

Efektyvių perjungimo reguliatorių S9V11x šeima (dar vadinama perjungimo režimo maitinimo šaltiniais (SMPS) arba nuolatinės srovės keitikliais) naudojama „Buck-boost“ topologija, skirta konvertuoti ir aukštesnes, ir mažesnes įėjimo įtampas iki reguliuojamos išėjimo įtampos. Jie ima įėjimo įtampą nuo 2 V iki 16 V ir, jei reikia, padidina arba sumažina jų tipišką našumą, viršijančią 85%, o tipinę išėjimo srovę - iki 1,5 A. gerai tinka baterijoms maitinamoms programoms, kuriose akumuliatoriaus įtampa prasideda virš reguliuojamos įtampos ir nukrenta žemiau, kai akumuliatorius išsikrauna. Be tipinio akumuliatoriaus įtampos apribojimo, viršijančio reikalaujamą įtampą per visą jo tarnavimo laiką, gali būti svarstomi nauji akumuliatorių paketai ir formos veiksniai.

Specifikacija

Įėjimo įtampa: nuo 2 V iki 16 V
Fiksuotas 5 V išėjimas su +5/-3% tikslumu
Tipinė maksimali nuolatinė išėjimo srovė: 1,5 A (kai įvesties įtampa yra apie 5 V; toliau pateikiamas tipinis efektyvumo ir išėjimo srovės skyrius rodo, kaip pasiekiama nuolatinė išėjimo srovė priklauso nuo įėjimo įtampos)
Energijos taupymo funkcija palaiko didelį efektyvumą esant mažoms srovėms (ramybės srovė yra mažesnė nei 0,2 mA)
Integruota perkaitimo ir trumpojo jungimo apsauga
Mažas dydis: 0,3 ″ × 0,45 ″ × 0,15 ″ (7,6 × 11,4 × 3,8 mm)

Manufacturer website - Pololu #2836
