Modemas Teltonika TELTONIKA NETWORKS CALYX Įterptinis korinis Raspberry 5G Redcap Pi HAT

5G RedCap modulis, skirtas Raspberry Pi

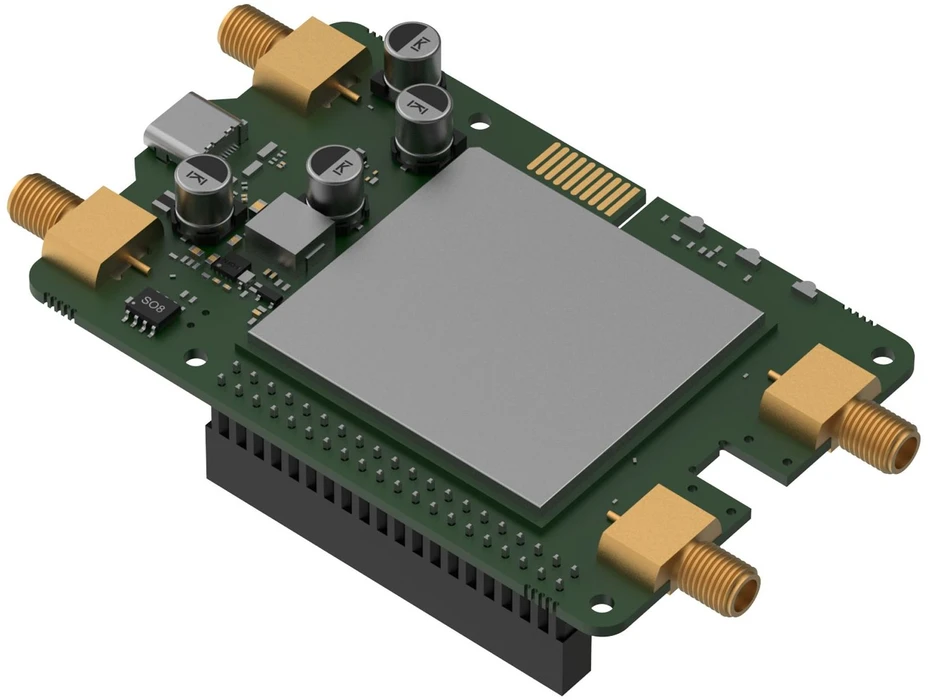

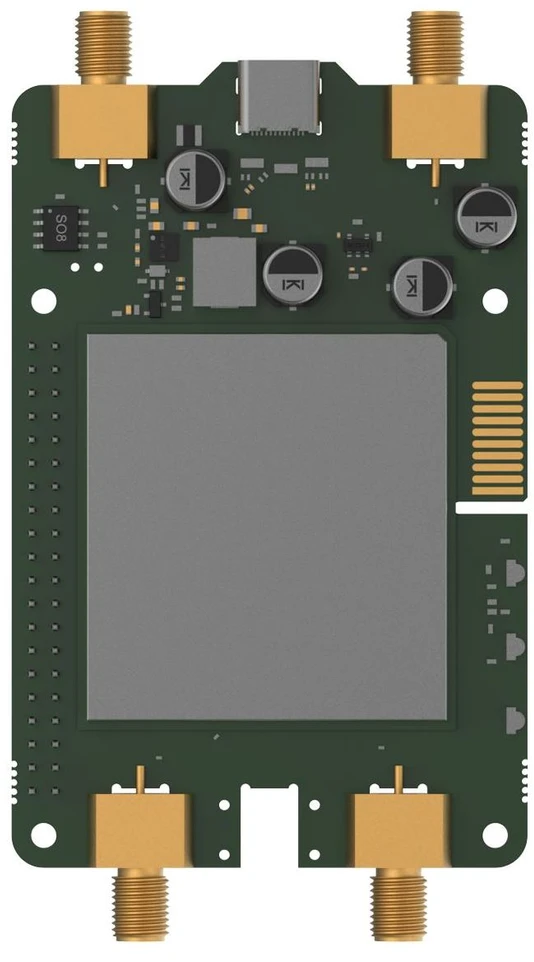

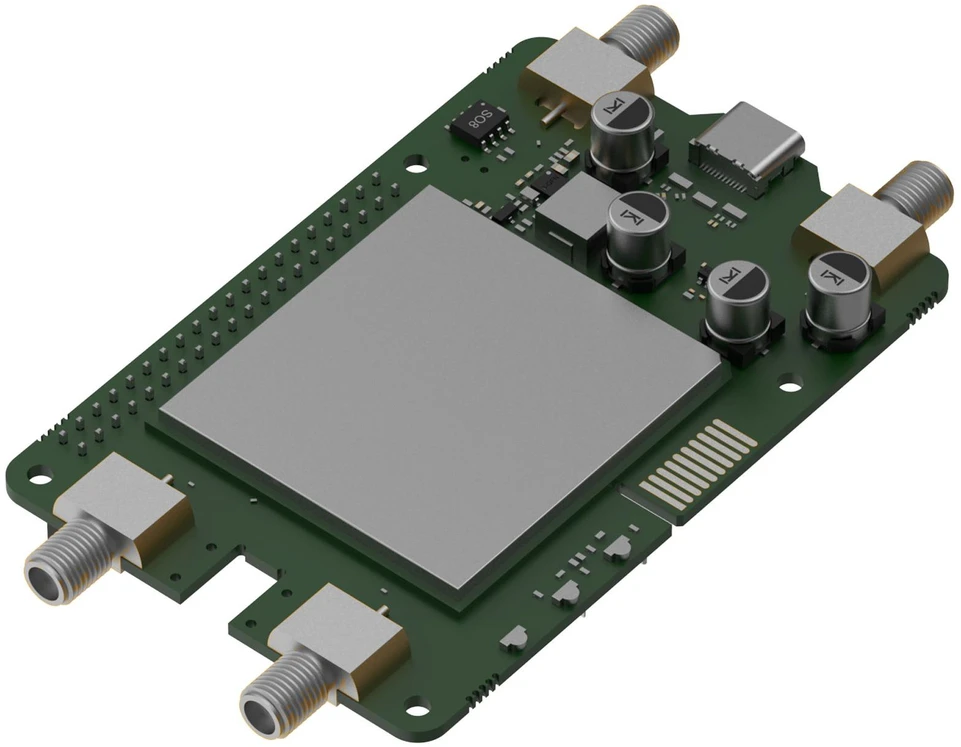

Teltonika Calyx 5G Red Cap (EBD070) yra įmontuojamas korinio ryšio HAT+ modulis, skirtas Raspberry Pi 4 ir 5 , užtikrinantis ryšį ten, kur nepakanka „Wi‑Fi“ arba Ethernet. Dizainas, montuojamas tiesiogiai ant SBC, taupo vietą ir supaprastina integraciją pramoniniuose ir daiktų interneto projektuose.

Pagrindiniai privalumai

• 5G RedCap – užtikrina 5G ryšį su mažesniu sudėtingumu nei pilnas 5G, todėl diegimas vidutinės spartos projektuose yra paprastesnis.
• Release 17 – 3GPP standarto palaikymas, užtikrinantis stabilų modulio veikimą pramoninėse programose.
• 223 Mb/s atsisiuntimas ir 123 Mb/s įkėlimas – pakanka telemetrijai, nuotolinei stebėsenai ir jutiklių duomenų perdavimui.
• 2 x SMA – patogus mobiliųjų antenų prijungimas, be improvizuotų adapterių.
• GPIO – nuotolinis pažadinimas, atstatymas ir modemo valdymas iš Raspberry Pi sutrumpina techninės priežiūros reakcijos laiką.
• PCM garsas – skaitmeninio garso kelio palaikymas praplečia naudojimo galimybes balso ir ryšio sprendimams.

Ryšys ten, kur jo trūksta

Modulis puikiai veikia vietose, esančiose toli nuo tinklo infrastruktūros, nes naudoja korinį ryšį, o ne pasikliauja LAN ar prieigos taškais. Tai praktinis sprendimas telemetrijos, stebėjimo ir krašto įrenginiams, veikiantiems už patikimo vietinio tinklo ribų.

Kompaktiškas HAT+ montavimas

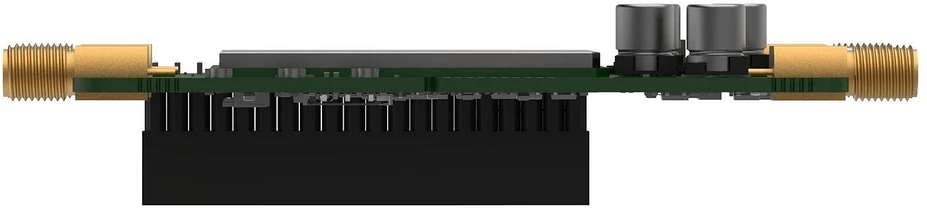

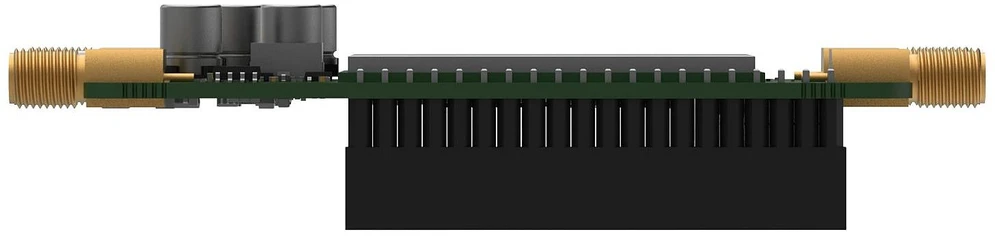

56 x 23,11 x 95,48 mm formato ir 57 g svorio modulis leidžia lengvai sukurti kompaktišką korpusą be nereikalingų adapterių ar laisvų laidų. Tiesioginis montavimas ant Raspberry Pi sutvarko įrenginį ir sumažina mechaninių jungčių pažeidimo riziką.

GPIO valdymas

Specialios GPIO linijos suteikia visišką modemo valdymą, įskaitant įjungimą, atstatymą ir pažadinimą iš miego režimo. Praktiškai Raspberry Pi gali savarankiškai atkurti ryšį užšalus modemui, sumažindamas techninės priežiūros vizitus ir sistemos prastovų laiką.

PCM garsas ir programos

PCM garso palaikymas atveria duris integracijai su balso programomis, SMS šliuzais ir sistemomis, kurioms reikalingas skaitmeninis garso perdavimas. Taip vienas modulis gali atlikti ir duomenų perdavimo, ir ryšio funkcijas sudėtingesniuose projektuose.

Veikimo diapazonas ir suderinamumas

Įrenginys veikia nuo -40°C iki +75°C temperatūros diapazone, todėl tinka įrengimams, veikiamiems ekstremalių aplinkos sąlygų. EBD070 versija taip pat turi sertifikatų rinkinį, įskaitant CE, UKCA, EAC, UCRF, FCC, ISED, RCM, CB, WEEE , kuris palengvina diegimą įvairiuose regionuose.

Komplektacijos turinys

Į komplektą įeina Calyx 5G Red Cap (EBD070) modulis, tvirtinimo rinkinys, 40 kontaktų GPIO ilginamasis laidas, USB-C į USB-A adapteris, greitosios pradžios vadovas ir pakuotė. Šis rinkinys pagreitina darbo pradžią ir palengvina pirmąjį paleidimą, nereikalaujant ieškoti papildomų priedų.
