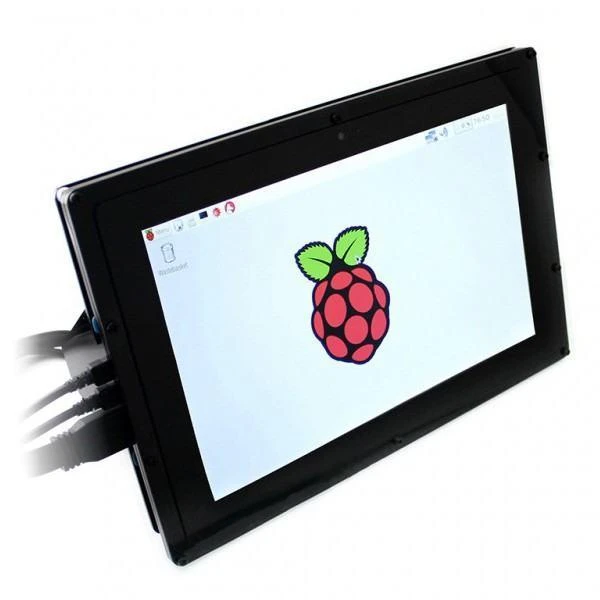

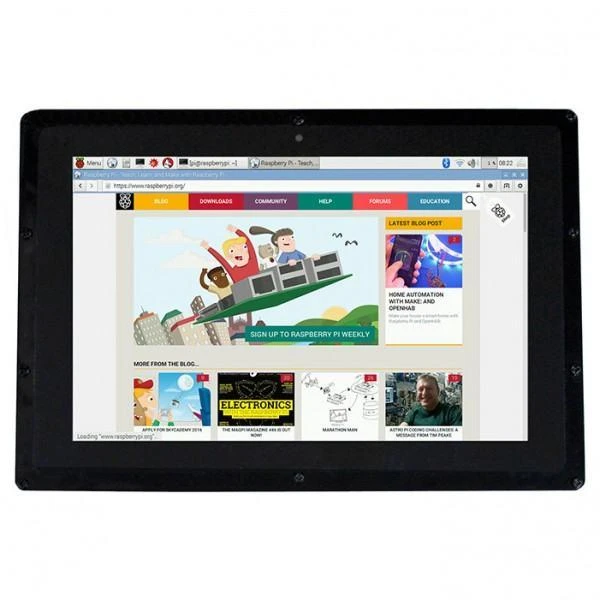

Waveshare Talpinis lietimui jautrus ekranas Raspberry Pi mikrokompiuteriui - LCD IPS 10.1

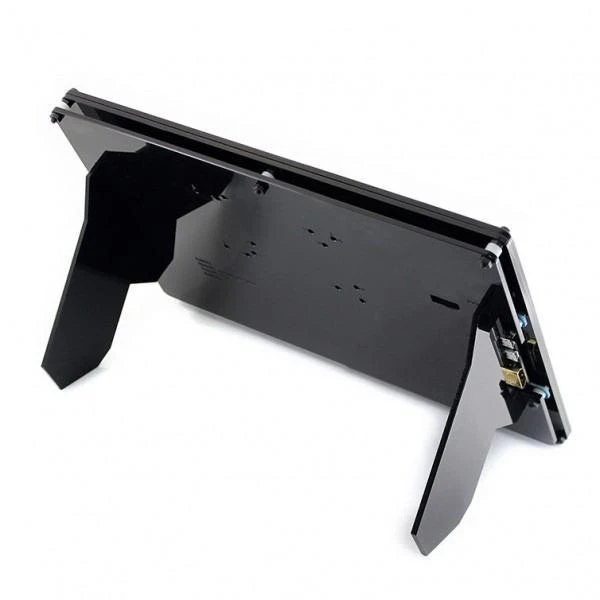

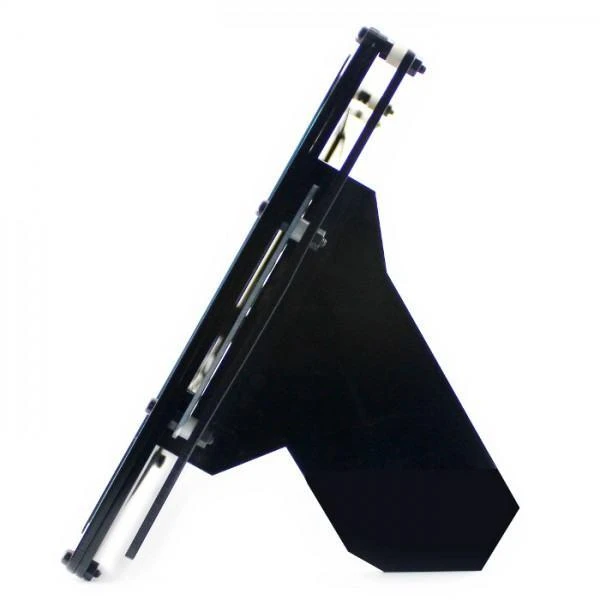

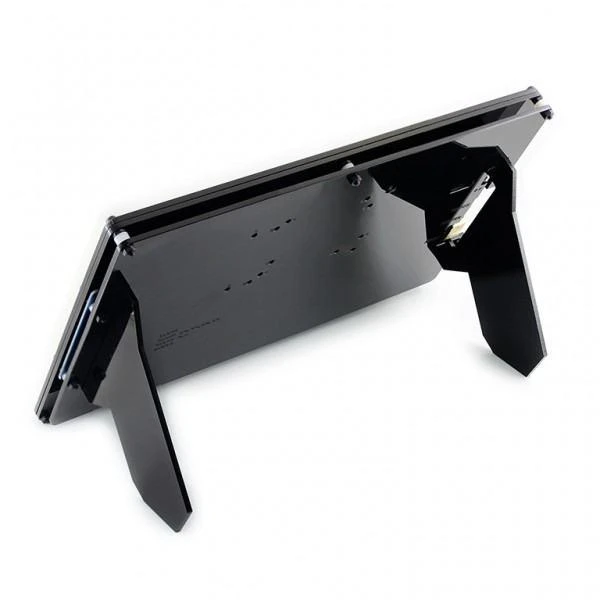

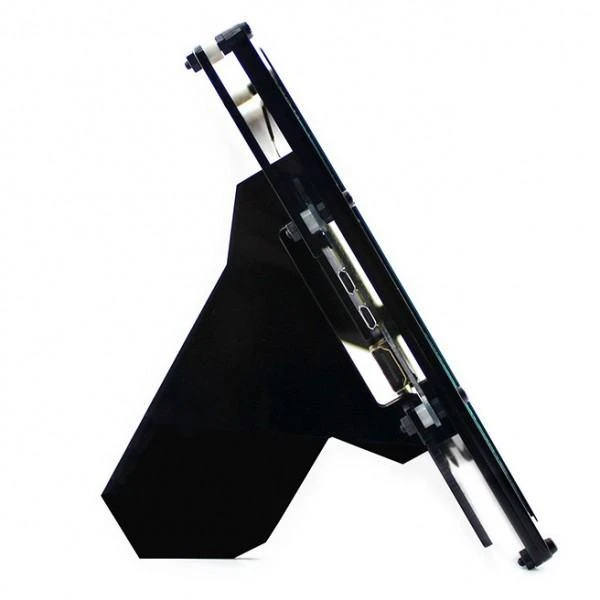

Ekranas su IPS matrica 10,1 '' 1280 x 800 px, Waveshare. Jame yra talpinis jutiklinis skydelis. Veikia su Raspberry Pi versijomis 4B, 3B+, 3B+ 2B, 1B+, 1B, 1A ir Zero ir Zero W per HDMI jungtį ir USB kabelį. Komplekte taip pat yra juodas dėklas, kuriame yra mini kompiuteris su pritvirtintu ekranu.

Specifikacijos:

• Tipas: lietimui jautrus ekranas
• Įstrižainė: 10.1'
• Skiriamoji geba: 1280 x 800 px
• Veikia su:
• Raspberry Pi 3/2/+/Zero (veikia tiesiogiai, be papildomų tvarkyklių)
• Beagle Bone Black
• Banana Pi / Banana Pro

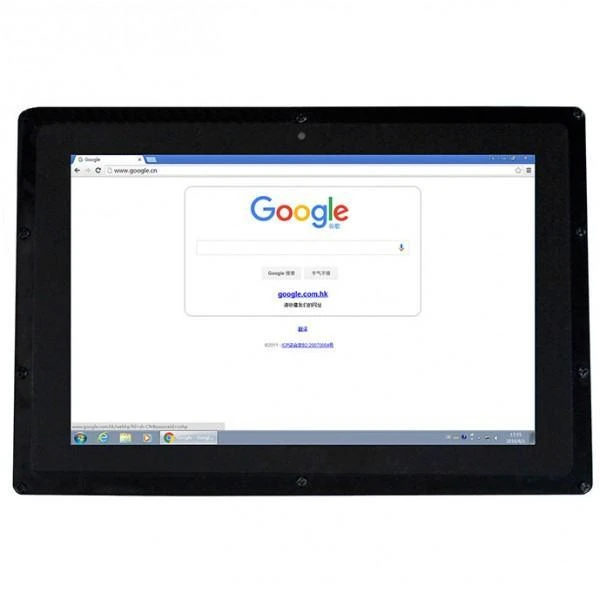

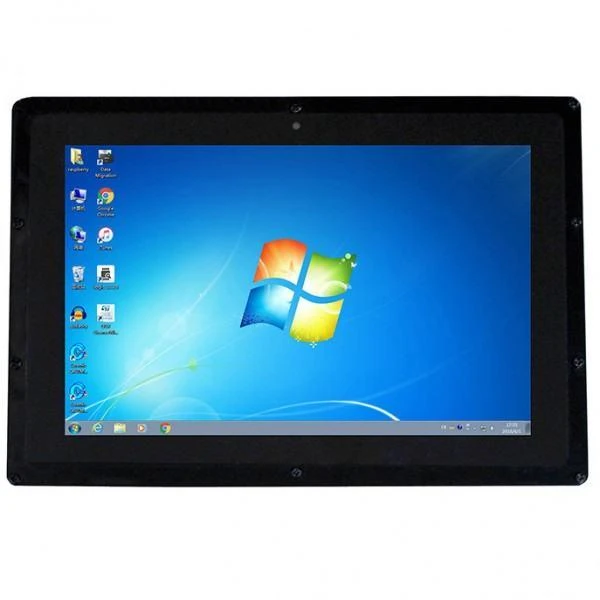

• Windows 7 / 8 / 8.1 / 10
• Veikia su visais HDMI įrenginiais (prisilietimo funkcija tuo metu nepasiekiama)
• 4 montažinės skylės (varžtai įeina į rinkinį)
• Ekrano matmenys: 135.60x216.96mm
• Išoriniai korpuso matmenys: 274.11x187mm
• Spalva: juoda

Programavimas

Ekranas veikia su naujausia Raspbian programine įranga, be specialių tvarkyklių. Tam, kad ekranas rodytų tinkamos rezoliucijos vaizdą, reikia pakeisti kintąmąjį nustatymuose. Tą atlikti galite atidarę config.txt įvedę kodą:

• sudo nano /boot/config.txt

o šio failo pabaigoje reikia pridėti sekančias instrukcijas:

• max_usb_current=1
• hdmi_group=2
• hdmi_mode=1
• hdmi_mode=87
• hdmi_cvt 1280 800 60 6 0 0 0

Po pakeitimų, reikėtų paleisti Raspberry iš naujo.

Rinkinį sudaro:

• Lietimui jautrus 10,1' ekranas
• HDMI laidas
• Maitblokis 5V 2A
• Montažiniai varžtai
• USB - microUSB laidas prisilietimo sąsajai
• Dėžutė Raspberry Pi ir ekranui - juoda
