Mini jungiklis Push MOSFET SV...

Name: Mini jungiklis Push MOSFET SV 4.5-40V/4A, su apsauga prieš atvirkštinę srovę, Pololu 2809
Brand: Pololu
SKU: 16140418
Price: 10.70 EUR
Availability: InStock

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite LP Express paštomatuose nuo 1.⁹⁹ €

Pristatymas į namus nuo 3.⁴⁹ €

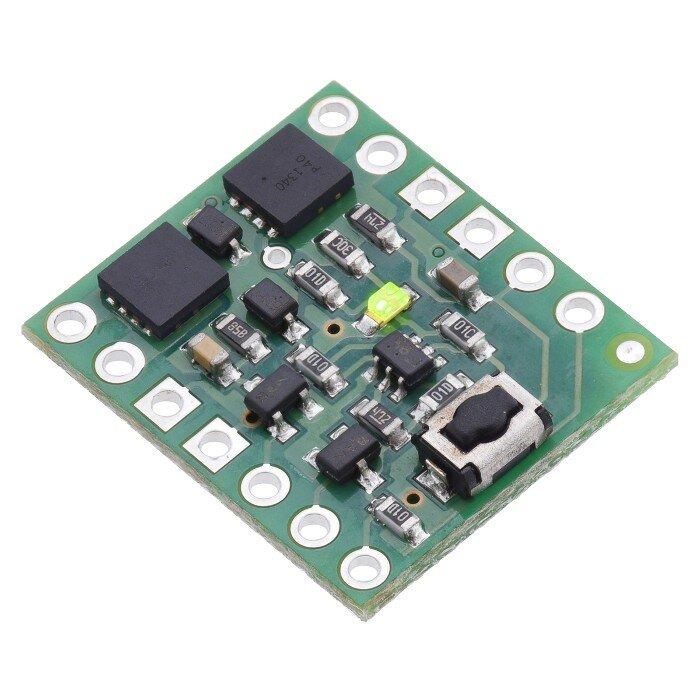

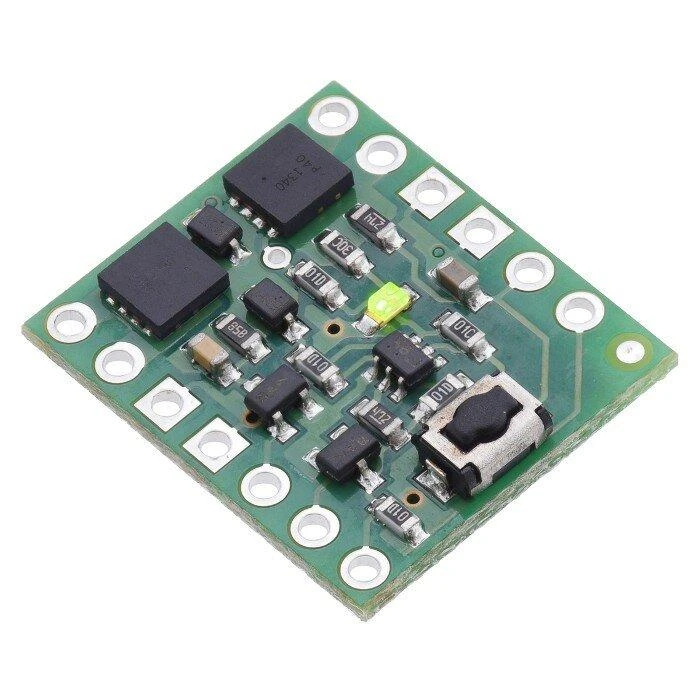

Modulis su mygtuku yra alternatyva mechaniniams mygtukams. Jungiklis yra bistabilus, vienas paspaudimas įjungia maitinimą, dar vienas paspaudimas jį išjungia. Papildomos įvestys leidžia, pavyzdžiui, automatinį išjungimą. Modulis veikia nuo 4,5 V iki 40 V įtampos, kai srovė sunaudojama iki 4 A. Plokštė turi mažą mygtuką, leidžia prijungti išorinius mygtukus. Jungiklio srovė neveikia valdomos sistemos, todėl galite naudoti skirtingus mygtukus, kad valdytumėte reikšmingą energijos kiekį.

Specifikacijos:

Didžiausia įtampa: 40 V
Rekomenduojama darbinė įtampa: nuo 4,5 iki 32 V
Nuolatinė srovė esant 55 °C: 2 A
Nuolatinė srovė esant 150 °C: 4,3 A
Didžiausia srovė: 7,2 A
LED spalva: žalia

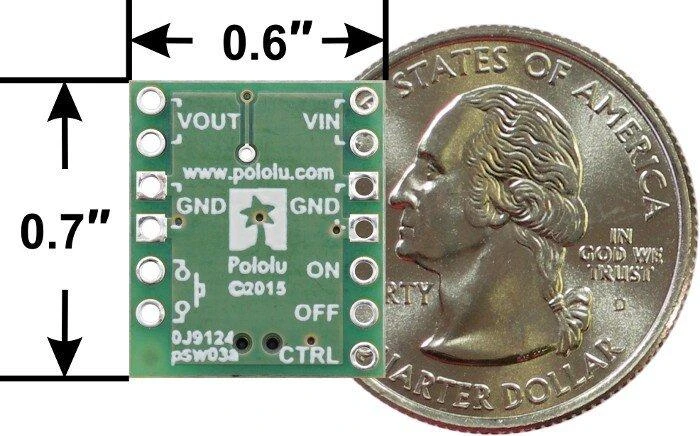

Matmenys: 15 x 18 x 3 mm
Svoris: 0,6 g

Nuorodos:
Gamintojo puslapis

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Pololu
Modelis

AN-04854
Modelio pavadinimas

AN-04854

Gamintojas Pololu
Tipas Jungikliai
Spalva Žalia

Atsiliepimų nėra

Atsiliepimų politika

1. Kaip veikia šis mygtukinis jungiklio modulis?

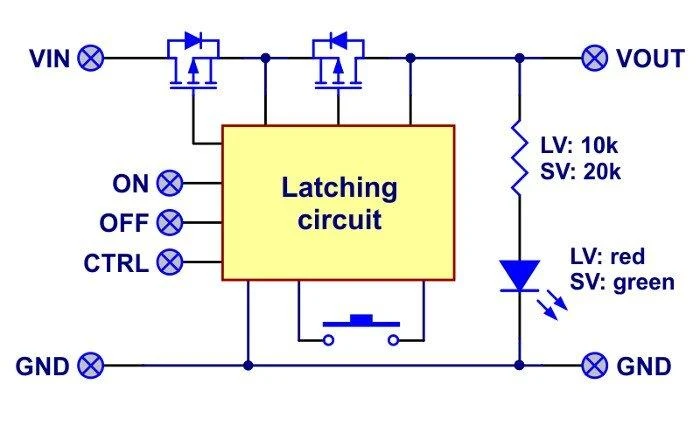

Šis Pololu jungiklio modulis yra bistabilus. Vienas mygtuko paspaudimas įjungia maitinimą, o kitas – išjungia. Valdymo sistemoje naudojamas MOSFET tranzistorius, todėl galima valdyti didesnę srovę, nei praeina per patį mygtuką. Tai leidžia naudoti nedidelį valdymo mygtuką stiprioms apkrovoms.

2. Kokią apkrovą gali valdyti šis jungiklis?

Modulis gali valdyti nuolatinę srovę iki 4 amperų. Didžiausia leistina įtampa yra 40 voltų, o rekomenduojama darbinė įtampa – nuo 4,5 iki 32 V. Įrenginys tinka įvairiems projektams, pavyzdžiui, valdant LED juosteles ar mažus variklius, nes turi atitinkamą galios perjungimo gebėjimą.

3. Ar įrenginys turi apsaugą nuo perkrovos?

Taip, ši plokštė turi integruotą apsauginę grandinę. Ji saugo modulį ir valdomą sistemą nuo didelės srovės ar trumpojo jungimo. Apsaugos mechanizmas veikia automatiškai, užtikrinant ilgaamžiškumą ir patikimą veikimą įvairiomis sąlygomis, kai naudojama su tinkamu maitinimo šaltiniu.

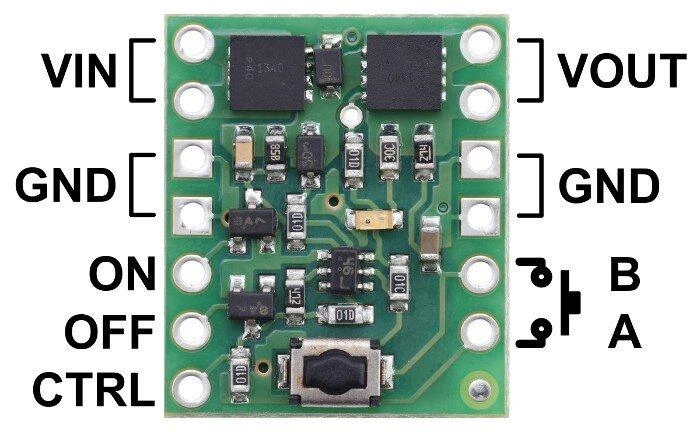

4. Ar galima prijungti išorinį valdymo mygtuką?

Plokštėje yra specialios įvestys, skirtos prijungti išorinius valdiklius. Tai suteikia lankstumo montavimo metu. Galite naudoti bet kokį mygtuką, kuris atitinka modulio reikalavimus, kad valdytumėte pagrindinę grandinę, nes valdymo signalas yra izoliuotas nuo perjungiamos galios linijos.

5. Koks yra šio perjungimo modulio darbinis temperatūros diapazonas?

Gaminys yra pritaikytas veikti esant aukštai aplinkos temperatūrai. Pavyzdžiui, nuolatinė 4 amperų srovė gali tekėti esant iki 55 laipsnių Celsijaus temperatūros. Aukštesnėje temperatūroje leistina srovė mažėja, todėl svarbu atsižvelgti į šilumos išsklaidymą projektuojant galutinį įrenginį.
