Name: DFRobot Gravity MOSFET maitinimo valdiklis
Brand: Dfrobot
SKU: 15738973
Price: 10.51 EUR
Availability: InStock

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite LP Express paštomatuose nuo 1.⁹⁹ €

Pristatymas į namus nuo 3.⁴⁹ €

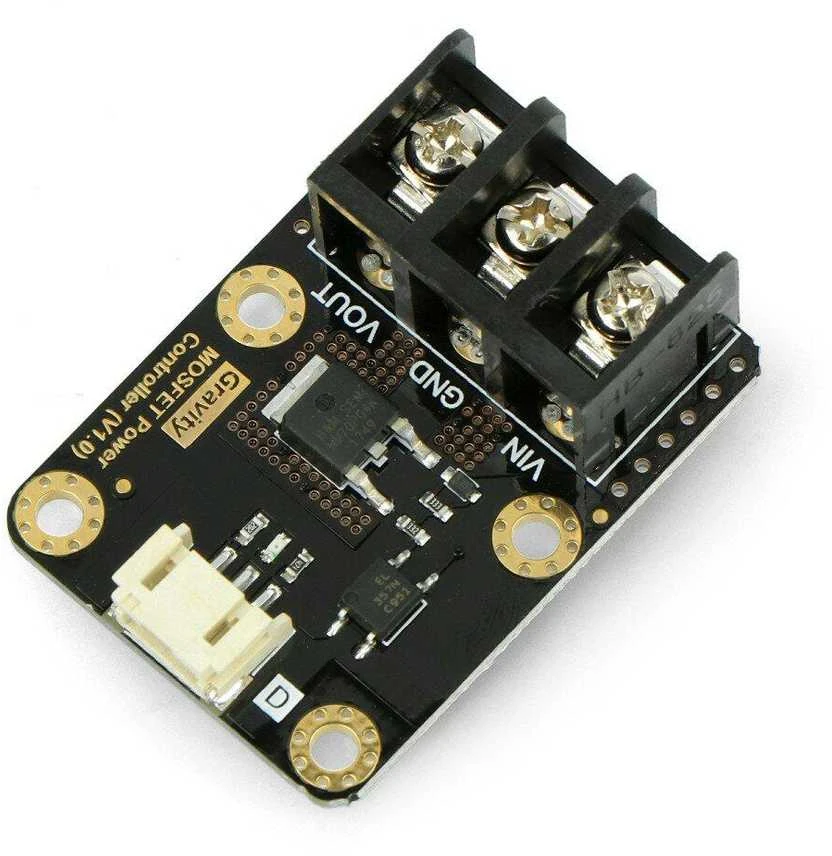

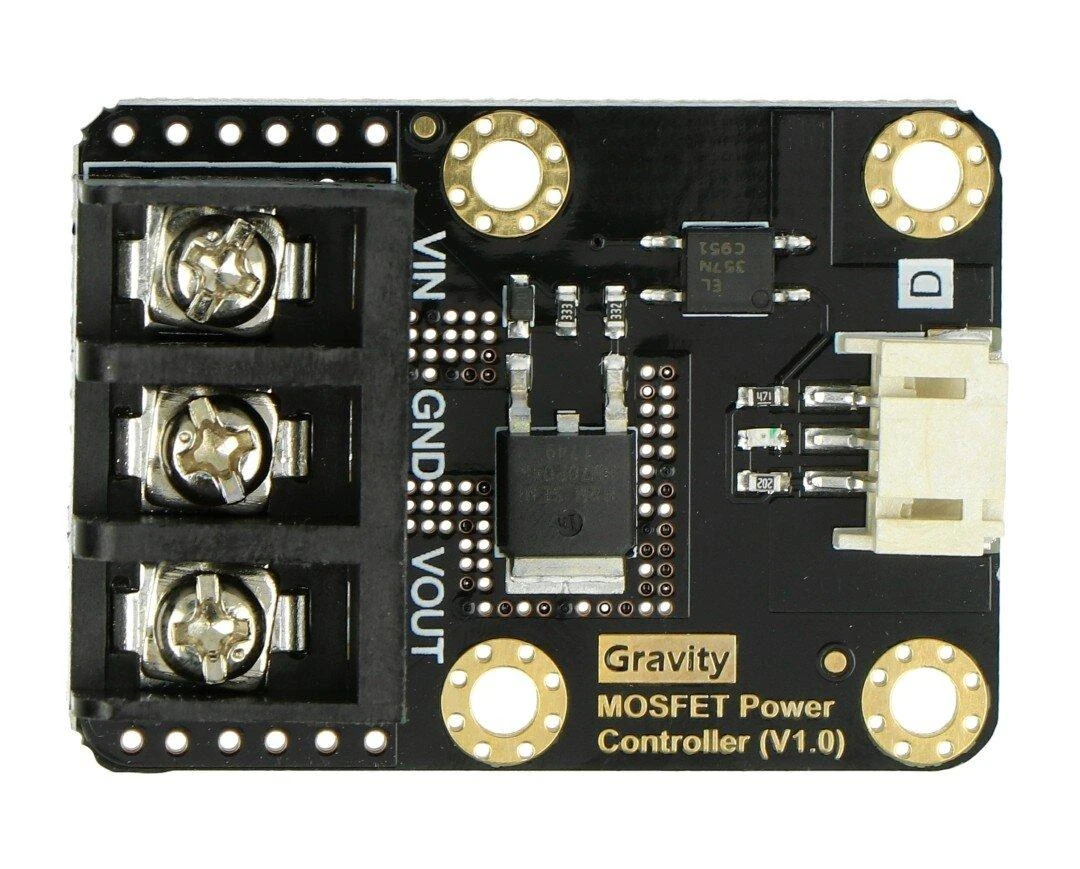

Jungiklis, leidžiantis valdyti įrenginį, kuriam reikalinga didelė srovė. Veikia kaip relė, pagrįsta tranzistoriumi MOSFET. Maitinamas nuo 5 V iki 36 V įtampos, srovės suvartojimas siekia iki 20 A (esant didesnei nei 10 A srovei rekomenduojama naudoti papildomą radiatorių). Skaitmeninis valdymo sistemos signalas nuo 3,3 V iki 10 V keičia jungiklio būseną. Jį galima valdyti bet kokiu mikrovaldikliu, pvz. Arduino arba Raspberry. Komplekte laidas, pritaikytas Gravity DFRobot IO išplėtimo priedėliui.

Specifikacijos:

Maitinimo įtampa: nuo 5 V iki 36 V
Darbinė srovė: nuo 0 A iki 20 A (virš 10 A, rekomenduojame naudoti papildomą radiatorių)
Loginės sistemos darbinė įtampa: nuo 3,3 V iki 10 V
Perjungimo signalas: nuo 3,3 V iki 10 V
Perjungimo dažnis: nuo 0 kHz iki 1 kHz
Būdingas perjungimas:

Įjungimo laikas: 20 µs
Išjungimo laikas: 50 µs

Darbinė temperatūra: nuo -55 °C iki 155 °C
Matmenys: 44 x 32 mm

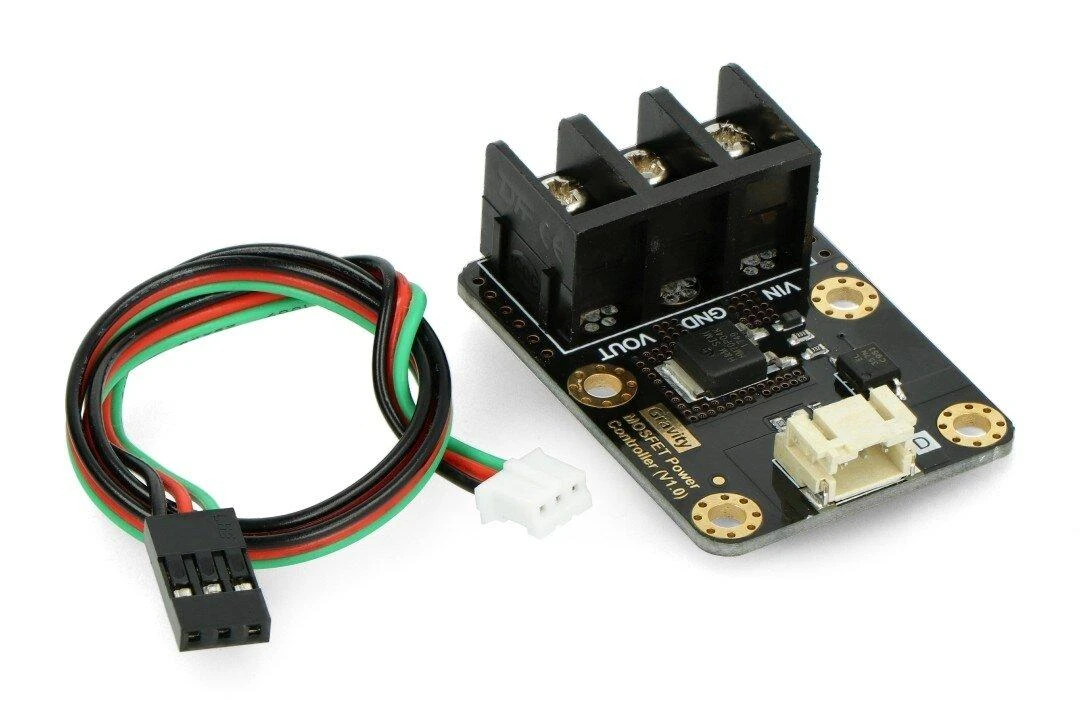

Komplekte:

Gravity skaitmeninio jutiklio laidas

Nuorodos:
Gamintojo puslapis
Manualas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Dfrobot
Modelis

AN-08104
Modelio pavadinimas

AN-08104

Gamintojas Dfrobot
Tipas Valdikliai

Atsiliepimų nėra

Atsiliepimų politika

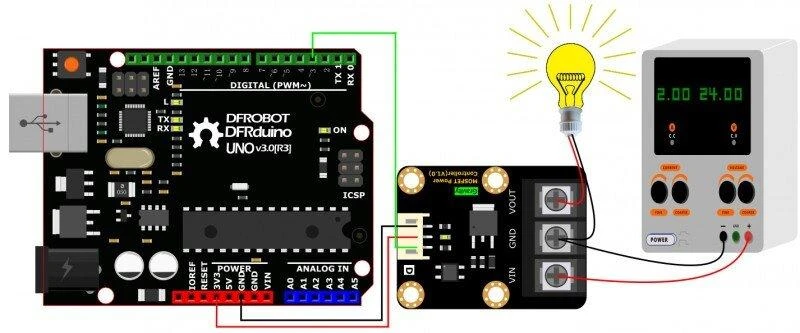

1. Kaip valdyti didelės galios įrenginį su Arduino?

Šis DFRobot Gravity MOSFET valdiklis leidžia saugiai valdyti galingus įrenginius, pvz., šildytuvus ar variklius, naudojant Arduino plokštę. Jis veikia kaip elektroninis jungiklis, priima signalą iš mikrokontrolerio ir perduoda iki 20 A srovę. Valdymui reikia tik vieno skaitmeninės išėjimo kaiščio. Šis modulis yra patogus sprendimas apsaugai grandinės nuo perkrovos.

2. Kokią maksimalią srovę gali perjungti šis jungiklis?

Modulis palaiko iki 20 amperų nuolatinės srovės apkrovą, todėl tinka daugeliui energiją vartojančių prietaisų. Esant didesnei nei 10 A apkrovai, būtina sumontuoti papildomą aušinimo radiatorų, kad būtų užtikrintas patikimas veikimas ir išvengta perkaitimo. Ši galia pakanka valdyti galingus LED šviesos šaltinius ar mažus elektrinius variklius.

3. Kokio tipo valdymo signalą priima šis modulis?

Prietaisas veikia su skaitmeniniu valdymo signalu, kurio įtampa gali svyruoti nuo 3,3 iki 10 voltų. Tai leidžia jungtį su įvairiais valdikliais, įskaitant Raspberry Pi ar ESP32. Pakanka pateikti aukštos arba žemos įtampos signalą, kad būtų atidarytas arba uždarytas galios kanalas. Toks lankstumas supaprastina sistemos integravimą.

4. Ar reikalingas atskiras maitinimas valdymo grandinei?

Papildomo maitinimo šaltinio valdymui nereikia, nes modulis maitinamas tiesiogiai nuo pagrindinės 5–36 voltų įtampos. Valdymo signalas yra izoliuotas, todėl apsaugo jautrią valdymo elektroniką. Šis dizaino sprendimas sumažina jungčių skaičių ir supaprastina įrenginio montavimą jūsų projektuose, sutaupydamas laiką ir resursus.

5. Su kokiais įtampos šaltiniais gali veikti šis galios rakto modulis?

Šis stiprintuvas gali dirbti su labai plačiu įtampos diapazonu – nuo 5 iki 36 voltų. Dėl to jis tinka tiek žemos įtampos (pvz., 12 V), tiek aukštesnės (pvz., 24 V) sistemoms. Platus darbinis diapazonas užtikrina universalumą ir leidžia naudoti įvairius akumuliatorius ar maitinimo blokus, nekeičiant įrangos.
