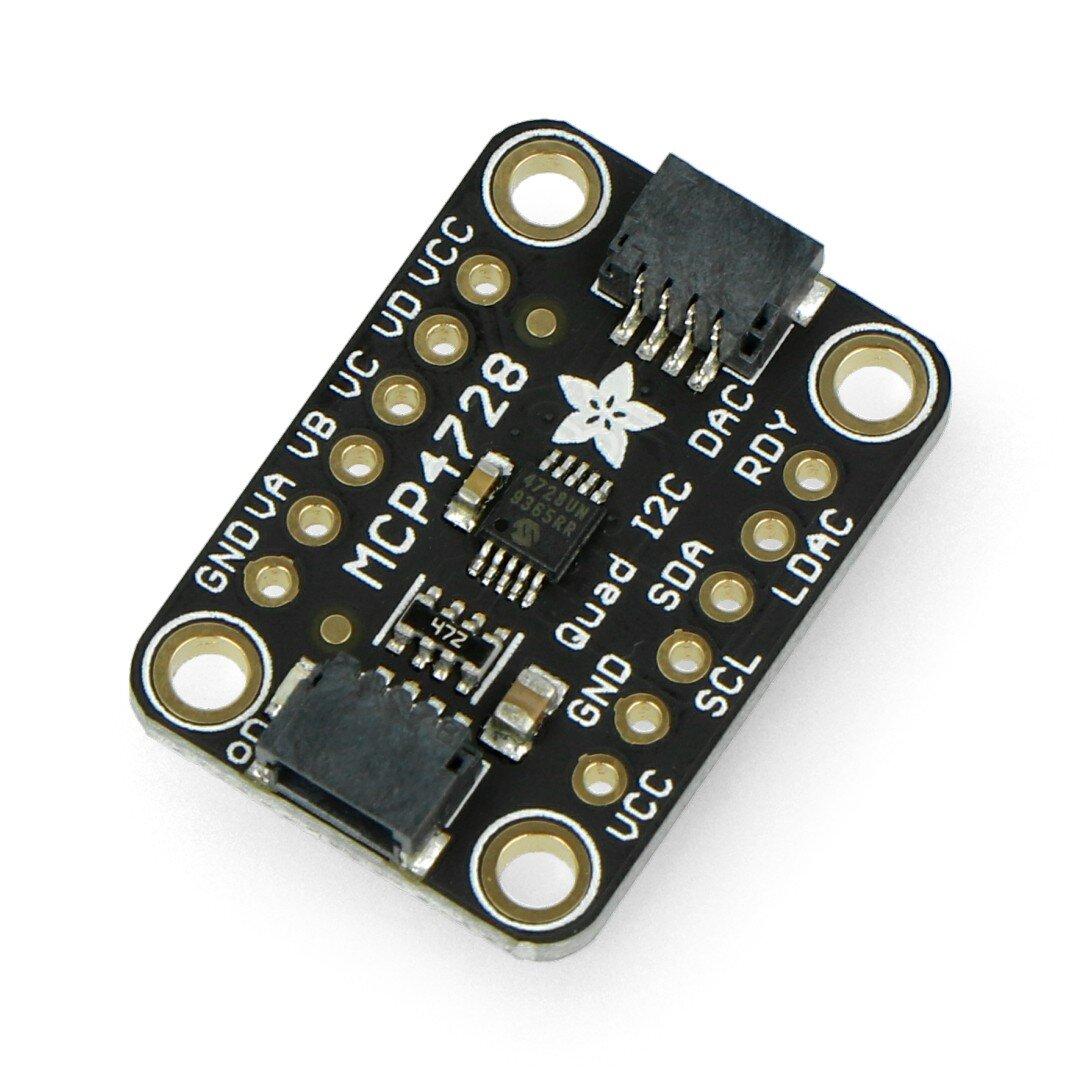

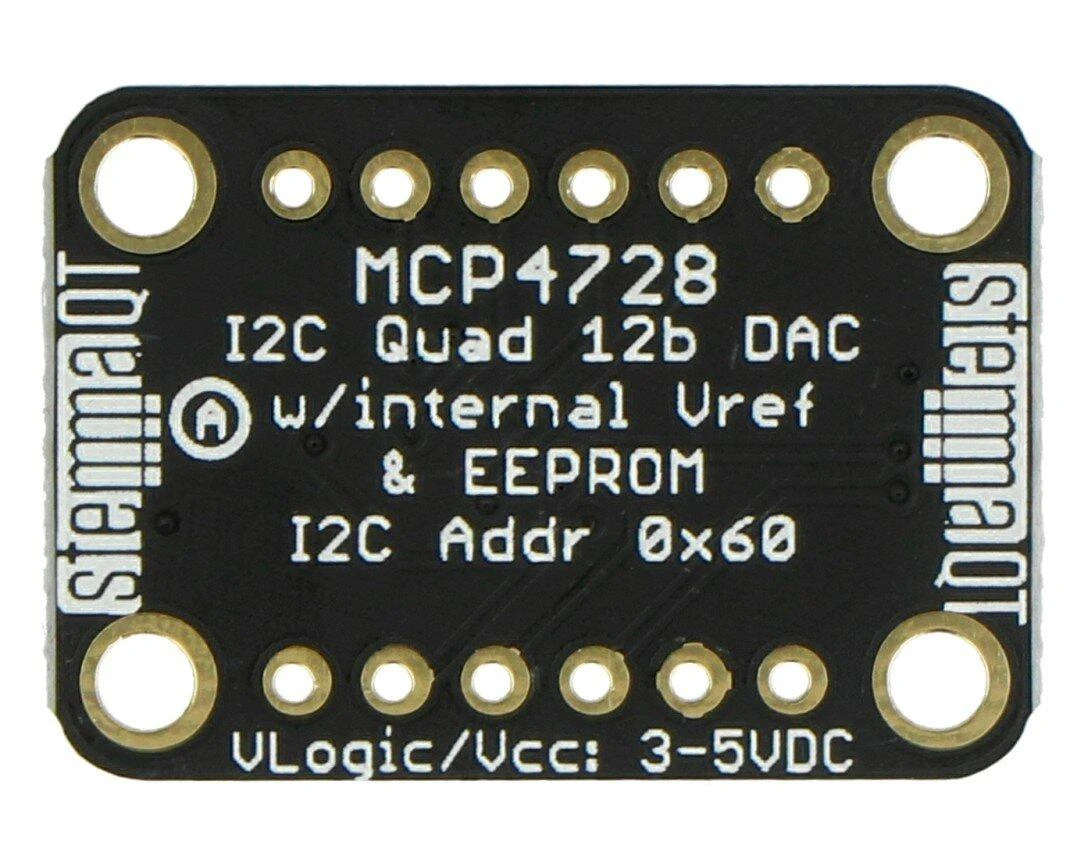

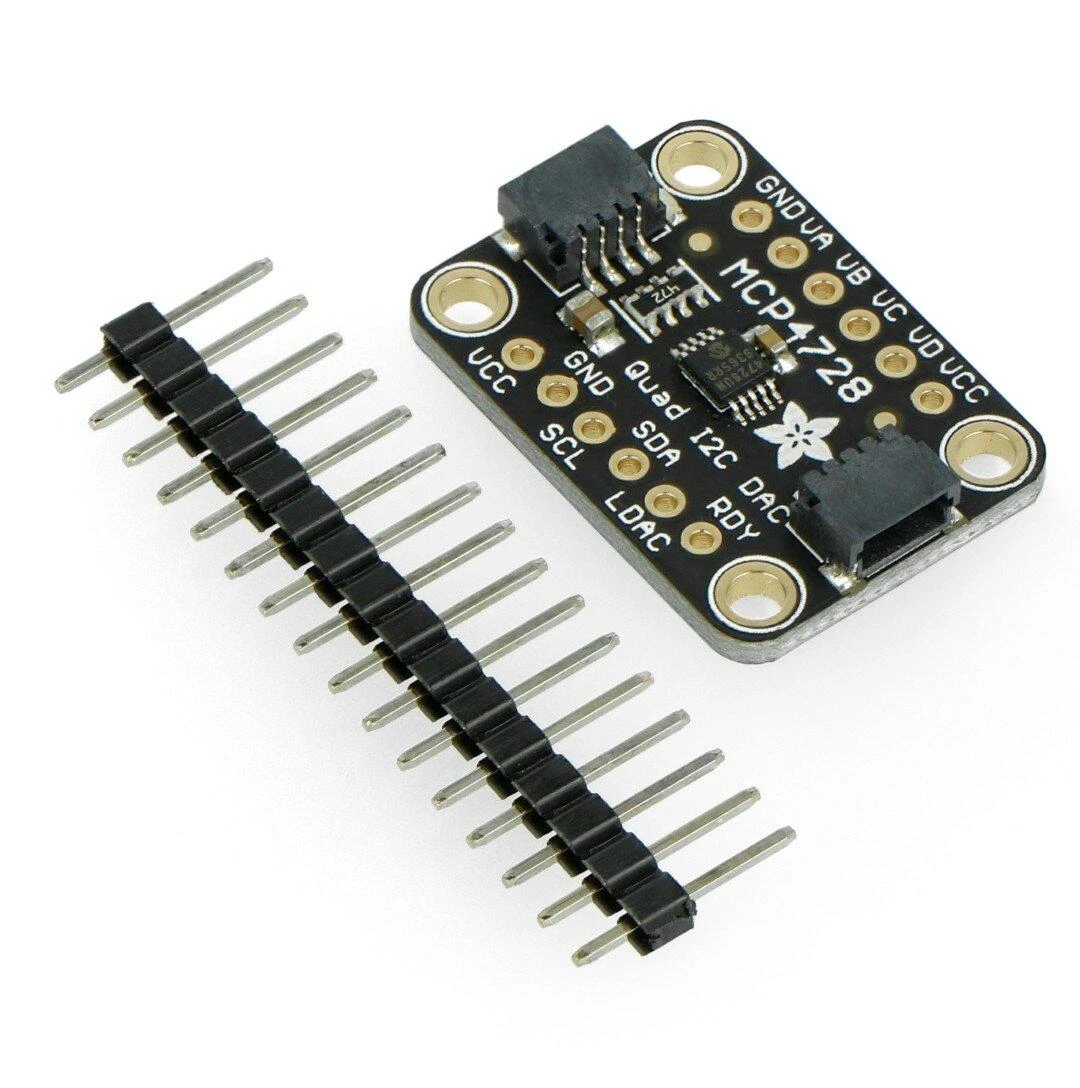

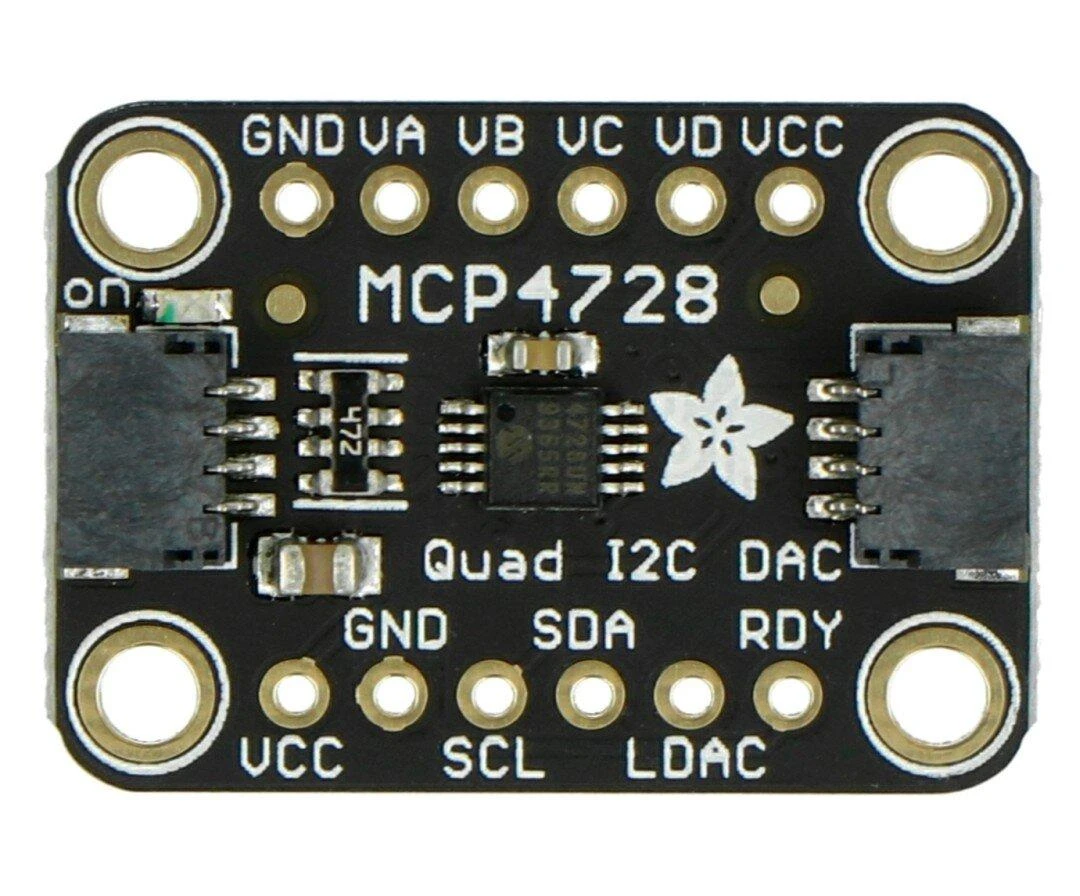

Skaitmeninis-analoginis keitiklis, pagrįstas MCP4728 mikroschema. Tai leidžia gauti 4 analoginius išėjimus iš bet kurio mikrovaldiklio, turinčio I2C sąsają, pvz. Arduino. Keitiklis maitinamas nuo 2,7 V iki 5,5 V. Skiriamoji geba yra 12 bitų. Kad būtų lengviau prijungti, jame yra Qwiic jungtys. DAC keitikliai naudojami pvz. garsui generuoti, muzikos instrumentams valdyti ir daugeliui kitų projektų.

Specifikacijos:

Maitinimo įtampa: nuo 2,7 iki 5,5 V
Sąsaja: I2C
Analoginių kanalų skaičius: 4
Rezoliucija: 12 bitų
Integruotas EEPROM
Išėjimo įtampos diapazonas:

naudojant vidinį VREF (2,048 V):

0,000 V - 2,048 V, kai Gain nustatymas = 1
0,000 V - 4,096 V kai Gain nustatymas = 2

naudojant išorinį VREF (VDD):

nuo 0,000 V iki VDD

Koregavimo laikas: 6 us (paprastai)
Numatytasis I2C adresas: 0x60
Matmenys: 25,7 x 17,8 x 4,6 mm
Svoris: 1,5 g

Nuorodos:
Gamintojo puslapis
Manualas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Adafruit
Modelis

AN-16457
Modelio pavadinimas

AN-16457

Gamintojas Adafruit
Tipas Keitikliai

Atsiliepimų nėra

Atsiliepimų politika

1. Kaip prijungti šį DAC keitiklį prie Arduino?

MCP4728 modulis su I2C sąsaja lengvai jungiasi prie Arduino valdiklio. Naudokite standartines I2C jungtis (SCL, SDA) ir maitinkite nuo 5V. Šis keturių kanalų keitiklis leidžia valdyti keletą analoginių įrenginių vienu metu, o Qwiic lizdai dar labiau supaprastina montavimo procesą be litavimo.

2. Koks yra šio modulio skiriamasis gebėjimas?

Šis skaitmeninis-analoginis keitiklis turi 12 bitų skiriamąją gebą. Tai suteikia 4096 skirtingus įtampos lygius, užtikrinant didelį tikslumą valdant išėjimo signalą. Aukšta raiška yra svarbi, kai reikia tiksliai generuoti įtampą arba kurti kompleksinius garso bangos formas muzikos projektams.

3. Kokią įtampą gali generuoti šis keturių kanalų keitiklis?

Išėjimo įtampa priklauso nuo nustatymų. Naudojant vidinę etaloninę 2.048V šaltinį, diapazonas yra 0–2.048V arba 0–4.096V. Taikant išorinį VDD maitinimą, galima gauti signalą nuo 0 iki tiek voltų, kiek tiekia maitinimo šaltinis, pavyzdžiui, iki 3.3V arba 5V.

4. Kam reikalingas integruotas EEPROM atminties blokas?

Vidinis EEPROM leidžia išsaugoti nustatytas išėjimo reikšmes ir nustatymus. Įrenginys gali atkurti paskutinę konfigūraciją įjungus maitinimą, nereikalaujant papildomos programos iš mikrokontrolerio. Ši funkcija yra patogi kuriant autonominius įrenginius, kurie turi veikti iš karto po paleidimo.

5. Koks yra tipinis šio ADC modulio atsako laikas?

Įtampos nustatymo laikas paprastai yra 6 mikrosekundės. Toks greitas atsakas leidžia moduliui sklandžiai keisti išėjimo signalą net greitoje dinaminėje programoje. Šis greitis yra pakankamas daugeliui realaus laiko taikymų, tokių kaip audio sintezė arba greitas valdymo signalų generavimas.
