LCD modulis 4 eilučių 20 simbolių LCD20x4 ( I²C ) su PCF8574 ir mėlynu pašvietimu JOY-IT

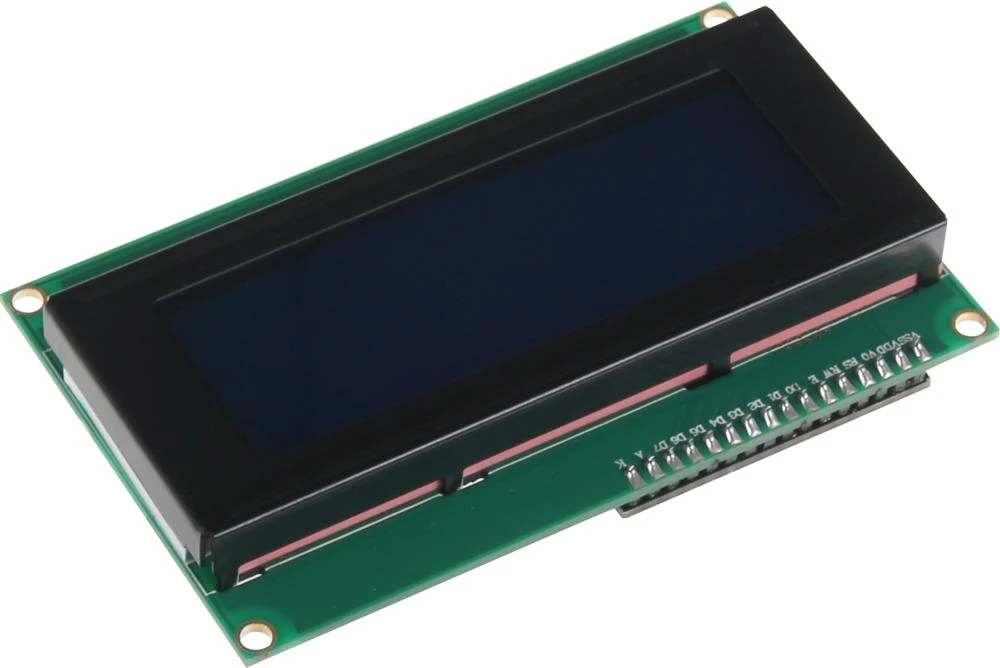

Joy-IT SBC-LCD20x4 I2C LCD ekranas 20x4 simbolių su mėlynu foniniu apšvietimu

Joy-IT SBC-LCD20x4 – tai 20x4 simbolių LCD ekranas su integruotu I2C adapteriu, skirtas Arduino, Raspberry Pi, ESP32, ESP8266 ir kitų mikrovaldiklių projektams. Ekranas naudoja populiarų PCF8574 I2C valdiklį ir yra suderinamas su pramoniniu HD44780 standartu , todėl gali būti lengvai integruojamas į įvairias elektronikos bei IoT sistemas.

Dėl integruoto I2C modulio ekranui prijungti reikia vos keturių laidų – maitinimo, GND, SDA ir SCL. Tai leidžia taupyti mikrovaldiklio įėjimus ir supaprastina montavimą net sudėtingesniuose projektuose.

20x4 simbolių ekranas

Ekranas leidžia vienu metu atvaizduoti iki 80 simbolių keturiose eilutėse.

• 20 simbolių vienoje eilutėje
• 4 informacijos eilutės
• Iš viso 80 simbolių
• Aiškus teksto atvaizdavimas
• Tinka valdymo ir stebėjimo sistemoms

Integruota I2C sąsaja

PCF8574 I2C adapteris sumažina reikalingų mikrovaldiklio kontaktų skaičių.

• Integruotas PCF8574 valdiklis
• Reikalingos tik 4 jungtys
• SDA ir SCL duomenų linijos
• Paprastas prijungimas
• Mažesnis laidų kiekis projekte

HD44780 suderinamumas

• Pramoninis HD44780 standartas
• Platus bibliotekų palaikymas
• Suderinamas su Arduino IDE bibliotekomis
• Suderinamas su Raspberry Pi projektais
• Lengvas programavimas

Mėlynas foninis apšvietimas

Ryškus mėlynas LED apšvietimas užtikrina gerą informacijos matomumą įvairiomis apšvietimo sąlygomis. Foninį apšvietimą galima išjungti naudojant integruotą jungiklį.

• Mėlynas LED foninis apšvietimas
• Aiškiai matomi simboliai
• Reguliuojamas kontrastas
• Galimybė išjungti apšvietimą

Platus suderinamumas

• Arduino Uno, Mega, Nano
• Raspberry Pi
• ESP32
• ESP8266
• STM32 platformos
• IoT projektai
• Mikrovaldiklių sistemos

Pritaikymo sritys

• Namų automatizavimas
• Matavimo prietaisai
• IoT sistemos
• Pramoniniai valdikliai
• Robotikos projektai
• Mokomieji projektai
• Informaciniai ekranai

Techninės specifikacijos

• Gamintojas: Joy-IT
• Modelis: SBC-LCD20x4
• Ekrano tipas: LCD simbolinis ekranas
• Ekrano dydis: 20 x 4 simboliai
• Valdiklis: PCF8574
• Suderinamumo standartas: HD44780
• Sąsaja: I2C
• I2C adresų diapazonas: 0x20 – 0x27
• Loginiai lygiai: 3.3 V ir 5 V
• Maitinimo įtampa: 5 V
• Foninis apšvietimas: Mėlynas LED
• Matmenys: 98 × 60 × 20 mm
• Svoris: 76 g
