M5Stack Hall jutiklis A3144E,...

Name: M5Stack Hall jutiklis A3144E
Brand: M5Stack
SKU: 16551680
Price: 13.80 EUR
Availability: InStock

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite LP Express paštomatuose nuo 2.⁴⁹ €

Pristatymas į namus nuo 3.⁴⁹ €

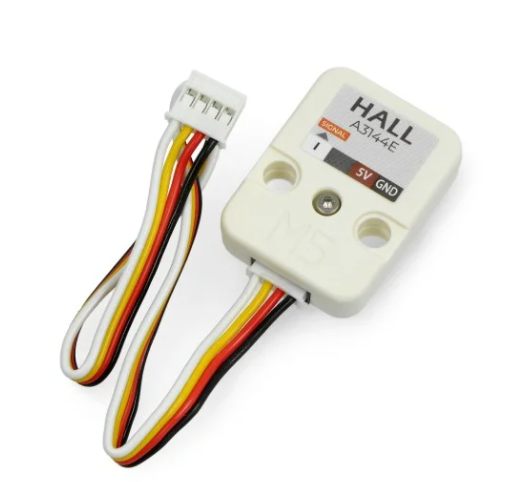

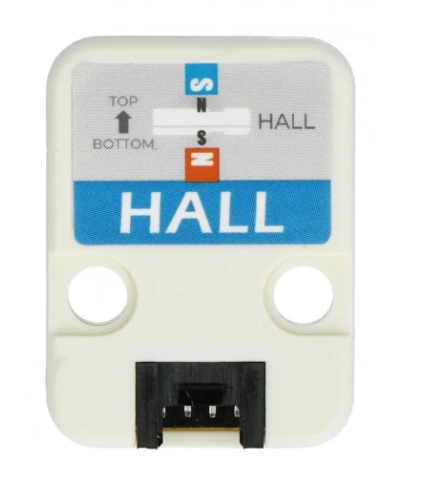

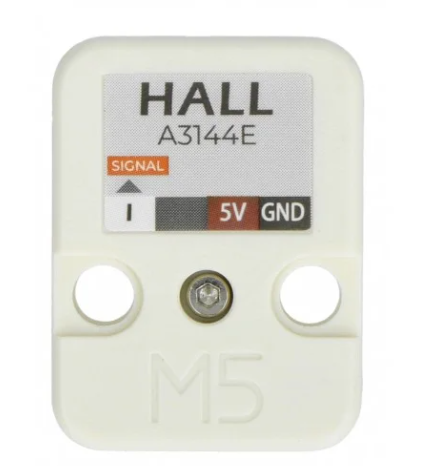

„Hall“ jutiklis „Unit“ tipo plėtinys modulio pavidalu. Įrengti trys jutikliai, A3144E mikroschema, kurie yra integruoti viduje ir apdorojami 74HC serijos loginių IC. Modulis leidžia aptikti magnetinį lauką, naudojamas signalizacijos projektuose (pvz., Durų atidarymo signalizacija), kaip artumo jutiklis ir greičio nustatymas.

Siūlomas jutiklio pritaikymas

„Hall“ jutikliui būdingas greitas atsako laikas ir didelis matavimo jautrumas. Tai vieno poliaus įtaisas, kuris raudonu šviesos diodu signalizuoja vartotojo būseną. Jis gali būti naudojamas kaip:
Jutiklis - durų atidarymo signalizacija
Magnetinio lauko artumo detektorius
Skaitiklis - pažangus greičio matavimas

Specifikacija:

Hall jutiklis: A3144E x3
Integruota logika: 74HC08D
Būsenos ekranas: raudonas šviesos diodas
Išvesties lygis: aktyvi žema būsena
Palaikomos kūrimo platformos: „Arduino“, „UlFlow“
„Lego“ suderinamas modulis
Matmenys: 24 x 32 x 8 mm
Svoris: 4 g

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas M5Stack
Modelis

AN-18032
Modelio pavadinimas

AN-18032

Gamintojas M5Stack
Tipas Jutikliai

Atsiliepimų nėra

Atsiliepimų politika

1. Ką galima sujungti su M5Stack Hall jutikliu?

Šis jutiklis yra suderinamas su Arduino ir UIFlow kūrimo aplinkomis, todėl lengvai integruojamas į įvairius elektronikos projektus. Taip pat jis turi LEGO suderinamą korpusą, kuris patogus prototipavimui ir mokymuisi. Modulio forma leidžia greitai prijungti prie kitų M5Stack komponentų.

2. Kaip veikia šis magnetinio lauko detektorius?

Modulis naudoja tris A3144E tipo Hall efektų mikroschemas, kurios reaguoja į magnetinį lauką. Signalo apdorojimui naudojamas 74HC serijos loginis grandynas. Įrenginio būseną rodo raudonas šviesos diodas, o išvestis veikia aktyvaus žemo lygio principu.

3. Kur pritaikyti šį artumo jutiklį?

Jis tinka signalizacijos sistemoms, pavyzdžiui, durų ar langų atidarymo stebėjimui. Taip pat gali būti naudojamas kaip magnetinio objekto artumo detektorius arba greičio matuoklis, pavyzdžiui, skaičiuojant sukamųjų dalių apsisukimus. Plati pritaikymo sfera skirta įvairiems automatizavimo uždaviniams.

4. Kokios yra pagrindinės šio įtaiso techninės savybės?

Modulio matmenys yra 24 x 32 x 8 mm, o svoris tik 4 gramai. Jis turi trys integruotus jutiklius ir loginį valdiklį. Kompaktiškas dydis ir mažas svoris leidžia naudoti įrenginį net sudėtingose ir mobiliose konstrukcijose be didelės apkrovos.

5. Kodėl šis įtaisas turi tris jutiklius?

Trys atskiri A3144E elementai leidžia padidinti patikimumą ir tiksliau aptikti magnetinį lauką. Tai pagerina jutiklio jautrumą ir leidžia atlikti sudėtingesnius matavimus. Tokia konstrukcija taip pat suteikia daugiau galimybių projektuojant sistemas su keliais taškais.
