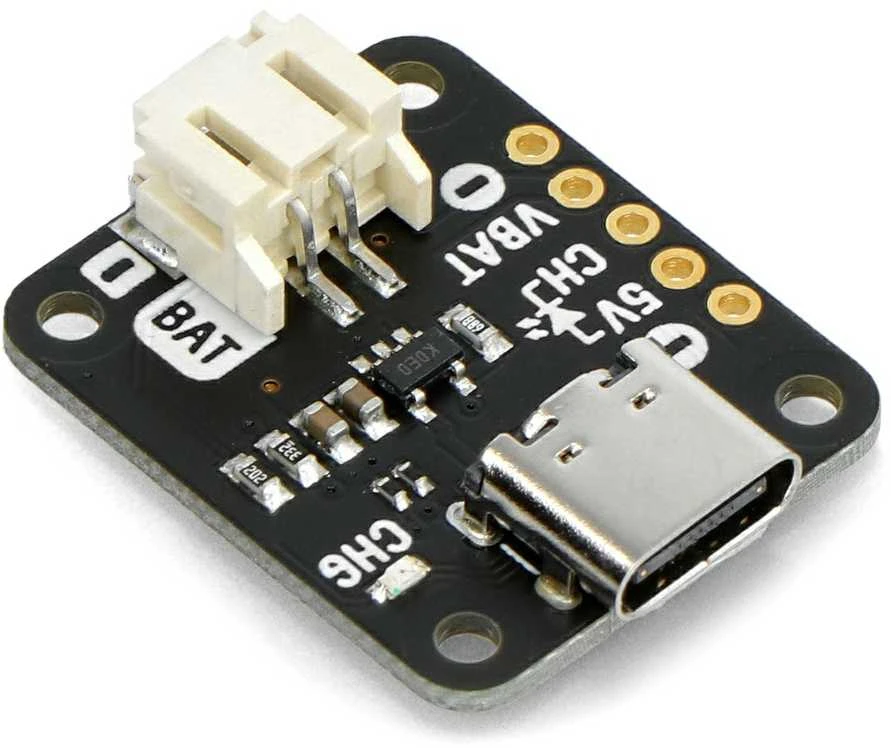

LiPo SHIM - maitinimo dangtelis, skirtas Raspberry Pi Pico - PiMoroni PIM611

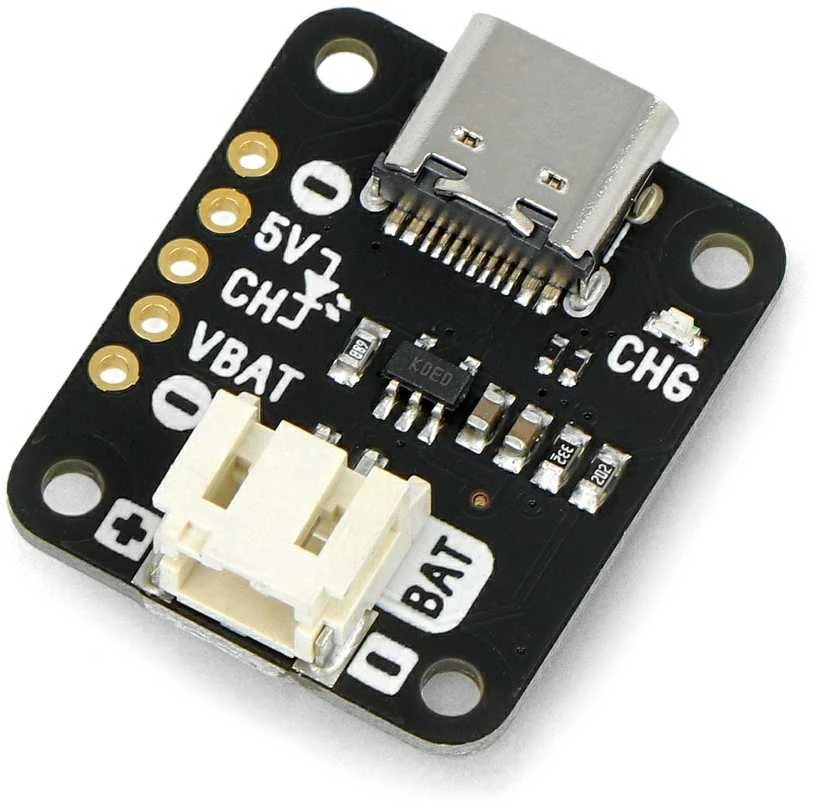

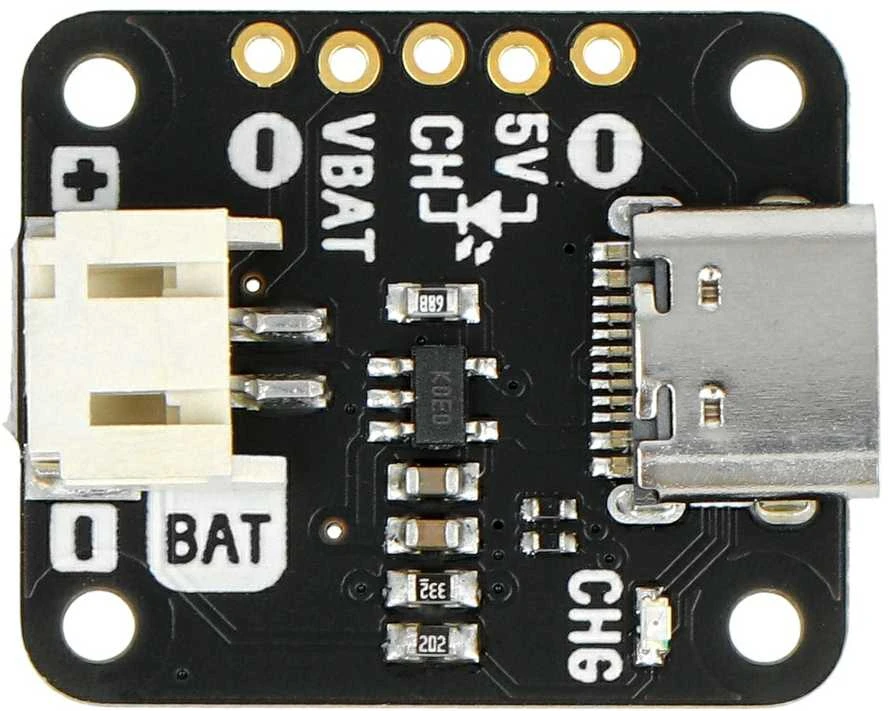

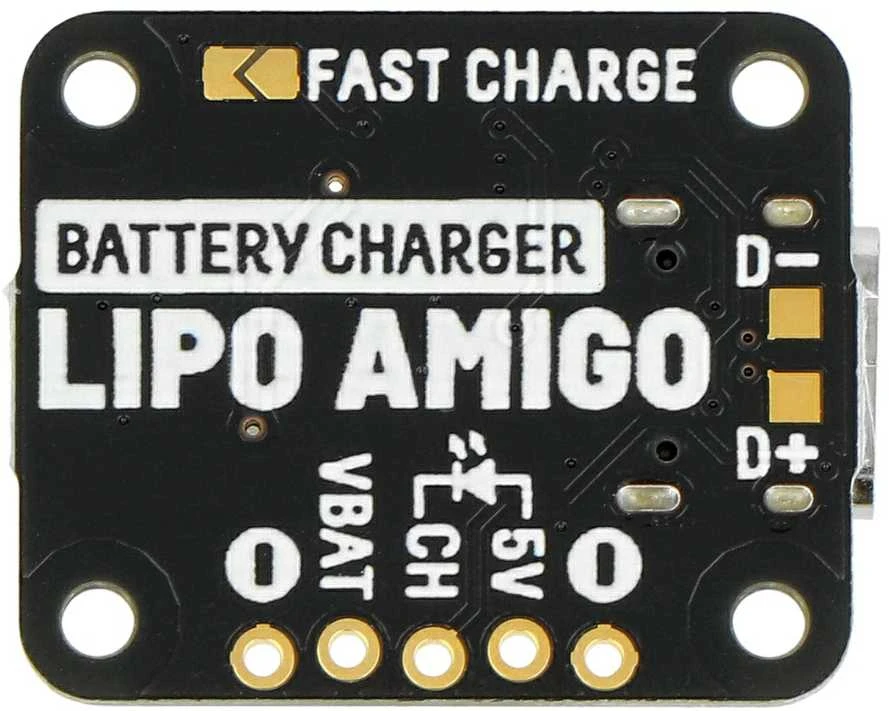

Pimoroni Li-Pol - tai modulis, skirtas ličio polimerų akumuliatoriams ir ličio jonų akumuliatoriams įkrauti. Be to, gaminys turi C tipo USB jungtį, skirtą maitinimo šaltiniui prijungti, ir JST-PH lizdą, skirtą akumuliatoriams prijungti. Modulis praturtintas mygtuku, kuriuo įjungiamas ir išjungiamas maitinimas, o plokštėje yra diodai, rodantys esamą įkrovimo būseną, ir papildoma integruota akumuliatoriaus apsauga. Gale esančias kaladėles, pažymėtas užrašu Fast Charge (greitasis įkrovimas), galima sujungti lydmetaliu ir įkrauti iki 500 mA.

Pagrindinės savybės:

• Plokštėje palikta vieta, kur naudotojas gali prilituoti papildomus elementus
• Plokštėje yra C tipo USB lizdas maitinimo šaltiniui prijungti ir 2 kontaktų JST-PH lizdas akumuliatoriams prijungti
• Dėl lengvos ir mažos konstrukcijos gaminys yra kompaktiškas ir patogus naudoti

• Suderinamas su Raspberry Pi Pico
• Tipas: maitinimo priedėlis
• Reikalingi papildomi elementai: Li-Pol / Li-Ion akumuliatorius
• Integruotas įkrovimo lustas: MCP73831
• Įkrovimo srovė: 200 mA
• Sąsajos:
• USB Type-C lizdas
• 2 polių JST PH jungtis, poliškumas pažymėtas ant plokštės
• Šviesos diodai: 2 šviesos diodai, rodantys įkrovimo lygį ir maitinimo procesą
• Maitinimo šaltinis: 6 V
• Matmenys: 26 x 21 x 7 mm
