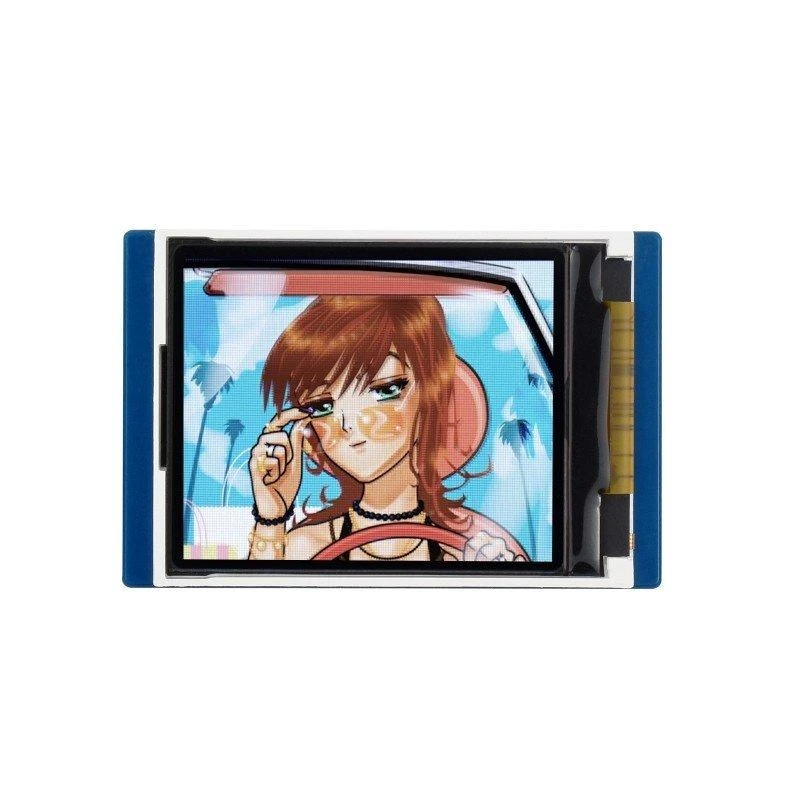

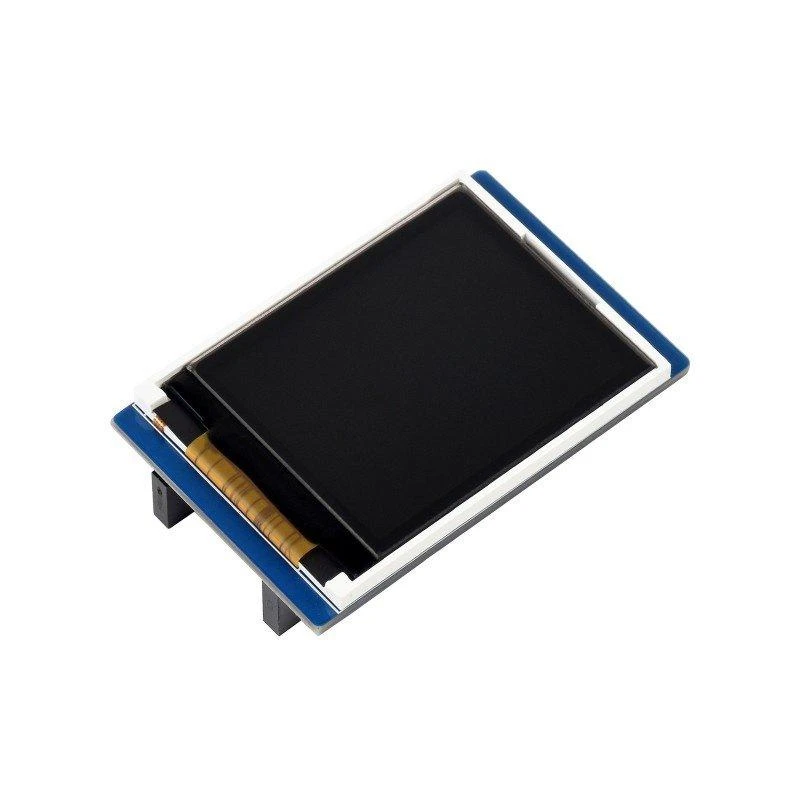

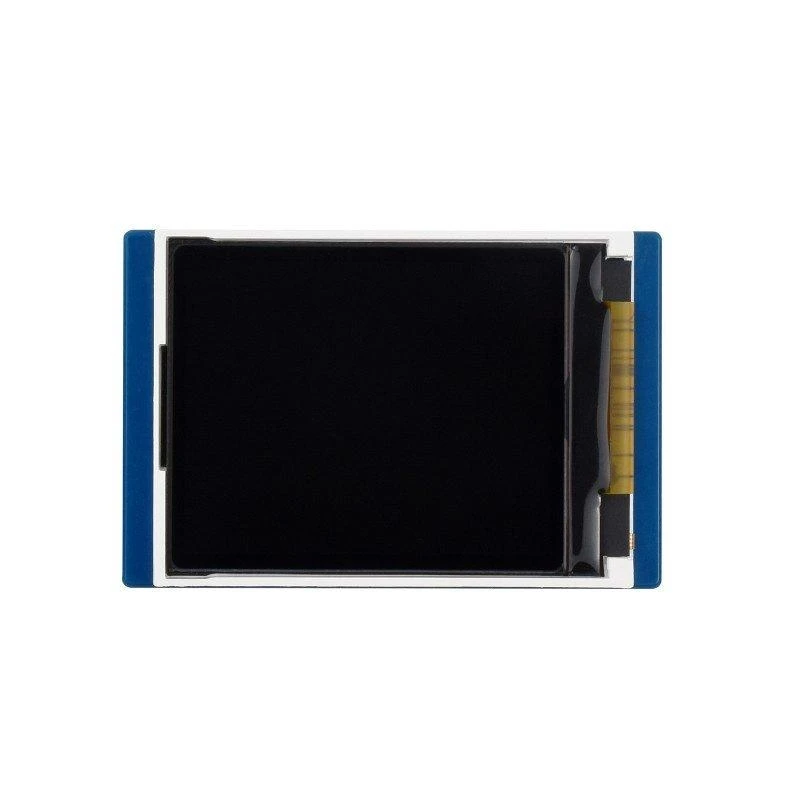

Ekranas skirtas Raspberry Pi Pico minikompiuteriui. Jis turi ST7735S valdiklį, naudoja 4 laidų SPI magistralę, kad galėtų sąveikauti su pagrindiniu moduliu. Ekrano skiriamoji geba yra 160x128px, o įstrižainė yra 1,8". Ekrane pateiktas vaizdas rodomas 65 tūkstančiais spalvų, kurios yra RGB gamos dalis. Vieno pikselio dydis yra 0,219 × 0,219 mm.

Specifikacijos:

Skirtas Raspberry Pi Pico versijai
Tipas: TFT LCD ekranas
Sąsaja: 4 laidų SPI
Ekrano įstrižainė: 1,8"
Ekrano skiriamoji geba: 160x128px
Pikselių dydis: 0,219 x 0,219 mm
Ekrano spalvos: 65K RGB
Maitinimo įtampa: nuo 2,6 V iki 5,5 V
Programavimo kalba: C / C++ / MicroPython
Įterptas valdiklis: ST7735S
Ekrano matmenys: 35,04 x 28,03 mm
Modulio matmenys: 52,0 x 34,5 mm

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Waveshare
Modelis

WSR-19542
Modelio pavadinimas

AN-19542

* Anksčiau taikyta Varle.lt kaina

Gamintojas Waveshare

Atsiliepimų nėra

Atsiliepimų politika

1. Kokią įtampą reikia tiekti ekranui?

Šiam vaizdo moduliui reikalinga nuo 2,6V iki 5,5V įtampa. Tokas platus maitinimo įtampos diapazonas leidžia jį maitinti tiesiai iš mikrovaldiklio plokštės. Tai supaprastina grandinės sudarymą ir padidina įrenginio patikimumą.

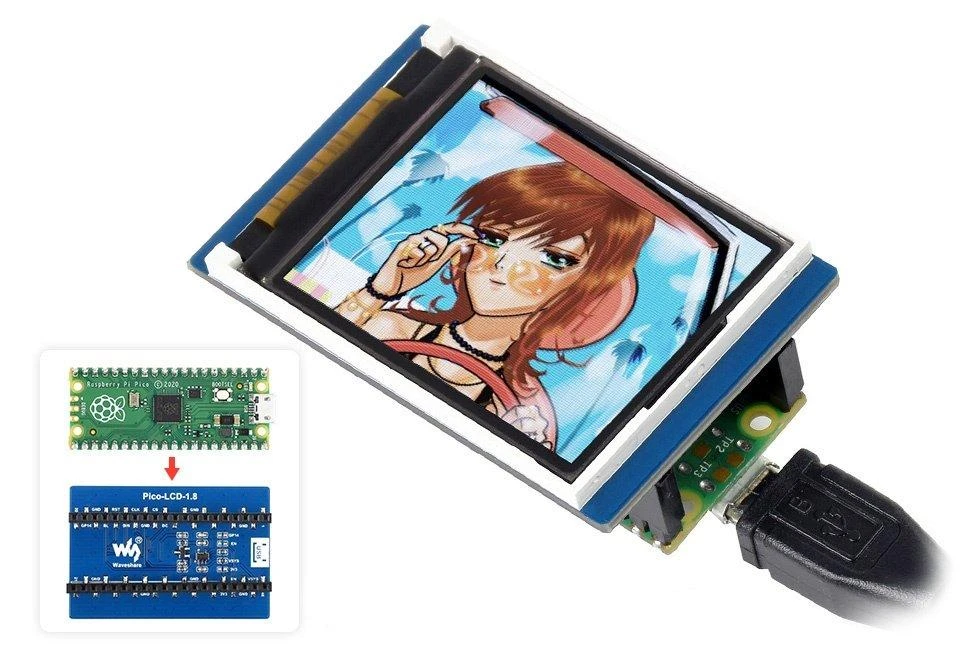

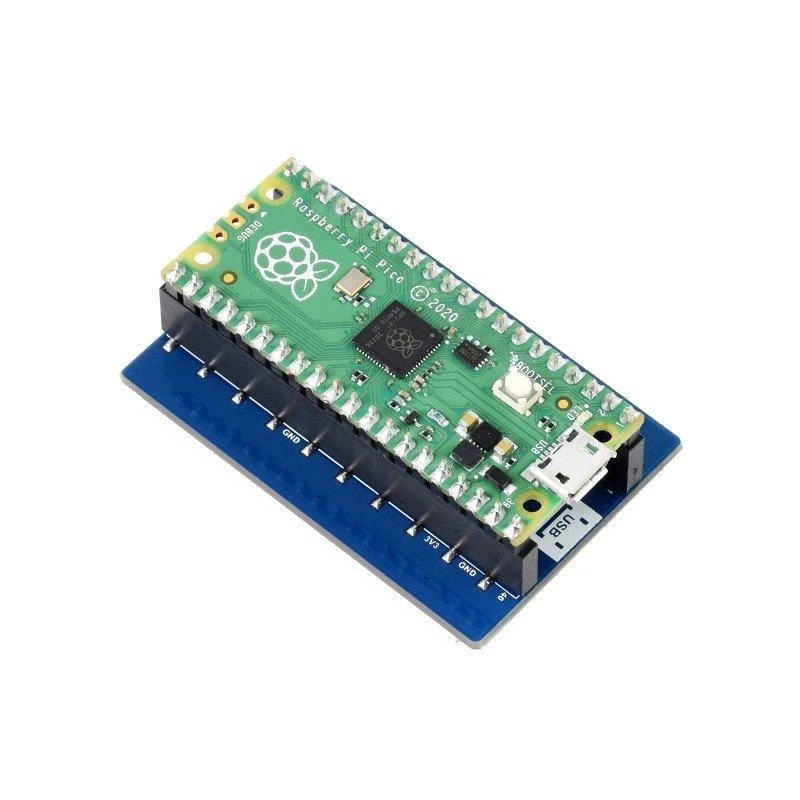

2. Su kuriuo mikrovaldikliu veikia šis TFT ekranas?

Šis 1,8 colio TFT ekranas yra specialiai suderintas su Raspberry Pi Pico plokšte. Jis puikiai tinka šiam mikrovaldikliui dėkto savo SPI sąsajos. Ryškaus vaizdo ekranas palengvina duomenų vizualizaciją projektuojant įvairius elektroninius įrenginius.

3. Kokia yra šio mažo ekrano raiška?

Šio LCD modulio grafinė raiška yra 160 x 128 pikselių. Toks skiriamasis geba užtikrina aiškų vaizdą kompaktiškame 1,8 colių matmenyje. Pikselių tankis leidžia rodyti detalią informaciją, o tai yra svarbu įvairiose stebėjimo sistemose.

4. Kiek spalvų gali rodyti šis displejus?

Displejus atvaizduoja iki 65 tūkstančių skirtingų atspalvių. Plati RGB spalvų gama suteikia vaizdams sodrumo ir reališkumo. Ši funkcija yra labai vertinga kuriant vartotojo sąsajas ar vaizduojant grafinius duomenis.

5. Kokia sąsaja naudojama ekrano prijungimui?

Prijungimui naudojama 4 laidų SPI sinchroninė magistralė. Ši komunikacijos sąsaja užtikrina greitą duomenų perdavimą tarp ekrano ir pagrindinio modulio. Paprastas prijungimas leidžia greitai integruoti šį komponentą į savo projektą.
