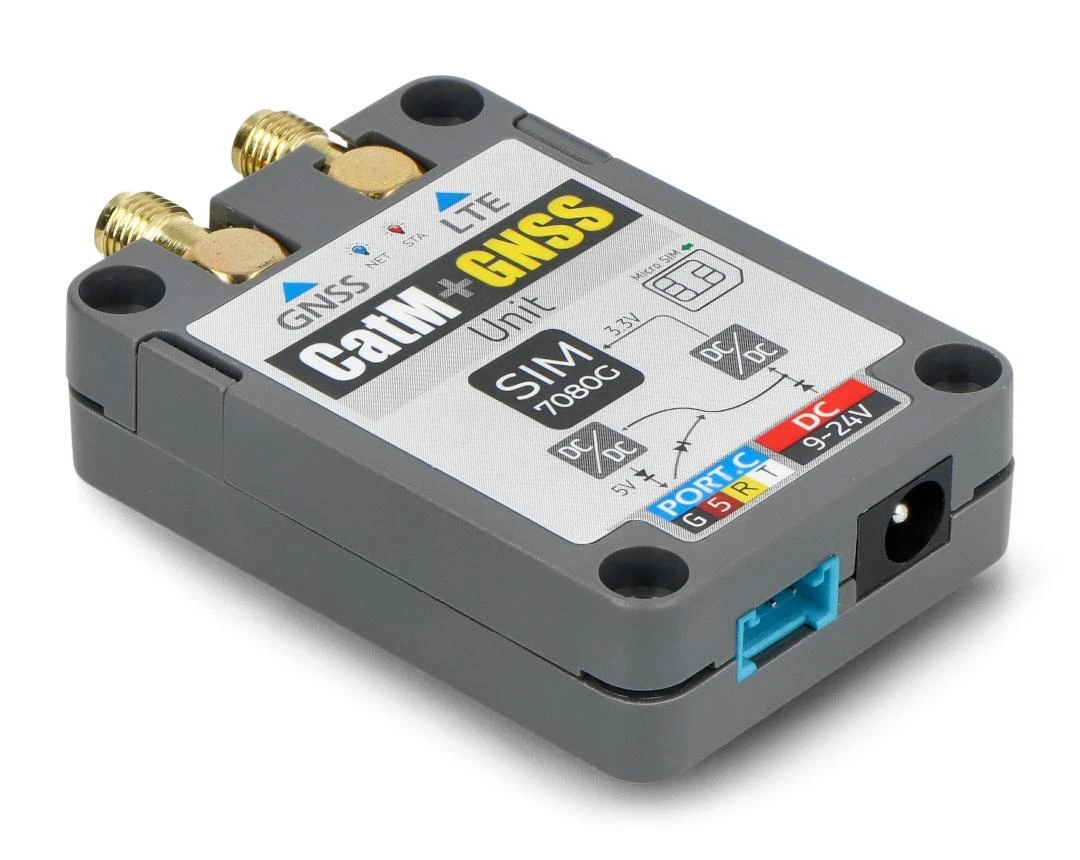

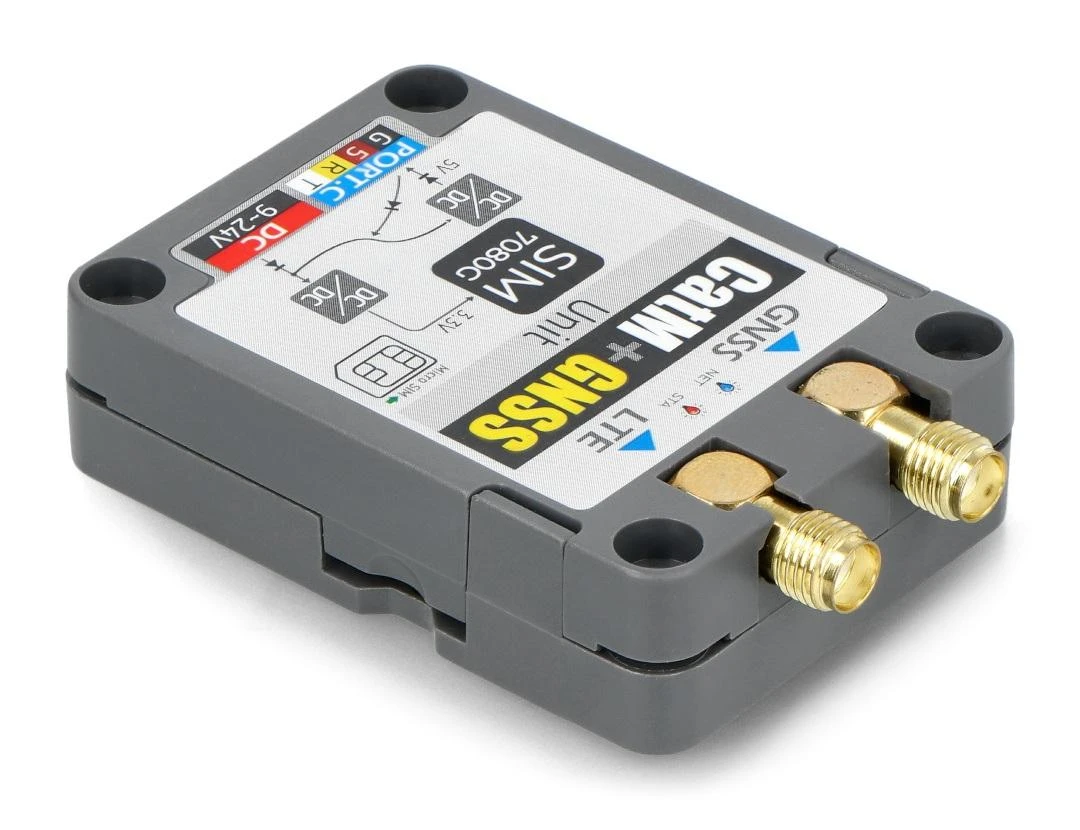

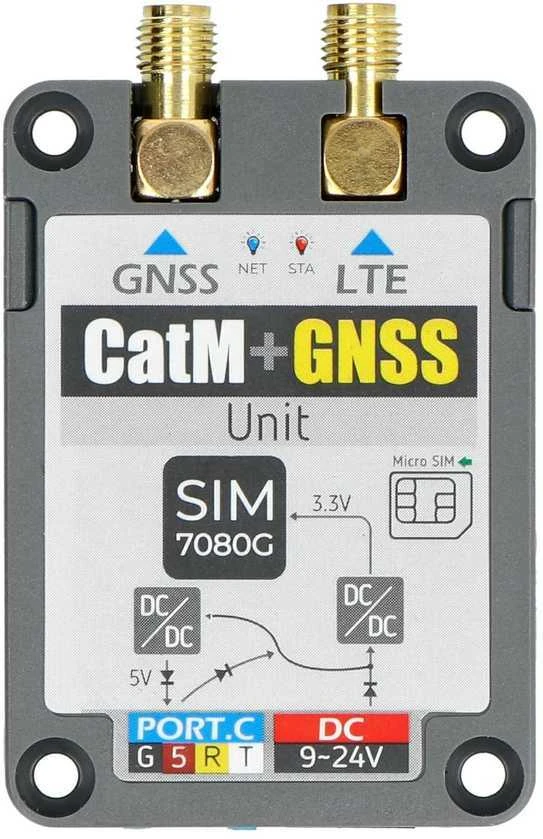

M5Stack pagamintas IoT modulis su SIM7080G lustu. Modulis palaiko belaidį ryšį ir duomenų perdavimą, palaiko CAT-M, NB-IoT ir pasaulinės GNSS režimus. Komplekte yra jungiamasis laidas su Grove jungtimi ir dvi antenos - GNSS ir LTE, kurios pagerina ryšio kokybę ir signalo stabilumą. IoT CAT-M/NB-IoT + GNSS SIM7080G galima programuoti naudojant Arduino IDE, UIFlow, taip pat AT komandas ir kelių ryšių protokolų failus.

Pagrindinės savybės:

GSM SIM7080G belaidžio ryšio modulis
Palaiko CAT-M, NB-IoT ir GNSS pasaulinę aprėptį
UART sąsaja, veikimas per AT komandą
Micro SIM kortelės lizdas

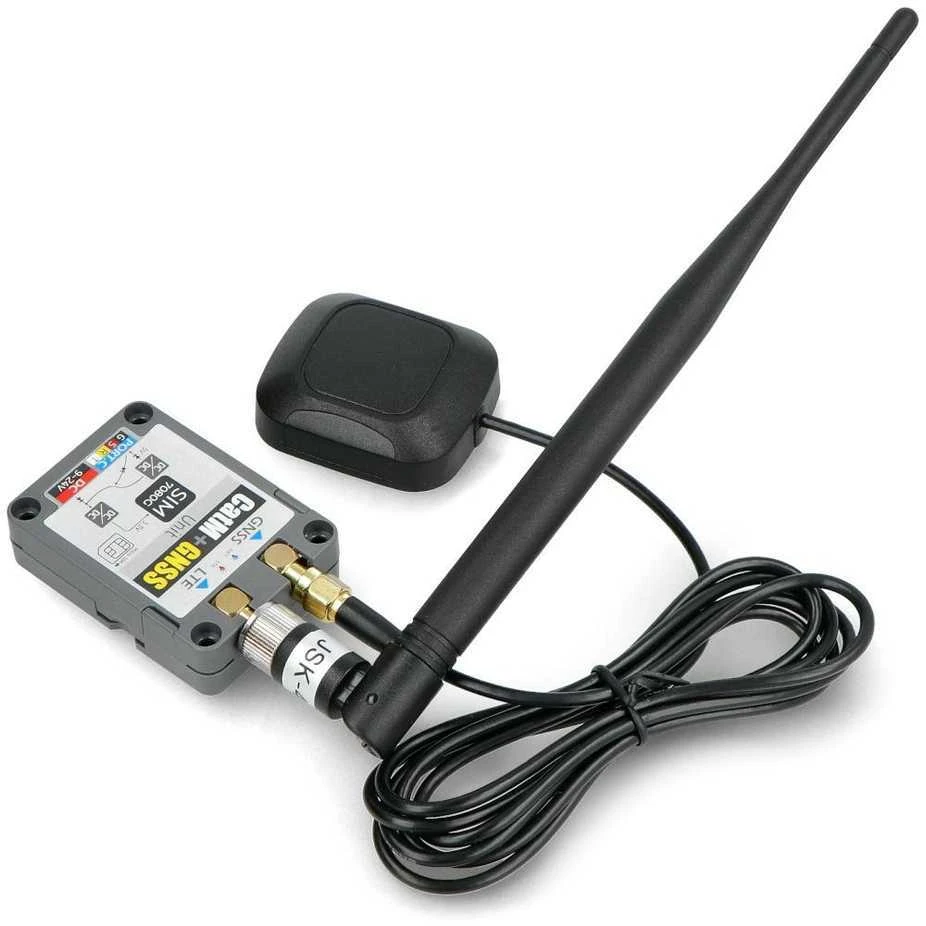

Į rinkinį įtraukta išorinė GNSS ir LTE antena

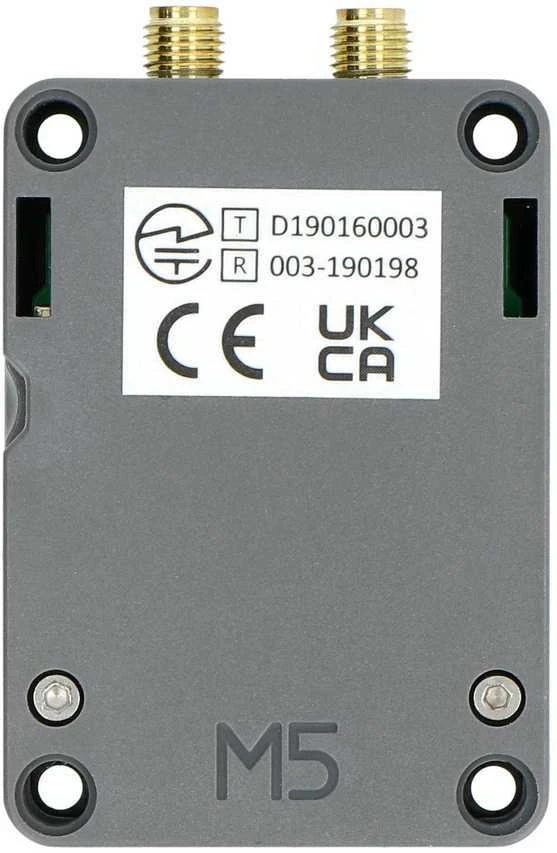

Sertifikatai:

Softbank / Telec / RoHS / REACH / JATE / Docomo / KDDI / RCM / CE (RED) / GCF
Deutsche Telekom / FCC / PTCRB / AT&T / Verizon / T-Mobile / US Cellular / IC

Palaikomos kūrimo platformos, pvz., Arduino IDE, UIFlow

Specifikacijos:

Integruotas lustas: SIM7080G, UART 115200 8N1 sąsaja
CAT-M juostų palaikymas: B1 / B2 / B3 / B4 / B5 / B8 / B12 / B13 / B14 / B18 / B19 / B20 / B25 / B26 / B27 / B28 / B66 / B85
CAT-NB juostų palaikymas: B1 / B2 / B3 / B4 / B5 / B8 / B12 / B13 / B18 / B19 / B20 / B25 / B26 / B28 / B66 / B71 / B85
GNSS palaikymas: GPS / GLONASS / BeiDou / Galileo
CAT-M atsisiuntimo ir išsiuntimo greitis: iki 1119 kb/s išsiuntimo, iki 589 kb/s išsiuntimo
NB-IoT atsisiuntimo ir išsiuntimo greitis: iki 150 kb/s išsiuntimo, iki 136 kb/s išsiuntimo
RF galios klasė: 5 klasė (21 dBm)
Palaikomi protokolai: TCP / UDP / HTTP / HTTPS / TLS / DTLS / PING / LWM2M / COAP / MQTT ir kiti ryšio protokolai
Maitinimo įtampa:

DC įvestis 9-24 V (5,5 / 2,1 mm DC lizdas), įmontuota DC/DC grandinė, skirta 9-24 V paversti į 5 V
Išorinis 5 V nuolatinės srovės maitinimas per HY2.0-4P jungtį

Energijos suvartojimas:

42 mA / 12 V - kai modulis prijungtas prie tinklo
13 mA / 12 V - kai modulis neveikia

Ryšio sąsajos: UART (3,3 V TTL, AT komandos)
Modulio matmenys: 62 x 40 x 18,4 mm
Svoris: 25,1 g

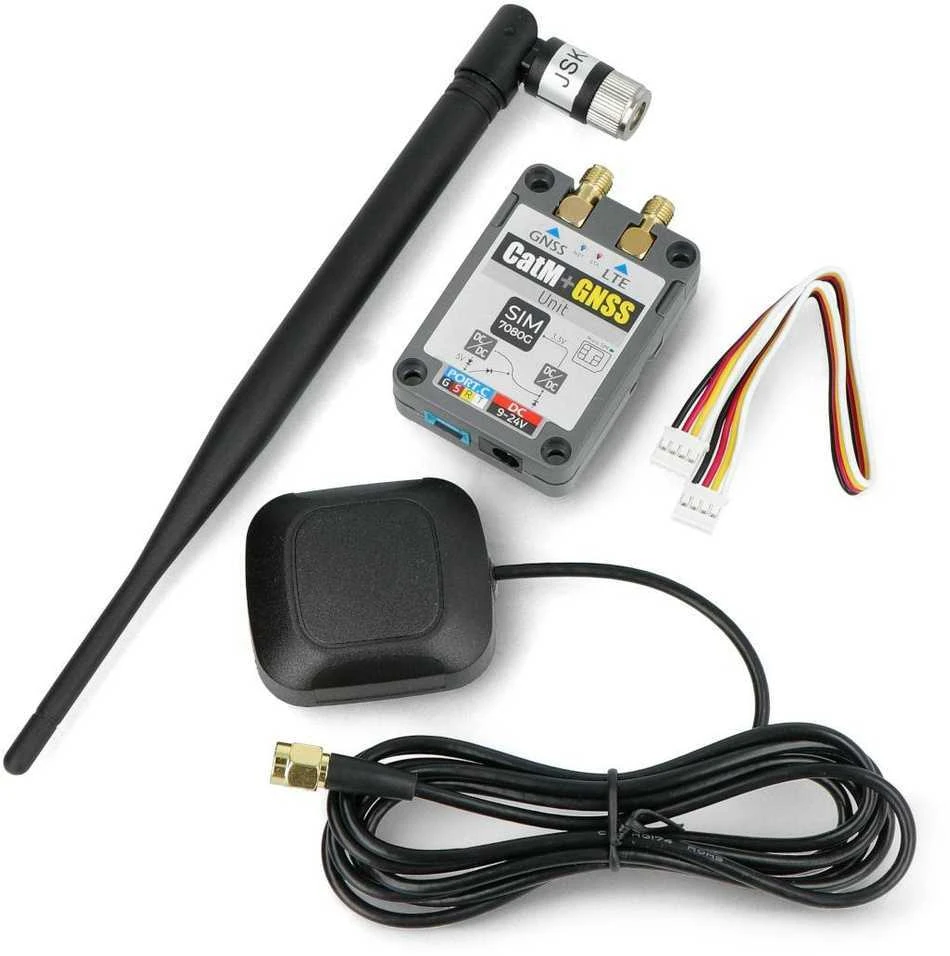

Komplekte:

1 x CAT-M IoT modulis
1 x 4G LTE antena (telekomunikacijos)
1 x GPS antena
1 x 20 cm Grove jungiamasis laidas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas M5Stack
Modelis

AN-21788
Modelio pavadinimas

AN-21788

Gamintojas M5Stack
Tipas Moduliai

Atsiliepimų nėra

Atsiliepimų politika

1. Ką reiškia CAT-M ir NB-IoT režimai šiame modulyje?

Šis M5Stack modulis palaiko CAT-M ir NB-IoT belaidžio ryšio režimus. CAT-M tinka įrenginiams, kuriems reikia didesnio duomenų perdavimo greičio. NB-IoT – mažos galios įrenginiams, siunčiantiems nedidelius duomenų kiekius. Abu režimai skirti daiktų interneto (IoT) sprendimams.

2. Ar šis produktas tinka naudoti su Arduino IDE?

Taip, IoT CAT-M/NB-IoT SIM7080G modulį galite programuoti naudodami Arduino IDE. Tai populiari kūrimo aplinka, leidžianti rašyti ir įkelti kodą į modulį. Be to, palaikomi UIFlow, AT komandos ir keli ryšio protokolai.

3. Kokias antenas rasite pakuotėje su šiuo moduliu?

Į komplektą įeina dvi išorinės antenos. Viena yra LTE antena, skirta telekomunikacijų ryšiui. Kita yra GNSS antena, naudojama palydovinei vietai nustatyti. Šios antenos pagerina signalo stabilumą ir ryšio kokybę.

4. Ar šis modulis palaiko GNSS sistemas, pvz., GPS?

Taip, modulis palaiko GPS, GLONASS, BeiDou ir Galileo palydovines sistemas. Integruotas SIM7080G lustas leidžia tiksliai nustatyti įrenginio vietą. Tai naudinga projektams, kur reikia geografinės padėties duomenų.

5. Kokia maitinimo įtampa tinka šiam IoT moduliui?

Modulis gali būti maitinamas nuo 9 iki 24 V nuolatine srove per DC lizdą. Viduje yra grandinė, kuri paverčia 9–24 V į 5 V. Taip pat galima naudoti išorinį 5 V maitinimą per HY2.0-4P jungtį. Pasirinkite pagal savo projekto poreikius.
