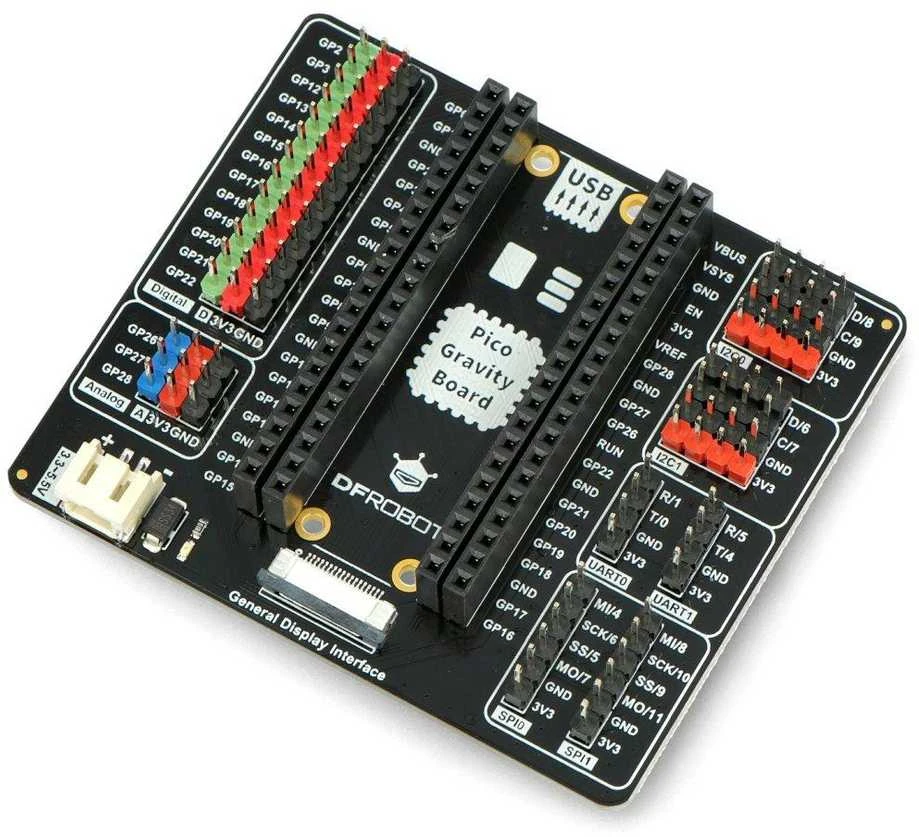

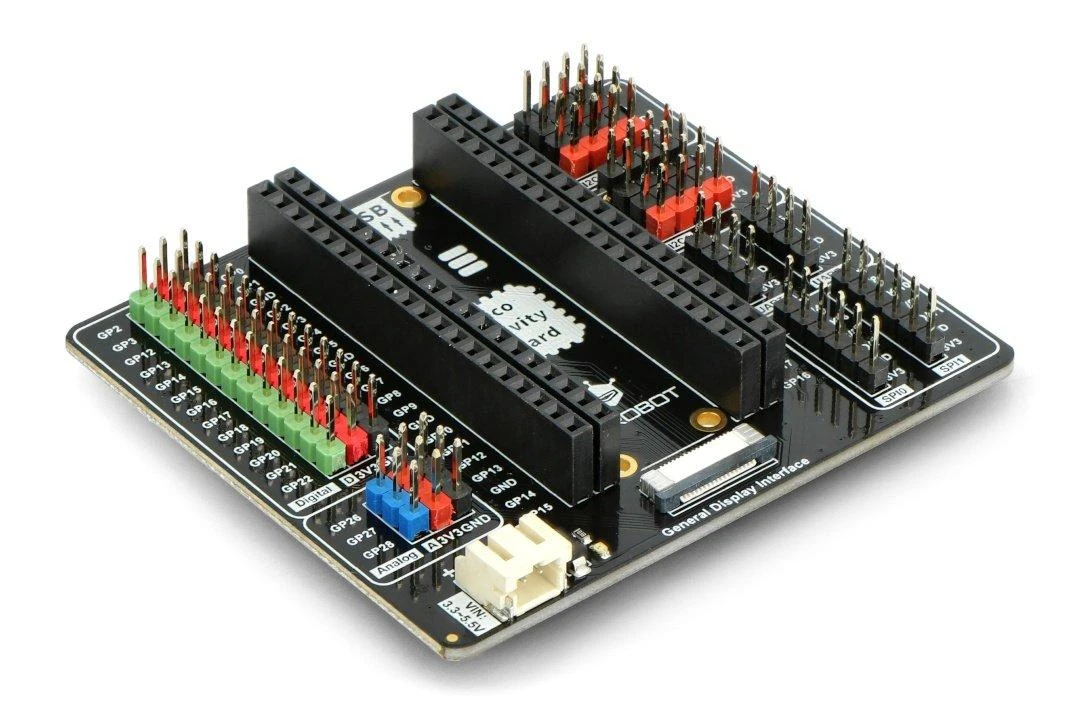

DFRobot sukurtas išplėtimo modulis Raspberry Pi Pico plokštei. Tai leidžia paprastai prijungti Gravity serijos jutiklius prie Raspberry Pi Pico modulio dėl tam skirtų Gravity jungčių. Gamintojas ant plokštės įdėjo lizdą, kad būtų galima prijungti Raspberry Pi Pico modulį, ir išvedė visas jo įvesties/išvesties jungtis į išorinius kaiščius ir lizdą, kuris dedamas kairėje plokštės pusėje, taip pat yra analoginės jungtys šioje pusėje. Dešinėje pusėje įdėtos sąsajos, suderinamos su Gravity jungtimis. Visi kaiščiai yra sužymėti, todėl lengviau rasti tinkamą sąsają.

Pagrindinės savybės:

Nereikalauja litavimo, plug and play
Palaiko visų rūšių Gravity jutiklius ir modulius
Įrengta JST PH2.0 sąsaja, skirta maitinti nuo 3,3 V iki 5,5 V
Integruotas GDI prievadas, suderinamas su DFRobot GDI ekranų serija

Specifikacijos:

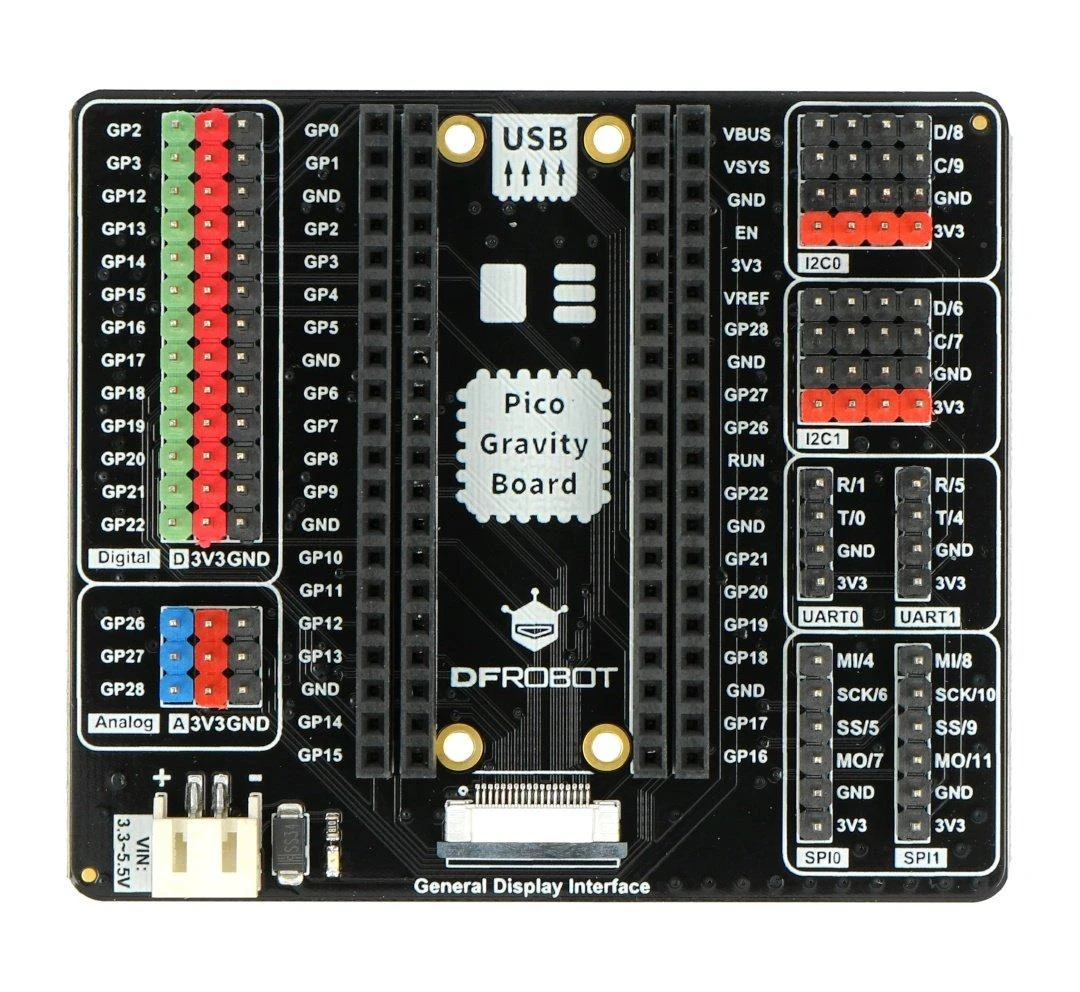

Visi Pico kaiščiai yra sužymėti
Skaitmeninis IO x 13: GP2, GP3, GP12-22
Analoginis IO x 3: GP26-GP28
UART x2
I2C x2
SPI x2
Maitinimas: JST PH2.0
Maitinimo įtampa: nuo 3,3 V iki 5,5 V
Ekrano sąsaja: GDI
Matmenys: 73 x 63 mm

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Dfrobot
Modelis

AN-20373
Modelio pavadinimas

AN-20373

Atsiliepimų nėra

Atsiliepimų politika

1. Kaip prijungti Gravity jutiklius prie Raspberry Pi Pico?

DFRobot Gravity plokštė leidžia paprastai prijungti visus Gravity serijos modulius prie Raspberry Pi Pico. Tam nereikia litavimo, nes yra specialios jungtys. Ši išplėtimo plokštė turi pažymėtus kaiščius ir yra suderinama su daugybe jutiklių, todėl projektuoti ir kurti prototipus yra labai lengva ir patogu.

2. Kokius įrenginius galima prijungti prie šios išplėtimo plokštės?

Prie šios sąsajos galima tiesiogiai prijungti bet kokius DFRobot Gravity serijos komponentus, pavyzdžiui, jutiklius ar veikimo modulius. Plokštė taip pat palaiko GDI tipo ekranus. Įvairūs priedai jungiami per specialius lizdus, o visi kontaktai yra aiškiai pažymėti, kas supaprastina surinkimą.

3. Ar reikia litavimo naudojant šį išplėtimo modulį?

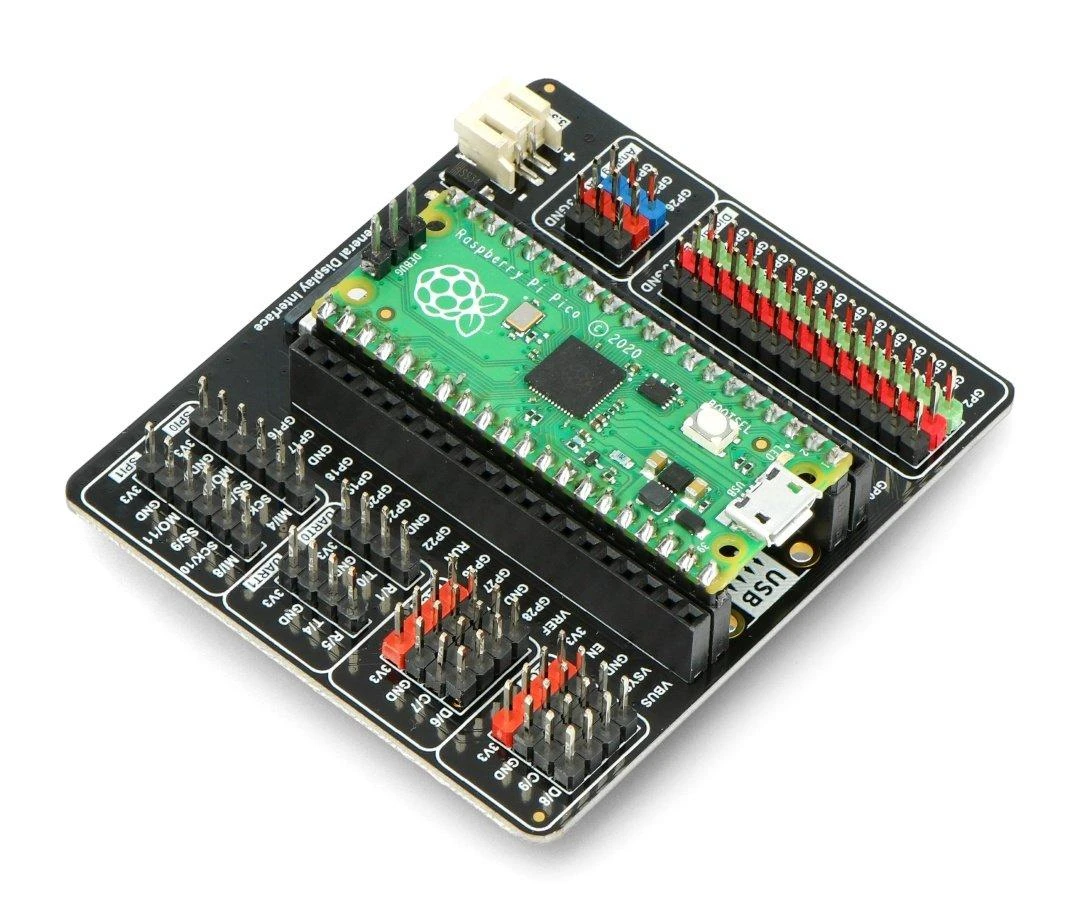

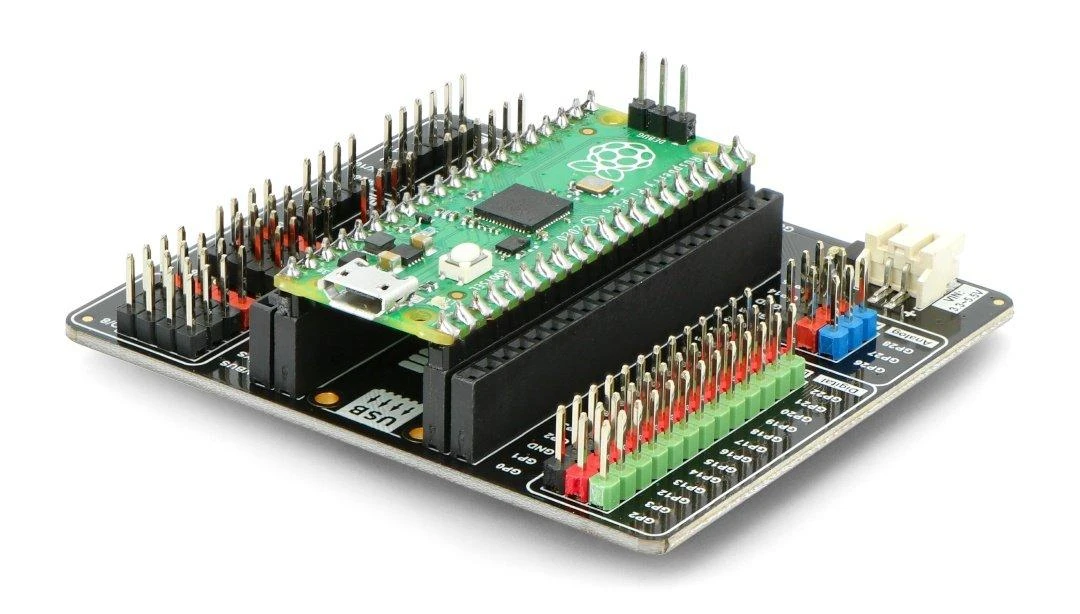

Nereikia, ši plokštė yra "plug and play" tipo prietaisas. Raspberry Pi Pico mikrokontroleris įstatomas į specialų lizdą, o Gravity priedai prijungiami tiesiogiai. Tai puikus sprendimas greitam prototipavimui ir tiems, kurie nenori ar nemoka litavimo, nes viskas sujungiama be jokių papildomų darbų.

4. Kokią maitinimo įtampą reikia tiekti?

Maitinimo šaltinis turi būti nuo 3,3 V iki 5,5 V, kuris prijungiamas per JST PH2.0 tipo jungtį. Toks įtampos diapazonas leidžia naudoti įvairius maitinimo adapterius arba akumuliatorius. Plokštė pati tinkamai paskirstys reikiamą energiją tiek pagrindiniam mikrokontroleriui, tiek prijungtiems periferiniams įrenginiams.

5. Kiek skaitmeninių ir analoginių įėjimų yra prieinama?

Plokštė suteikia prieigą prie 13 skaitmeninių ir 3 analoginių Raspberry Pi Pico galų. Šie kontaktai yra išvesti į patogius kaiščius ir pažymėti. Be to, yra ir kelios UART, I2C bei SPI komunikacijos linijos, todėl galima vienu metu valdyti daugybę skirtingų komponentų ir jutiklių.
