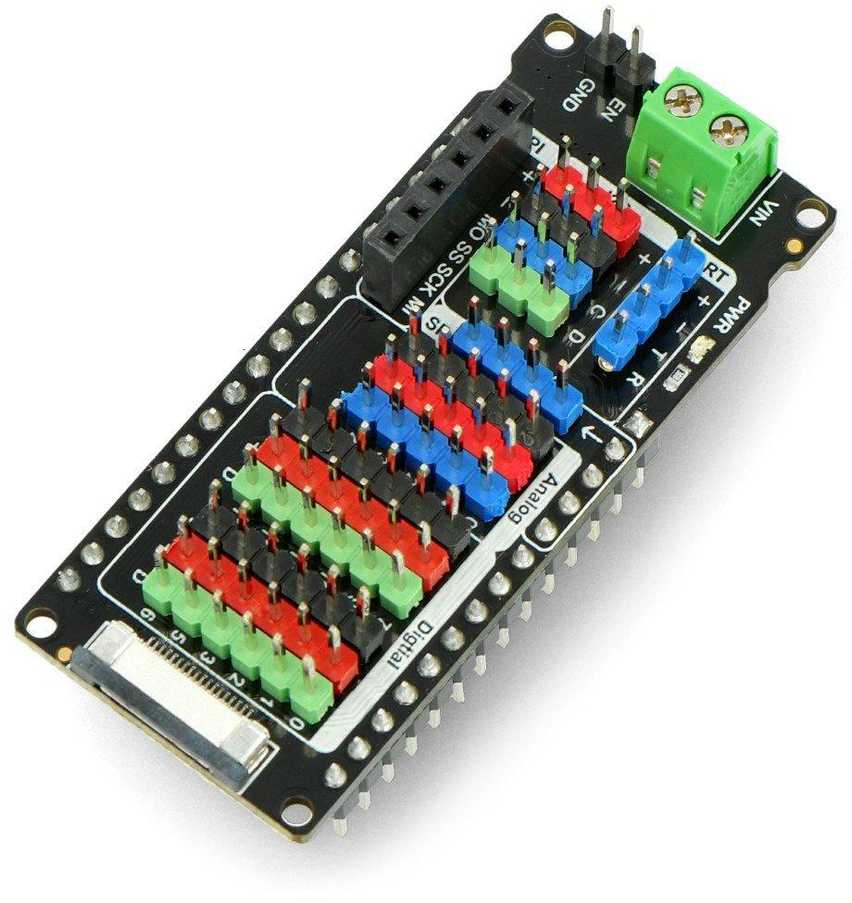

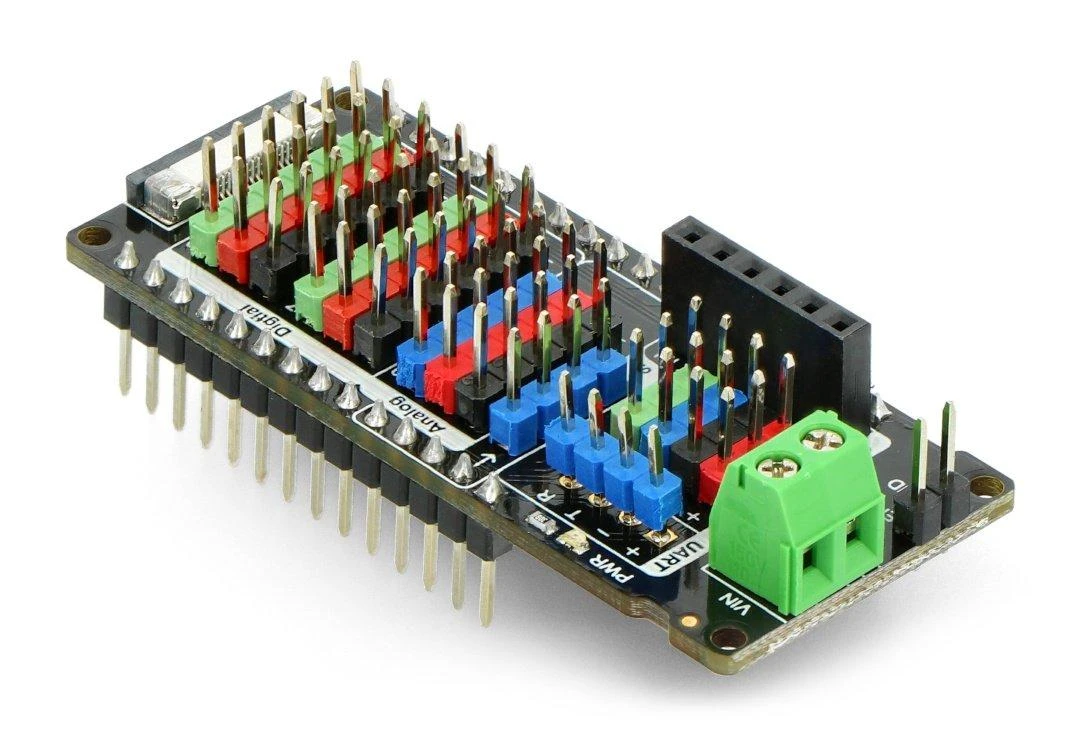

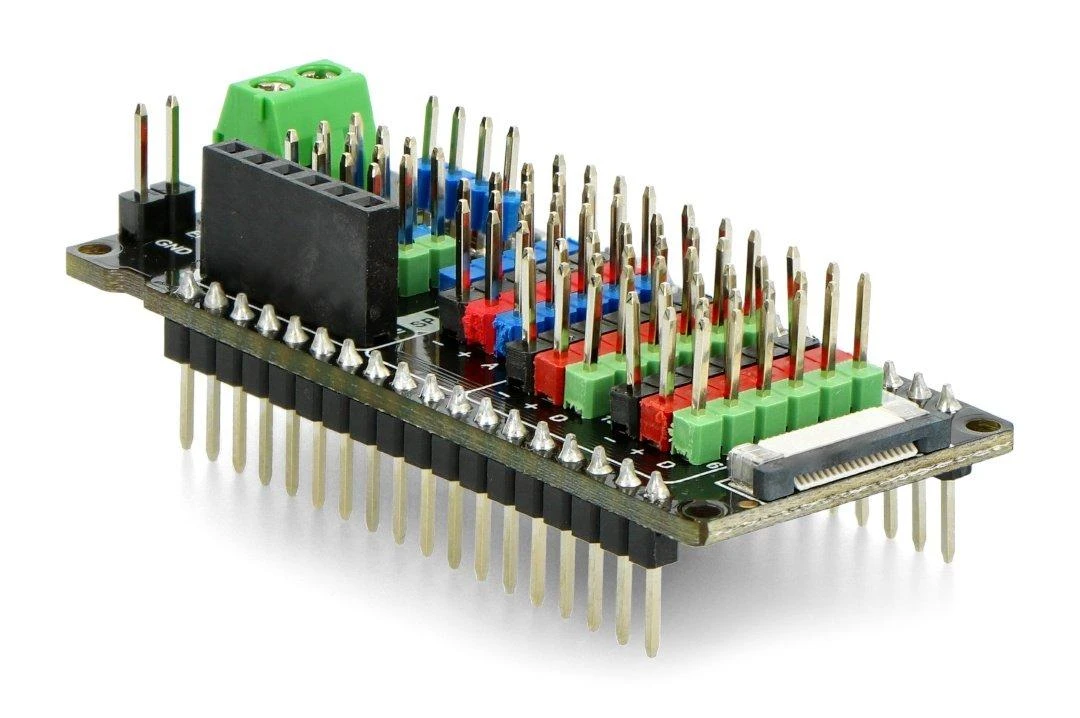

Gravity - I/O priedėlis - FireBeetle M0 ir ESP32-E išplėtimas - DFRobot DFR0762

Išplėtimas suteikia patogų ryšį tarp DFRobot Gravity jutiklių ir FireBeetle 2.0 serijos. Jis siūlo dažniausiai naudojamus prievadus, įskaitant skaitmeninius, analoginius, I2C, UART, SPI ir kitus. Visi kaiščiai yra pagaminti kaip lizdo jungtys, todėl nereikia papildomo litavimo. I/O priedėlis taip pat turi maitinimo šaltinio prievadą, kurio įtampa yra nuo 3,3 V iki 5,5 V, su PH2.0 jungtimi, todėl puikiai tinka mobiliesiems projektams.

Pagrindinės savybės:

• FireBeetle 2.0 serijos pagrindinių plokščių palaikymas, įskaitant M0 ir ESP32-E (neveikia su pagrindine FireBeetle serija)
• Kaiščių sekos palaikymas Gravity serijos moduliams
• Integruoto SD kortelės modulio palaikymas
• GDI ekrano sąsajos palaikymas
• Galimybė prijungti išorinį maitinimo šaltinį
• Įrengtas įjungimo kaištis, skirtas išjungti maitinimą iš plokštės
• Nereikalingas litavimas
• Plug&Play

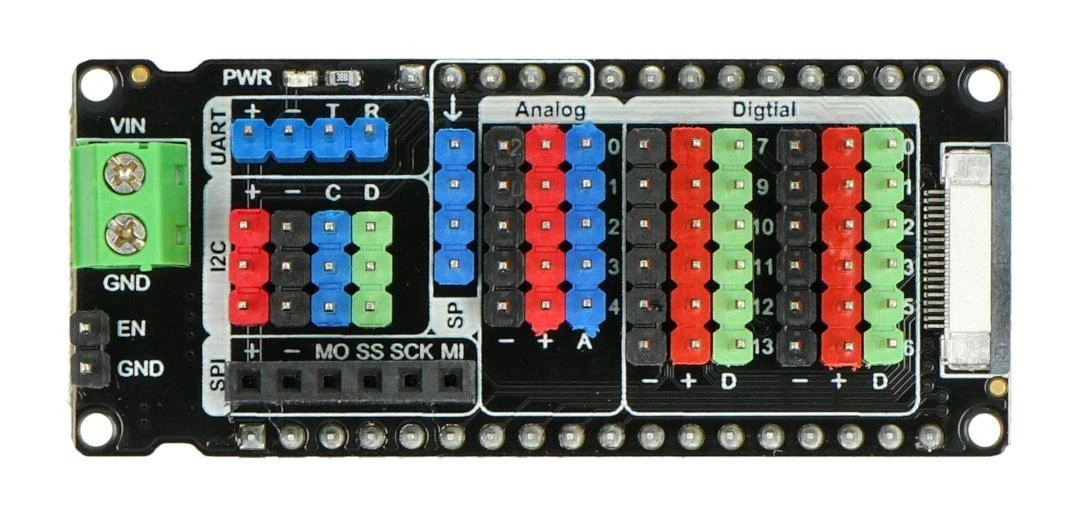

• Pinouts sugrupuoti pagal spalvas

• 12 skaitmeninių prievadų
• 5 analoginiai prievadai
• 3 I2C prievadai (lygiagrečiai)
• 1 UART prievadas
• 1 SPI prievadas
• GDI ekrano sąsaja
• Sraigtinė jungtis išoriniam maitinimo šaltiniui
• Plokštės matmenys: 60 x 25,4 mm
• Montavimo angos skersmuo: 2 mm
