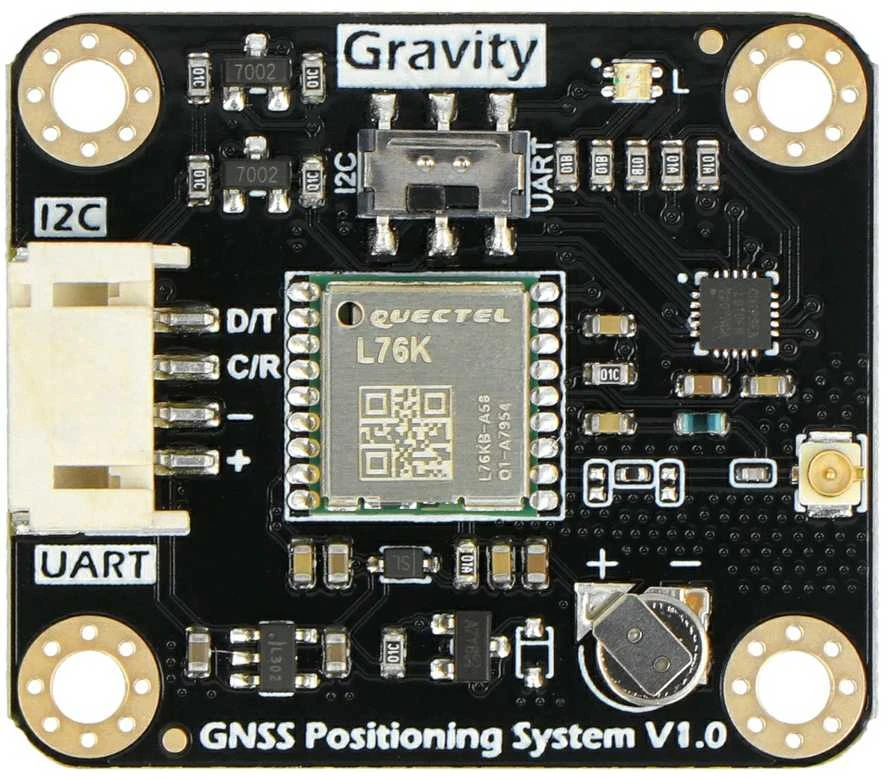

GNSS GPS BeiDou imtuvo modulis su Gravity jungtimi, pagamintas DFRobot. GNSS padėties nustatymo modulis palaiko vienos ir kelių sistemų padėties nustatymą. Veikia su BeiDou, GPS, GLONASS ir kitomis kelių palydovų sistemomis. Pasižymi didesniu tikslumu ir didesne sparta nei tradicinis vienos GPS padėties nustatymo būdas. Jis pateikia labai tikslius padėties duomenis, tokius kaip ilguma, platuma, aukštis ir esamas laikas, net ir sudėtingoje miesto aplinkoje. Modulis suderinamas su Arduino, ESP32 ir Raspberry Pi.

Specifikacijos:

Darbinė įtampa: nuo 3,3 V iki 5,5 V DC
Išėjimo signalas: I2C / UART
Padėties nustatymo tikslumas: 2,0 m CEP
Reakcijos laikas: 30s šaltam paleidimui; 2s karštam paleidimui
Srovės suvartojimas: 40 mA
Antenos sąsaja: IPEX1
Antenos dažnis: nuo 1561 MHz iki 1575,42 MHz ± 3 MHz
Plokštės matmenys: 27 x 37 mm

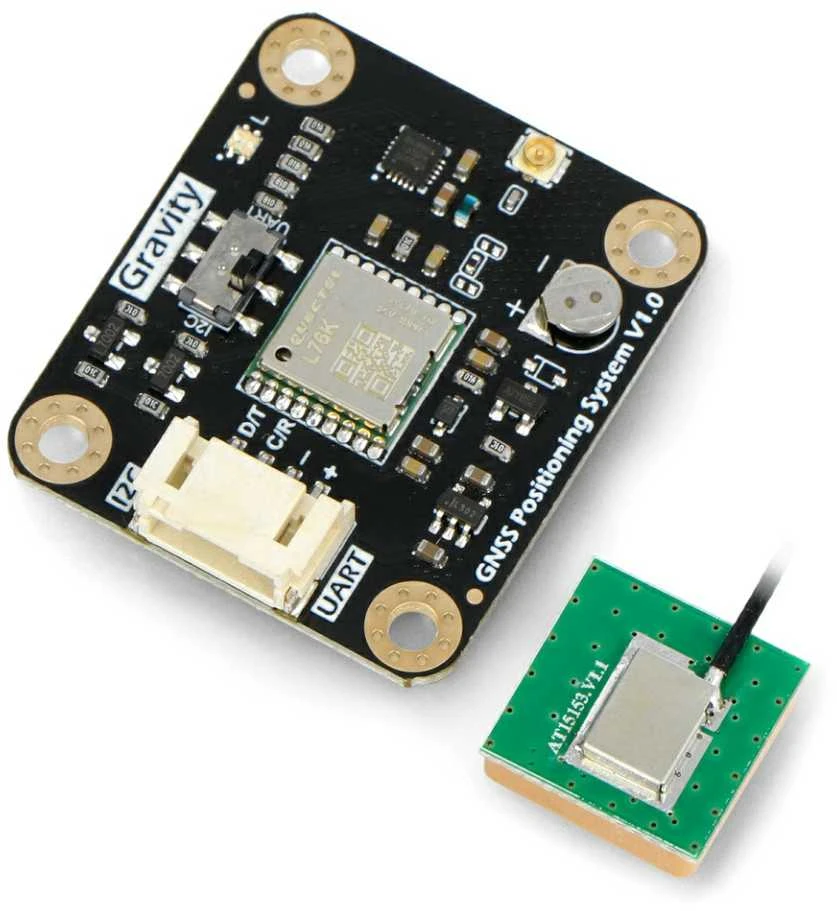

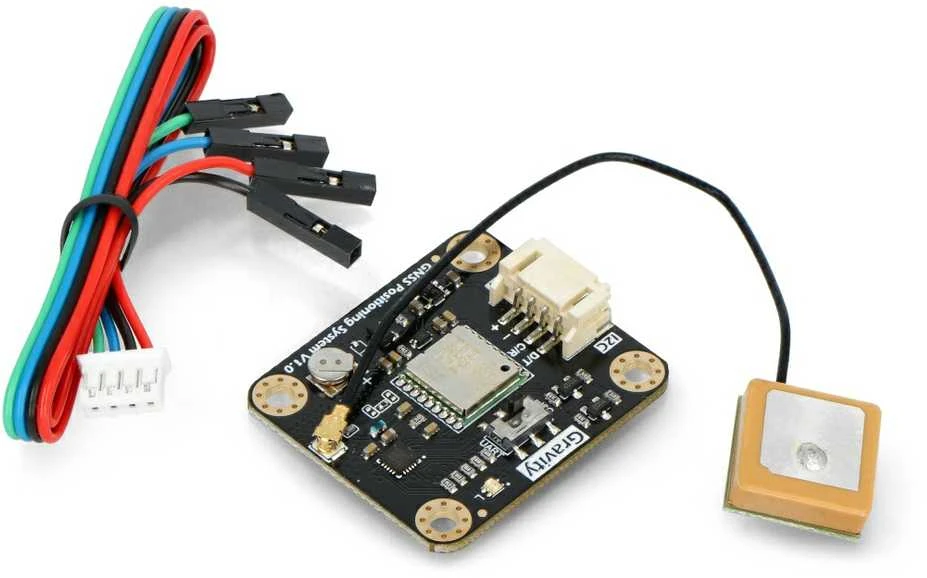

Komplekte:

GNSS padėties nustatymo modulis
Aktyvioji GPS / BeiDou keraminė antena su IPEX1 jungtimi
Jungiamasis laidas su Gravity jungtimi

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Dfrobot
Modelis

AN-22671
Modelio pavadinimas

AN-22671

* Anksčiau taikyta Varle.lt kaina

Gamintojas Dfrobot
Tipas Moduliai

Atsiliepimų nėra

Atsiliepimų politika

1. Kokius mikrokontrolerius palaiko šis padėties nustatymo modulis?

Šis DFRobot modulis suderinamas su populiariausiomis plokštėmis, tokiomis kaip Arduino, ESP32 ir Raspberry Pi. Tai leidžia lengvai integruoti tikslią geolokaciją į įvairius elektronikos projektus. Jungtis atliekama naudojant standartinį Gravity laido rinkinį, kuris yra įtrauktas į komplektą.

2. Koks yra šio imtuvo vietos nustatymo tikslumas?

Geografinių koordinačių tikslumas yra 2,0 metro CEP. Tai reiškia, kad įrenginys parodo savo buvimo vietą su tokia paklaida sudėtingose sąlygose. Jis tiekia duomenis apie platuma, ilguma ir aukštis, kurie yra pakankamai tikslūs daugeliui praktinių pritaikymų.

3. Ar šis GPS imtuvas veikia su keliomis palydovų sistemomis?

Taip, šis daugiakanalis imtuvas vienu metu naudoja BeiDou, GPS ir GLONASS palydovų tinklus. Dėl to gaunamas greitesnis ir patikimesnis signalas, palyginti su įrenginiais, kurie remiasi tik viena navigacijos sistema. Tai ypač naudinga miestų užstatytose vietovėse.

4. Kokią įtampą reikia tiekti šiam navigacijos moduliui?

Maitinimo įtampa gali svyruoti nuo 3,3 iki 5,5 voltų. Tai leidžia prijungti jį prie įvairių maitinimo šaltinių, dažnai naudojamų projektuojant. Srovės suvartojimas yra apie 40 mA, todėl įrenginys yra pakankamai ekonomiškas naudojimui nešiojamuose įrenginiuose.

5. Kaip šis įrenginys perduoda duomenis apie buvimo vietą?

Duomenų išvestis vyksta dviem būdais: per I2C arba UART sąsajas. Toks universalus ryšio protokolų palaikymas supaprastina programavimą ir prijungimą. Modulis taip pat turi IPEX1 lizdą, skirtą prijungti komplekte esančią aktyviąją anteną, kuri pagerina signalo gavimą.
