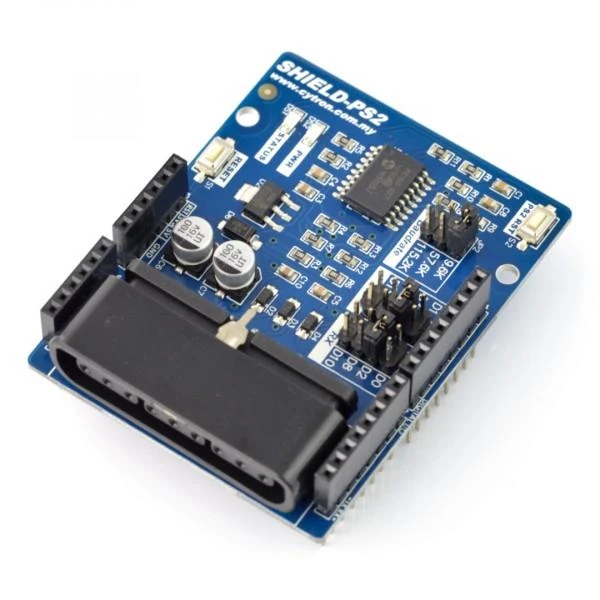

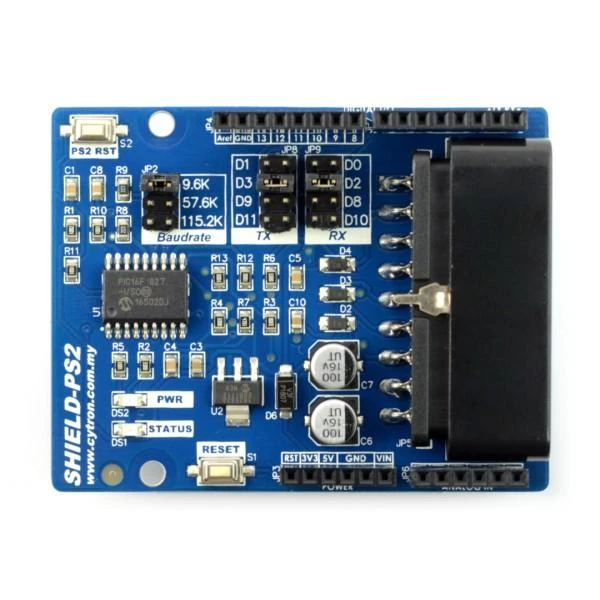

Cytron PS2 Shield - Arduino priedėlis

Prijungti laidinį ar belaidį nuotolinio valdymo pultą prie Arduino pagrindinių plokščių tampa paprasta naudojant Cytron PS2 Shield kartu su numatyta Arduino biblioteka. Cytron PS2 Shield (SHIELD-PS2) yra su Arduino valdikliais suderinamas priedėlis, suderinamas su Arduino UNO, „Arduino Duemilanove, Arduino Mega, Arduino Leonardo ir galbūt kitomis kaiščiais suderinamoms pagrindinėmis plokštėmis. Cytron PS2 Shield turi kompaktišką, tačiau patikimą PS2 valdiklio keitiklį. Cytron PS2 Shield maitinamas iš pagrindinės Arduino plokštės. Su Cytron PS2 Shield skaitymo vairasvirte ir mygtuko būsena PS2 valdiklyje taip pat lengva, kaip skaityti UART duomenis. Taip pat galima prijungti standartinę PS2 valdiklio jungtį - laidinę ar belaidę.

Shield-PS2 turi sudedamuosius šoninius kištukus, kurie leidžia ant jų sukrauti daugiau Arduino priedėlių. Be to, vartotojas turi galimybę naudoti techninę arba programinę UART įrangą ryšiui su Arduino pagrindine plokšte palaikyti. Tokiu būdu, Arduino gauna PS2 valdiklio būseną. Shield-PS2 atstatymas yra jungtis prie Arduino analoginio kaiščio nr. 1 (A1). Vartotojas gali ištraukti šį analoginį kaištį, kad iš naujo nustatytų priedėlį.

Cytron Shield-PS2 nėra parduodamas kartu su PS2 valdikliu.

Techniniai duomenys:

• Maitinamo įtampa: 5 V, mažos srovės sąnaudos.
• Paprasta naudoti UART protokolą.
• Valdomas PS2 vibratoriaus variklis.
• Palaikomas laidinis ir belaidis PS2 valdiklis.
• PS2 valdiklis automatiškai veiks analoginiu režimu.
• Būsenos LED (šviesos diodas)
• Jumper parinkiklis, norint pasirinkti skirtingą UART Baud Rate (9600, 57600, 115200).
• Jumper parinkikliai, skirti pasirinkti skirtingą skaitmeninį kaištį kaip UART TX ir RX kaištį.
• Matmenys: 68mm x 53mm

Nuorodos:

• User Manual
• Fritzing File
