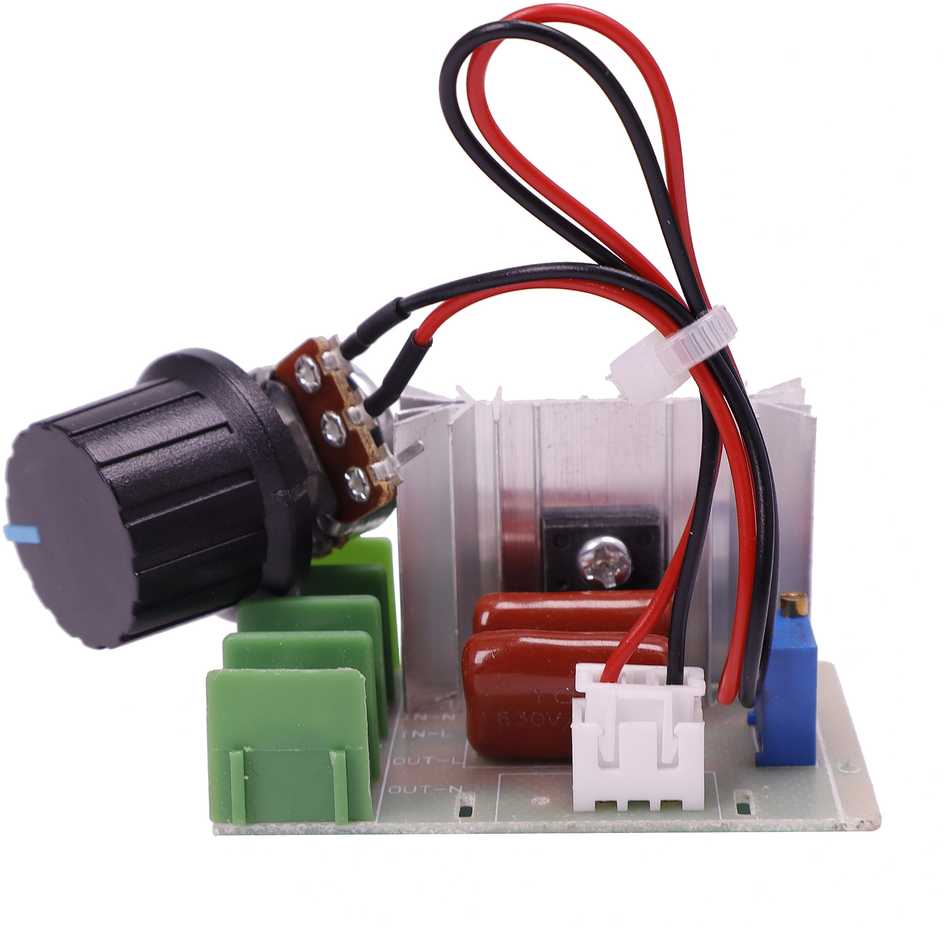

Kintamosios srovės maitinimo valdiklio modulis iki 2000 W - 2 kW maks. SCR įtampos ir galios reguliatorius valdo darbinę įtampą nuo 10 V iki 230 V kintamosios srovės.

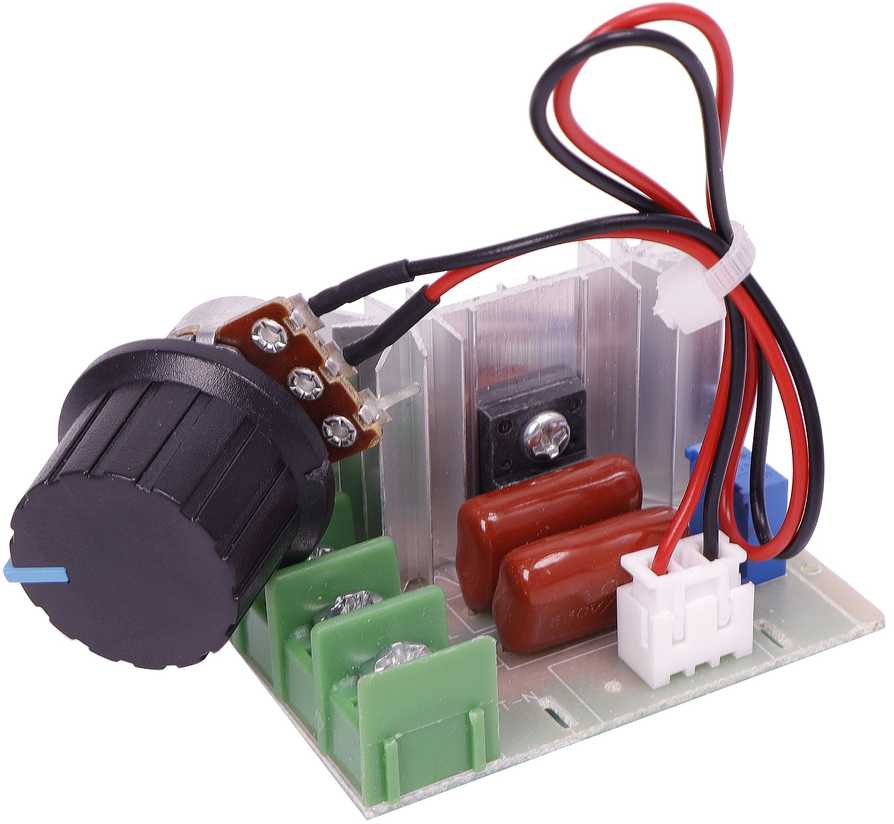

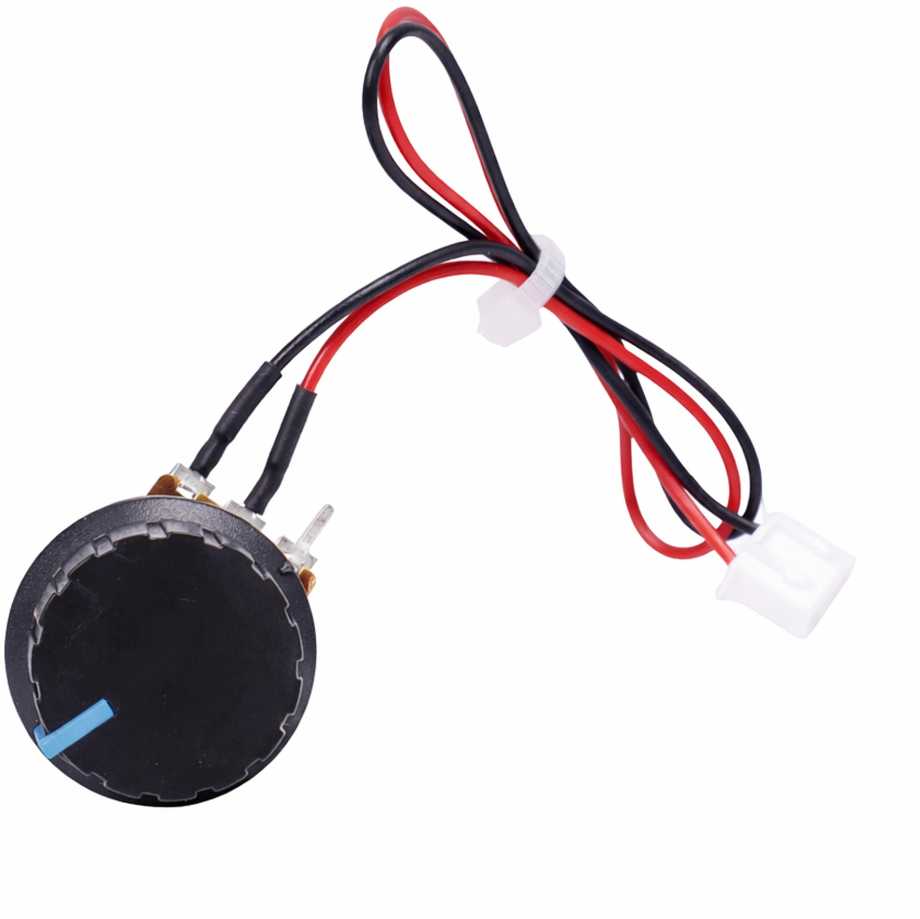

Maitinimo valdiklis turi įmontuotą potenciometrą begaliniam išėjimo įtampos reguliavimui ir radiatorių, kad būtų geriau išsklaidyta šiluma iš triako.

Reguliatorių galima naudoti daugelyje įrenginių, maitinamų kintamąja įtampa iš elektros tinklo.

šviesos intensyvumo valdymas (pritemdymas)
bepakopis elektrinių įrankių, ventiliatorių ir kt. variklių greičio valdymas
Įkrovimo srovės reguliavimas akumuliatorių įkrovikliuose
temperatūros valdymas: šildytuvai, šildytuvai ir kt.
Be galo reguliuojamas variklio greitis, šildytuvo temperatūra ir greitis elektriniuose įrankiuose.

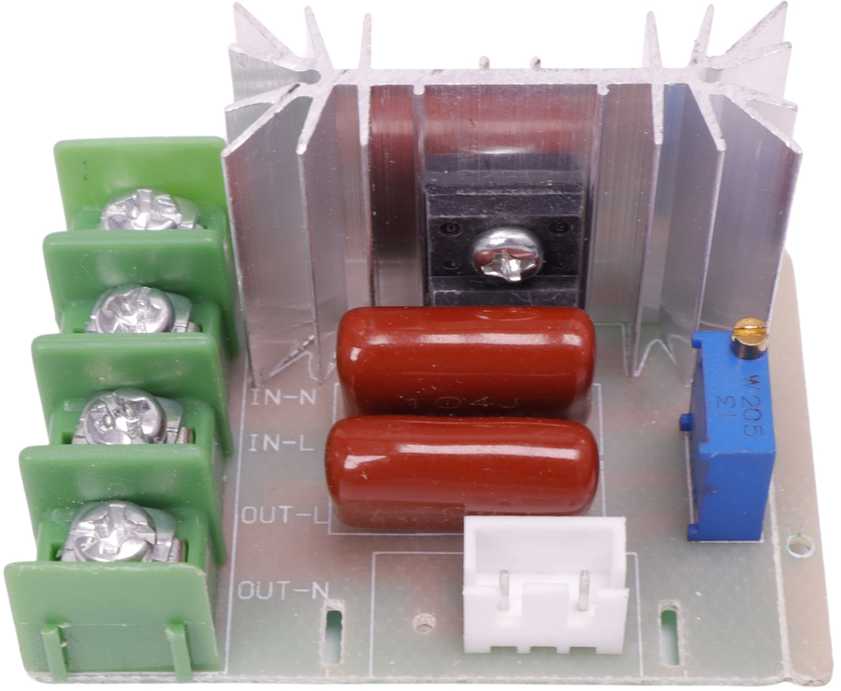

Gnybtų blokų jungtys laidų įsukimui - aRK užsukamos jungtys

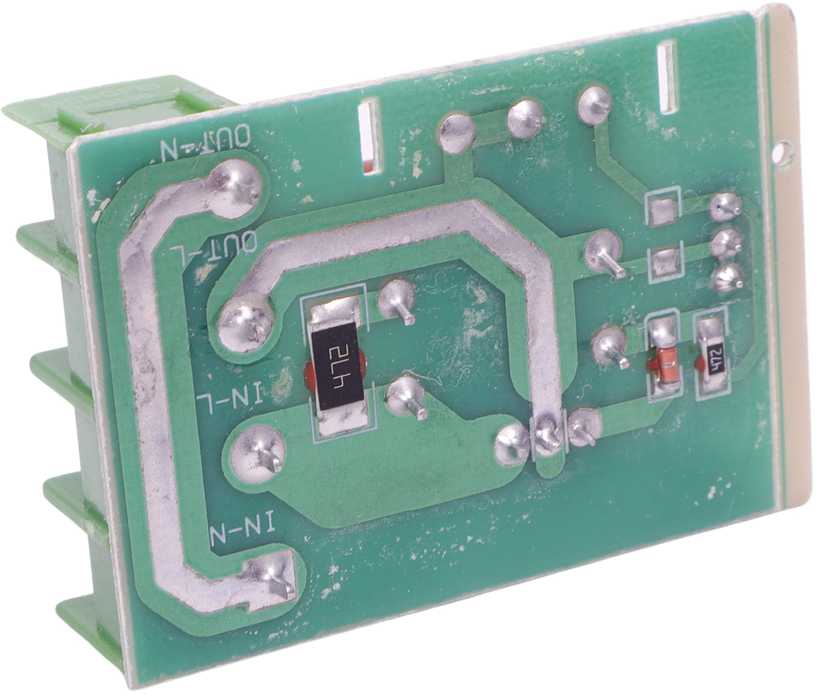

Sistema pagaminta tiristoriaus pagrindu.
Valdiklis naudoja novatorišką dvikryptį didelės galios SCR, kuris reguliuoja srovę iki 25 A.

2000 W reguliatoriaus techninės specifikacijos

Maksimali išėjimo galia: 2000 vatų
Maksimali išėjimo srovė: 8A
Darbinė įtampa: 230 V
reguliavimo diapazonas: 10 V - 230 V
darbinė temperatūra: nuo -20 °C iki 40 °C

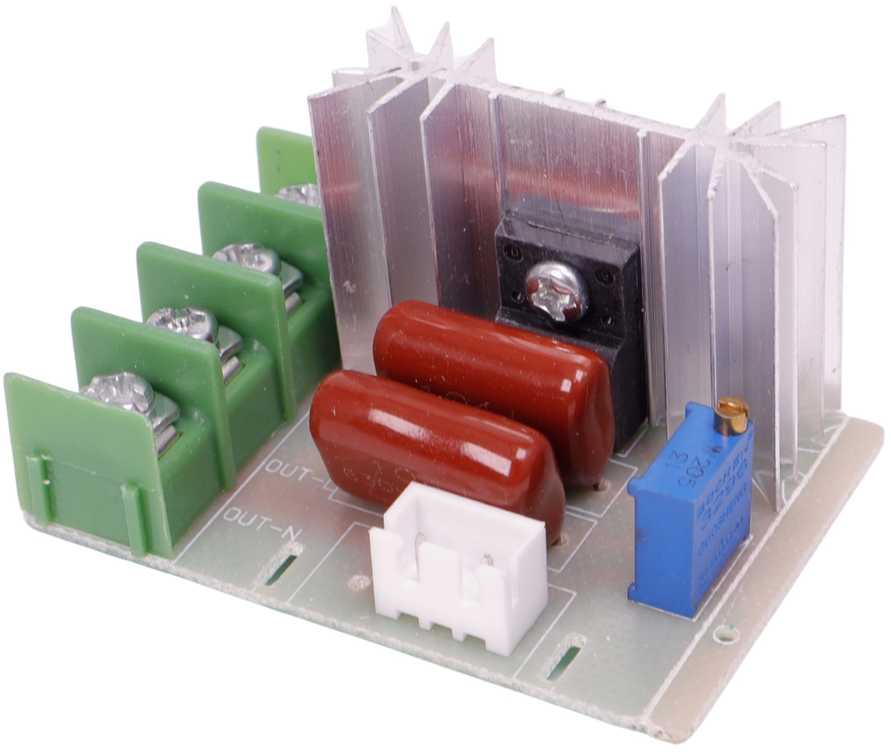

triacas su šilumos kriaukle
Maksimalūs matmenys su radiatoriumi: 39x49x26 mm
kabelio ilgis: 200 mm

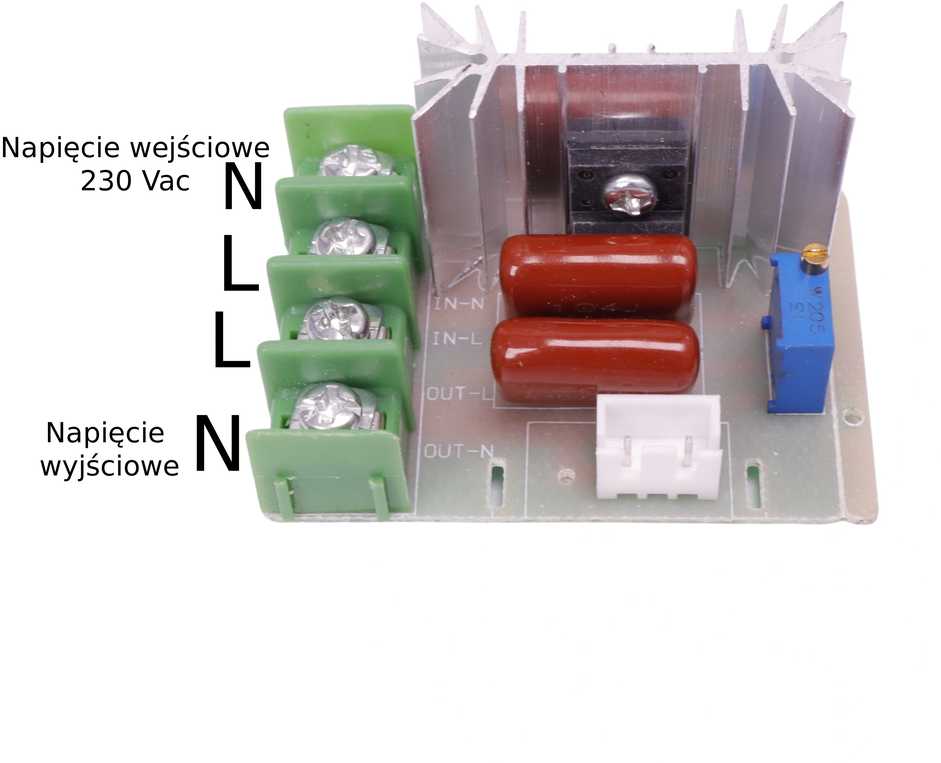

Prijungimo būdas:

Prie įėjimo prijunkite laidus su 230 V tinklo įtampa.
prie įėjimo gnybto, pažymėto „L“, prijunkite laidą su faze,
Prijunkite neutralų laidą prie „N“ gnybto.
laisvai prijunkite išvesties gnybtus, jei imtuvui nereikia atitinkamos jungties.

Svarbi pastaba dėl saugumo

Valdiklio plokštės vykdomojo modulio pusėje yra aukšta, gyvybei pavojinga įtampa!
Jokiomis aplinkybėmis neatlikite prietaiso bandymų be tinkamos apsaugos, nes rizikuojate gauti elektros smūgį.
Beveik kiekvienas modulio elementas turi didelį potencialą. Reikia būti ypač atsargiems.
