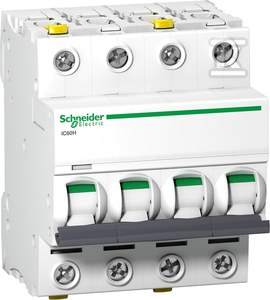

Schneider Electric (A9F07432)

Perjungimo grandinės pertraukiklis 4P C 32A 10kA AC iC60H-C32-4 (A9F07432)   Aprašymas Įrenginio paskirtis Elektros skirstymas Gaminių serija Acti 9 Gaminio pavadinimas Acti 9 iC60 Gaminio tipas arba komponentas Miniatiūrinis grandinės pertraukiklis Trumpasis įrenginio pavadinimas IC60H Polių skaičius 4P Apsaugotų polių skaičius 4 [In] vardinė srovė 32 A Tinklo tipas Nuolatinė srovė (DC) Kintamoji srovė (AC) Atpalaidavimo technologija Termomagnetinis Išjungimo kreivės kodas C Išjungimo galia 42 kA Icu pagal IEC 60947-2 - 12...133 V kintamoji srovė (AC) 50/60 Hz 42 kA Icu pagal EN 60947-2 - 12...133 V kintamoji srovė (AC) 50/60 Hz 15 kA Icu pagal EN 60947-2 - 180...250 V DC 15 kA Icu pagal IEC 60947-2 - 180...250 V nuolatinė srovė (DC) 10 kA Icu pagal IEC 60947-2 - 440 V kintamoji srovė (AC) 50/60 Hz 10 kA Icu pagal EN 60947-2 - 440 V kintamoji srovė (AC) 50/60 Hz 10000 A Icn pagal EN 60898-1 - 400 V kintamoji srovė (AC) 50/60 Hz 10000 A Icn pagal IEC 60898-1 - 400 V kintamoji srovė (AC) 50/60 Hz 15 kA Icu pagal EN 60947-2 - 380...415 V kintamoji srovė (AC) 50/60 Hz 15 kA Icu pagal IEC 60947-2 - 380...415 V kintamoji srovė (AC) 50/60 Hz 30 kA Icu pagal EN 60947-2 - 220...240 V kintamoji srovė (AC) 50/60 Hz 30 kA Icu pagal IEC 60947-2 - 220...240 V kintamoji srovė (AC) 50/60 Hz Naudojimo kategorija A kategorija pagal EN 60898-1 A kategorija pagal IEC 60898-1 Izoliacijos funkcija Taip pagal EN 60947-2 Taip pagal IEC 60947-2 Taip pagal EN 60898-1 Taip pagal IEC 60898-1 Standartai IEC 60898-1 EN 60898-1 IEC 60947-2 EN 60947-2   Papildomi parametrai Tinklo dažnis 50/60 Hz Magnetinio atpalaidavimo riba 8 x In +/- 20 % [Ics] vardinė ribinė išjungimo galia 7500 A 75 % x Icu pagal EN 60898-1 - 400 V AC 50/60 Hz 7500 A 75 % x Icu pagal IEC 60898-1 - 400 V AC 50/60 Hz 21 kA 50 % x Icu pagal IEC 60947-2 - 12...133 V AC 50/60 Hz 21 kA 50 % x Icu pagal EN 60947-2 - 12...133 V AC 50/60 Hz 15 kA 100 % x Icu pagal IEC 60947-2 - 180...250 V DC 15 kA 100 % x Icu pagal EN 60947-2 - 180...250 V DC 5 kA 50 % x Icu pagal IEC 60947-2 - 440 V AC 50/60 Hz 15 kA 50 % x Icu pagal EN 60947-2 - 220...240 V AC 50/60 Hz 7.5 kA 50 % x Icu pagal EN 60947-2 - 380...415 V AC 50/60 Hz 5 kA 50 % x Icu pagal EN 60947-2 - 440 V AC 50/60 Hz 15 kA 50 % x Icu pagal IEC 60947-2 - 220...240 V AC 50/60 Hz 7.5 kA 50 % x Icu pagal IEC 60947-2 - 380...415 V AC 50/60 Hz Srovės ribojimo klasė 3 pagal EN 60898-1 3 pagal IEC 60898-1 [Ui] vardinė izoliacijos įtampa 500 V kintamoji srovė (AC) 50/60 Hz pagal IEC 60947-2 500 V kintamoji srovė (AC) 50/60 Hz pagal EN 60947-2 [Uimp] vardinė impulsinė atlaikomoji įtampa 6 kV pagal EN 60947-2 6 kV pagal IEC 60947-2 Kontaktų padėties indikacija Taip Valdymo tipas Svirtis Vietinis signalizavimas Atpalaidavimo indikatorius Montavimo būdas DIN bėgelis 9 mm plotis 8 Aukštis 91 mm Plotis 72 mm Gylis 78.5 mm Gaminio masė 0.5 kg Spalva Balta Mechaninis atsparumas 20000 ciklų Elektrinis patvarumas 10000 ciklų Jungtys - gnybtai Dvigubas gnybtas, viršuje arba apačioje standus laidas/laidai 1...35 mm² maks. Dvigubas gnybtas, viršuje arba apačioje lankstus laidas/laidai 1...25 mm² maks. Nuimtos izoliacijos ilgis 14 mm viršuje arba apačioje Priveržimo momentas 3.5 N.m viršuje arba apačioje Apsauga nuo įžeminimo nuotėkio Atskiras blokas   Eksploatacijos aplinka Apsaugos laipsnis IP IP20 pagal EN 60529 IP20 pagal IEC 60529 Taršos laipsnis 3 Viršįtampių kategorija IV Atsparumas drėgmei ir karščiui 2 Santykinė drėgmė 95 % ( 55 °C ) Aplinkos temperatūra įrenginio darbui -35...70 °C Aplinkos temperatūra saugojimui -40...85 °C   Tvarumo pasiūlymas Tvarumo pasiūlymo statusas Ekologiškas produktas Green Premium RoHS (datos kodas RRTT) Atitinka  - nuo  1216  -  Schneider Electric atitikties deklaracija  Schneider Electric atitikties deklaracija REACh Nuorodoje nėra SVHC, viršijančių slenkstinę vertę Produkto ekologinis profilis Prieinamas Produkto eksploatacijos pabaigos instrukcijos Nereikia specialių perdirbimo veiksmų
