Fermion, atstumo jutiklis 2.5–300cm,...

Q: 1. Kokį atstumą gali išmatuoti šis jutiklis?

Fermion VL53L3CX jutiklio matavimo diapazonas yra nuo 2,5 cm iki 300 cm. Šis lazerinis matuoklis naudoja TOF technologiją, todėl duomenys yra labai tikslūs. Prietaisas tinka tolimiausiems matavimams įvairiuose projektuose, pavyzdžiui, robotikoje ar automatikoje. Jis veikia su platu įtampų spektru nuo 3,3 V.

Q: 2. Ar šis prietaisas matuoja per stiklą?

Taip, šis lazerinis sensorius yra atsparus stiklo prasiskverbimui. Ši savybė leidžia atlikti patikimus matavimus net už skaidraus barjero. Įrenginys naudoja nematomą 940 nm bangos ilgio spinduliuotę. Dėl šios priežasties jis puikiai tinka įrengimui įvairiuose korpusuose.

Q: 3. Kokia yra šio modulio matymo kampo reikšmė?

Matymo kampas yra 25 laipsniai. Platus regėjimo laukas užtikrina, kad objektas bus aptinkamas efektyviai net esant nedideliam poslinkiui. Ši optinė charakteristika yra svarbi, kai reikia stebėti plotą, o ne tik vieną tašką. Sensorius turi integruotą dėmių kompensavimo funkciją.

Q: 4. Kaip jungiasi šis elektroninis komponentas?

Prijungimas atliekamas naudojant I2C ryšio protokolą. Šis skaitmeninis sąsajos tipas leidžia lengvai integruoti modulį su mikrovaldikliais, pvz., Arduino ar Raspberry Pi. Numatytasis adresas yra 0x29. Komplektacijoje yra reikalinga 6-pinė jungiamoji juosta.

Q: 5. Kokiomis sąlygomis gali veikti šis įrenginys?

Darbinė temperatūros riba yra nuo -20 iki +85 laipsnių Celsijaus. Toks plačias diapazonas leidžia naudoti įrenginį sudėtingose aplinkose. Maitinimo srovė yra mažesnė nei 20 mA, todėl jis yra ekonomiškas. Modulio matmenys yra kompaktiški – 18 x 15 mm.

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite paštomatuose nuo 1.³⁹ €

Pristatymas į namus nuo 3.⁹⁰ €

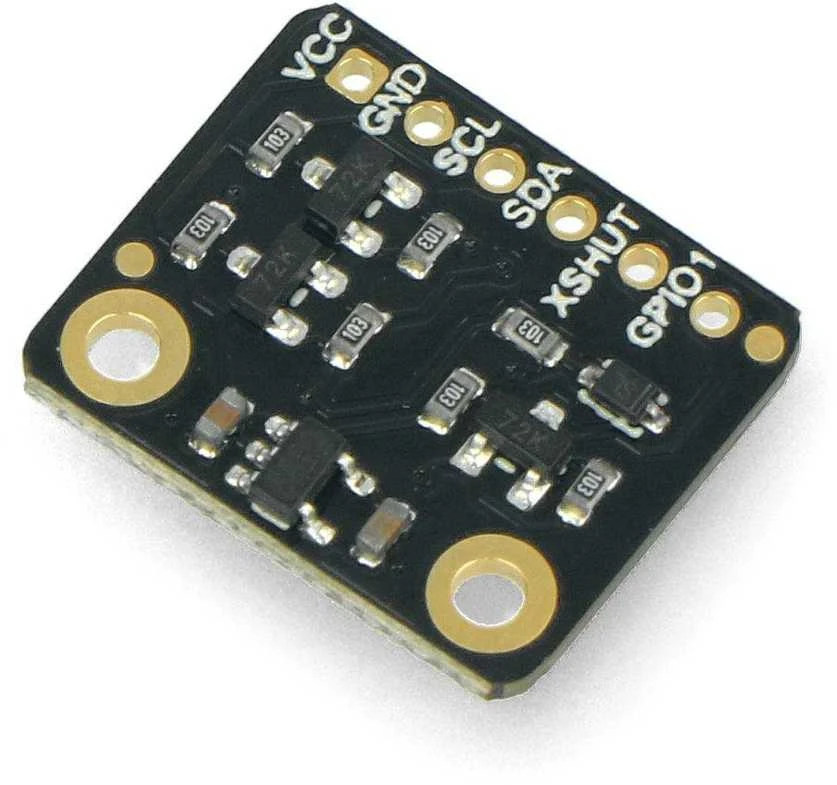

Time-of-Flight technologijos atstumo jutiklis su integruota VL53L3CX mikroschema iš STMicroelectronics. Matuojant ji naudoja ST trečiosios kartos FlightSense technologiją, dėl kurios objekto aptikimo tikslumas ir atstumas iki objekto tampa ypač tikslus. Jutiklio matavimo diapazonas yra nuo 2,5 cm iki 300 cm, be to, jis atsparus stiklo prasiskverbimui. Jo matymo kampas yra 25°.

Pagrindinės savybės:

Įgalina labai tiksliai matuoti atstumą
Matavimo diapazonas iki 300 cm
Visas 25° matymo laukas
Atstumų diapazonas įvairiems tikslams
Atsparus stiklo prasiskverbimui
Integruota dėmių kompensavimo funkcija

Specifikacijos:

Technologija: Time-of-Flight
Įterptoji mikroschema: VL53L3CX
Maitinimo diapazonas: nuo 3,3 V iki 5 V
Veikimo srovė: <20 mA
Matavimo diapazonas: nuo 2,5 cm iki 300 cm
Emiteris: 940 nm VCSEL lazeris (nematomas žmogaus akiai)
Regėjimo laukas: 25°
Sąsaja: I2C
Sąsajos adresas: 0x29
Darbinės temperatūros diapazonas: nuo -20 °C iki 85 °C
Modulio matmenys: 18 x 15 mm

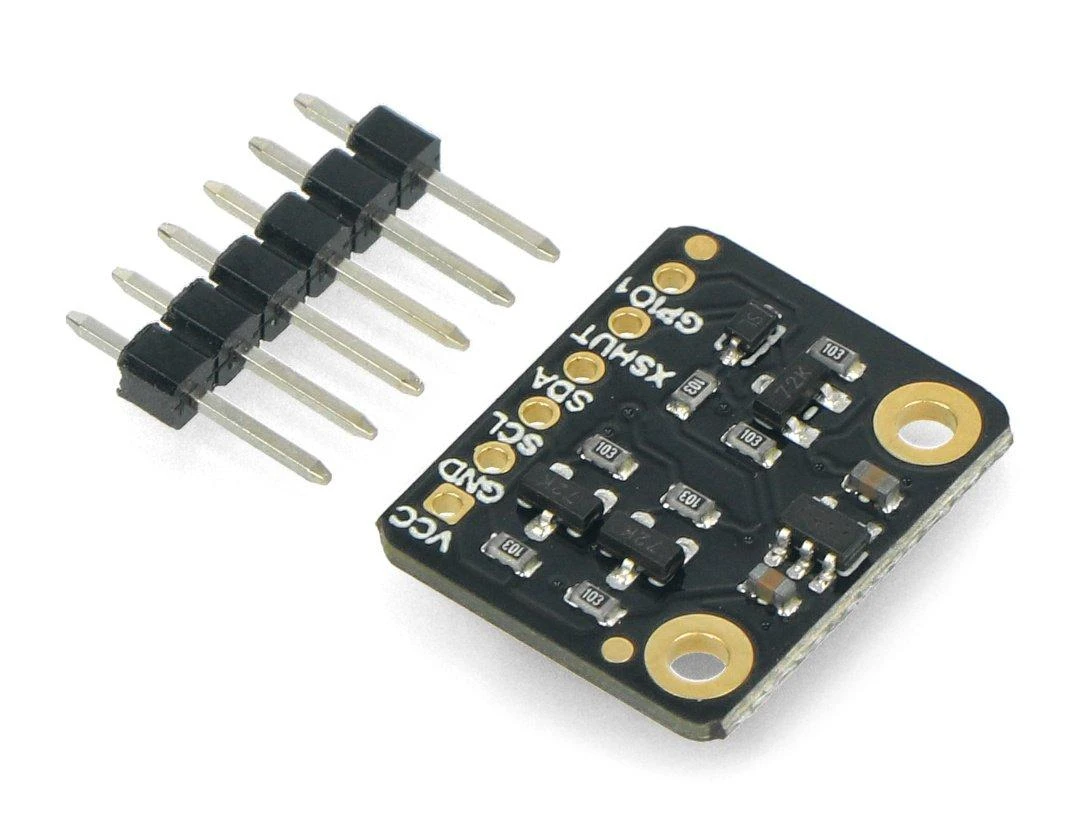

Komplekte:

Fermion - VL53L3CX ToF atstumo jutiklis
1x6 auksinių kaiščių juosta - 2,54 mm

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Dfrobot
Modelis

AN-19461
Modelio pavadinimas

AN-19461

* Anksčiau taikyta Varle.lt kaina

Gamintojas Dfrobot
Tipas Jutikliai

Atsiliepimų nėra

Atsiliepimų politika

1. Kokį atstumą gali išmatuoti šis jutiklis?

Fermion VL53L3CX jutiklio matavimo diapazonas yra nuo 2,5 cm iki 300 cm. Šis lazerinis matuoklis naudoja TOF technologiją, todėl duomenys yra labai tikslūs. Prietaisas tinka tolimiausiems matavimams įvairiuose projektuose, pavyzdžiui, robotikoje ar automatikoje. Jis veikia su platu įtampų spektru nuo 3,3 V.

2. Ar šis prietaisas matuoja per stiklą?

Taip, šis lazerinis sensorius yra atsparus stiklo prasiskverbimui. Ši savybė leidžia atlikti patikimus matavimus net už skaidraus barjero. Įrenginys naudoja nematomą 940 nm bangos ilgio spinduliuotę. Dėl šios priežasties jis puikiai tinka įrengimui įvairiuose korpusuose.

3. Kokia yra šio modulio matymo kampo reikšmė?

Matymo kampas yra 25 laipsniai. Platus regėjimo laukas užtikrina, kad objektas bus aptinkamas efektyviai net esant nedideliam poslinkiui. Ši optinė charakteristika yra svarbi, kai reikia stebėti plotą, o ne tik vieną tašką. Sensorius turi integruotą dėmių kompensavimo funkciją.

4. Kaip jungiasi šis elektroninis komponentas?

Prijungimas atliekamas naudojant I2C ryšio protokolą. Šis skaitmeninis sąsajos tipas leidžia lengvai integruoti modulį su mikrovaldikliais, pvz., Arduino ar Raspberry Pi. Numatytasis adresas yra 0x29. Komplektacijoje yra reikalinga 6-pinė jungiamoji juosta.

5. Kokiomis sąlygomis gali veikti šis įrenginys?

Darbinė temperatūros riba yra nuo -20 iki +85 laipsnių Celsijaus. Toks plačias diapazonas leidžia naudoti įrenginį sudėtingose aplinkose. Maitinimo srovė yra mažesnė nei 20 mA, todėl jis yra ekonomiškas. Modulio matmenys yra kompaktiški – 18 x 15 mm.
