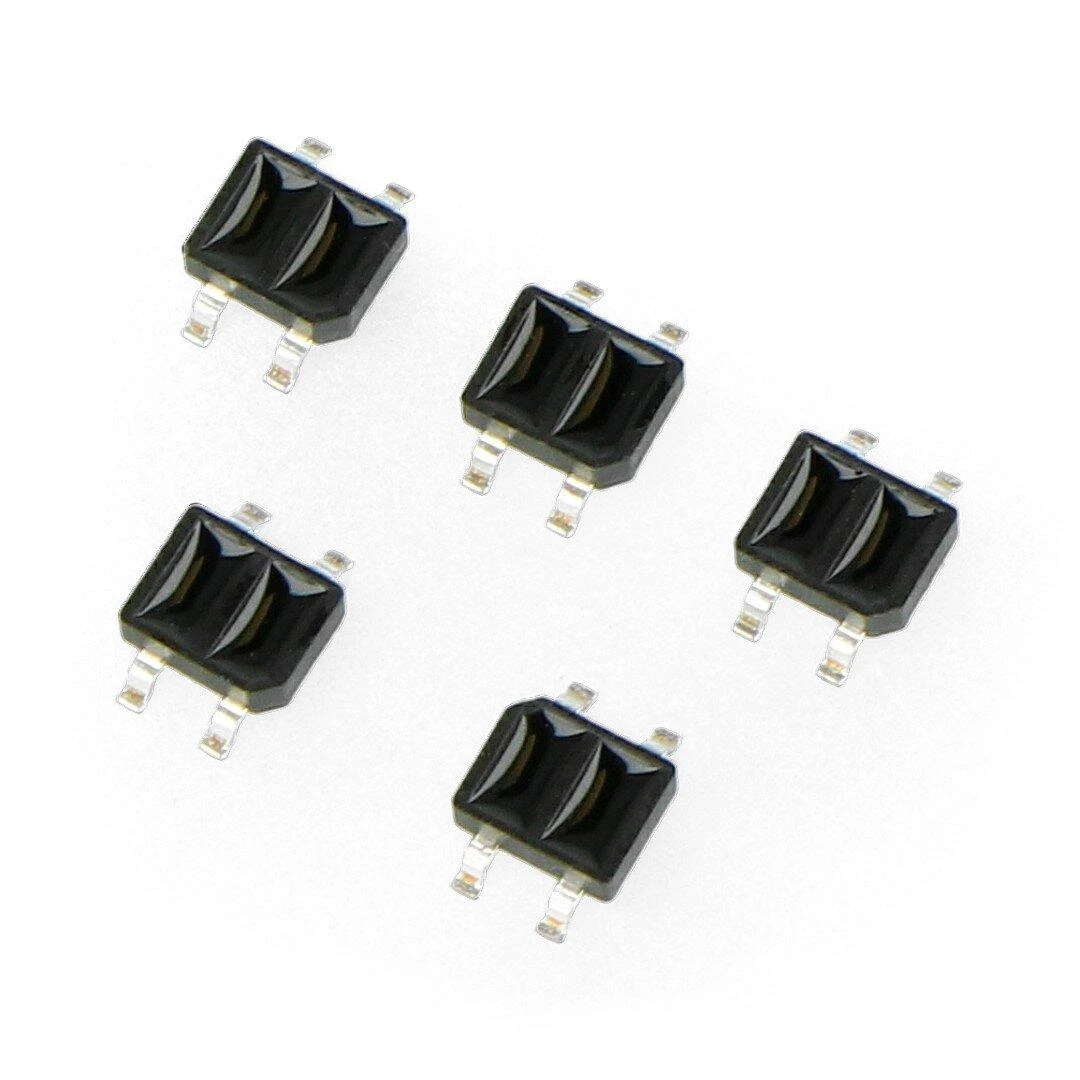

Farnell KTIR0711S atspindintis optronų jutiklis - 5 vnt

Varlė kodas 17544372
Liko tik: 5+ vnt.

Pardavėjas Varle.lt

4.5

Farnell KTIR0711S atspindintis optronų jutiklis - 5 vnt

Varlė kodas 17544372
Liko tik: 5+ vnt.

Pardavėjas Varle.lt

4.5

11.³⁰ €

12.²⁹ € -8 %

Pasirinkite kiekį

Į krepšelį 11.³⁰ €

Turite klausimų apie prekę? Padėsime!

11.³⁰ €

Į krepšelį

Atsiimkite parduotuvėje 0 €

Vilniuje, Ukmergės g. 241liepos 17 d. 0 €
Kituose miestuoseliepos 20 d. 0 €

Atsiimkite paštomatuose nuo 0.⁹⁹ €

SmartPosti paštomate liepos 20 d. 0.⁹⁹ €
LP Express paštomate liepos 20 d. 1.⁹⁹ €
Omniva paštomate liepos 20 d. 2.⁴⁹ €
DPD paštomate liepos 20 d. 2.⁴⁹ €
Venipak paštomate liepos 20 d. 2.⁴⁹ €

Pristatymas į namus nuo 3.⁹⁹ €

Pristatymas LPexpress kurjeriu liepos 20 d. 3.⁹⁹ €
DPD kurjeriu liepos 20 d. 3.⁹⁹ €

*Užsakymo terminai yra preliminarūs

11.³⁰ €

12.²⁹ € -8 %

Pasirinkite kiekį

Į krepšelį 11.³⁰ €

Turite klausimų apie prekę? Padėsime!

Gauk liepos 17 d. Visi pristatymo būdai

Aprašymas

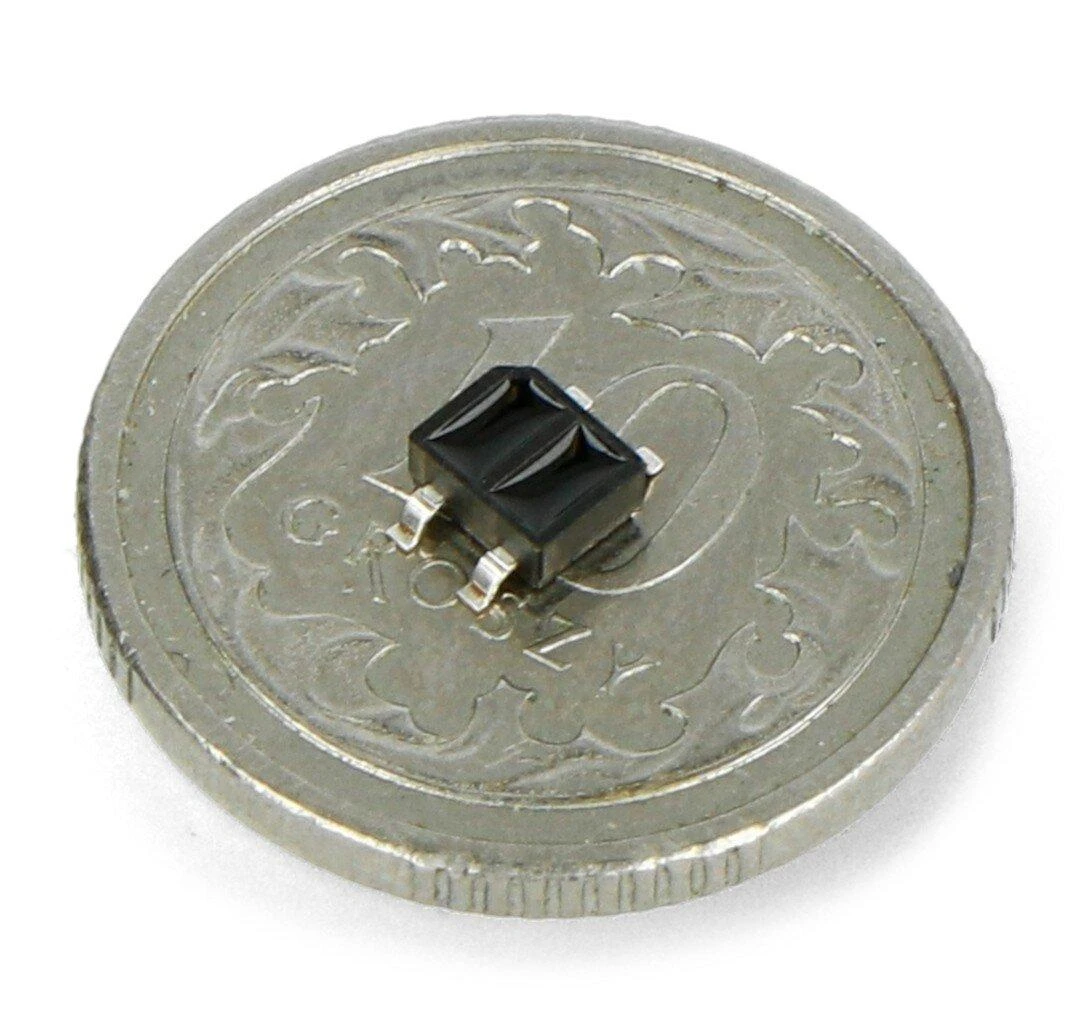

Atspindintis optronas gali būti naudojamas atskirti linijas, kraštus, briaunas. Sistema uždaryta nedideliame, paviršiuje lituotame korpuse, kurio matmenys: 2,7 x 3,4 mm. Prekės parduodamos rinkiniais po 5 vnt.
Jutiklis siunčia spindulį per IR siųstuvą, tada matuoja šviesos, atsispindėjusios per fototranzistorių, intensyvumą. Išėjimas yra įtampos signalas, priklausantis nuo šviesos intensyvumo, patenkančio į detektorių. Kuo daugiau šviesos atsispindės ir pateks į fotodetektorių, tuo didesnė bus išėjimo įtampa. Kadangi šviesą geriau atspindi šviesus paviršius (tamsus paviršius ją sugeria), baltos medžiagos įtampa bus didesnė.

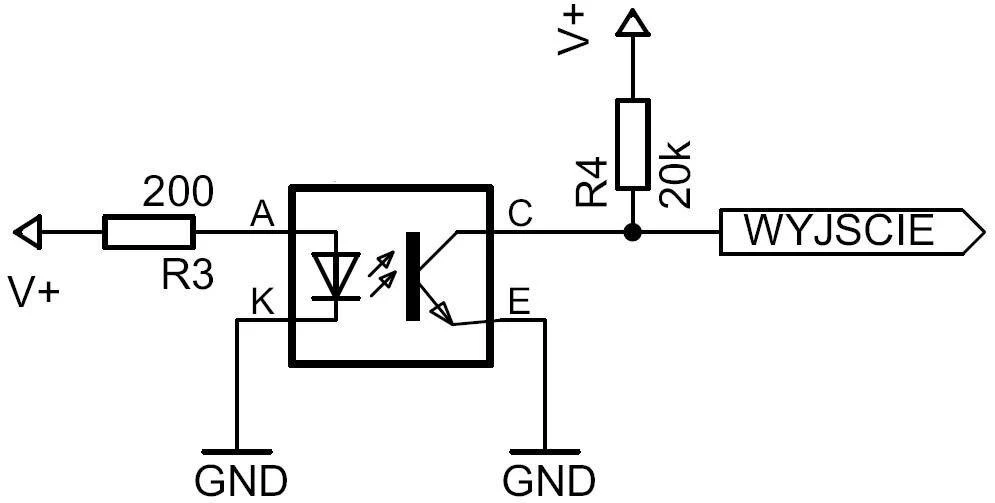

Line Follower robotų dizaineriai lengvai naudoja jutiklius, kad aptiktų linijas, taip pat mini sumo konstrukcijoje, kur jie naudojami žiedo kraštams aptikti. Kadangi šiais atvejais aptinkamos kraštutinės reikšmės (norint atskirti juodą nuo baltos – tarpinės reikšmės nėra svarbios), jutiklis gali būti aukščiau virš paviršiaus, nei nurodyta dokumentacijoje. Iš savo patirties galime pasakyti, kad tinkamai parinkus rezistorius, jutikliai teisingai atskiria juodą izoliacinę juostą nuo balto fono maždaug 0,5 cm atstumu.
Jutiklio pranašumas yra mažas dydis ir lengvas svoris. Tačiau jam trūksta apsauginio korpuso (kurį galima rasti CNY70 jutiklyje), todėl kai jis yra maksimaliai arti paviršiaus, jis gali tinkamai neveikti. Todėl turėtumėte pasirūpinti tinkamu šio parametro nustatymu.

Specifikacijos:

Maksimali IR šviesos diodo įtampa: 5 V
Maksimali IR šviesos diodo srovė: 50 mA
Maksimali kolektoriaus-emiterio įtampa: 30 V
Maksimali kolektoriaus srovė: 20 mA
Ant paviršiaus lituotas korpusas (SMD)

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

ChatGPT

Dirbtinio intelekto nuomonė

4 2023-06-11

Farnell KTIR0711S atspindintis optronų jutiklis yra patikimas ir kokybiškas produktas, kuris turi daug privalumų, tačiau yra ir vienas trūkumas. Pirmiausia, jutikliai yra labai jautrūs ir tikslūs, todėl jie gali būti naudojami įvairiose pramonės srityse. Antra, jie yra lengvai montuojami ir tvirtinami, todėl jų naudojimas yra patogus ir efektyvus. Trečia, jutikliai yra atsparūs aplinkos veiksniams, todėl jie gali būti naudojami net ir sudėtingomis sąlygomis. Trūkumas yra tas, kad jutikliai yra gana brangūs, todėl jų naudojimas gali būti finansiškai sunkus.

Pliusai: Jutikliai yra labai jautrūs ir tikslūs Jie yra lengvai montuojami ir tvirtinami Jie yra atsparūs aplinkos veiksniams

Minusai: Jutikliai yra gana brangūs

Specifikacija

Gamintojas Farnell
Modelis

AN-00053
Modelio pavadinimas

AN-00053

* Anksčiau taikyta Varle.lt kaina

Šią prekę rasite filtruose

Gamintojas Farnell
Tipas Jutikliai

Atsiliepimai (0)

Atsiliepimų nėra

Atsiliepimų politika

Dažniausiai užduodami klausimai

1. Kaip veikia šis atspindintis optroninis jutiklis?

Šis Farnell jutiklis su IR siųstuvu siunčia spindulį ir fototranzistorius matuoja atsispindėjusios šviesos intensyvumą. Išėjimo įtampa didėja, kai daugiau šviesos patenka į detektorių. Šviesūs paviršiai atspindi geriau, todėl jie duoda aukštesnę įtampą, o tamsūs paviršiai sugeria šviesą.

2. Kokioms užduotims šis SMD optronas tinkamas?

Šis atviro kodo elektronikos prietaisas naudojamas linijoms, kraštams ar briaunoms atskirti. Dizaineriai jį lengvai pritaiko linijų sekimo robotuose, pavyzdžiui, Line Follower, arba mini sumo konstrukcijose žiedo kraštams aptikti. Mažas dydis ir lengvas svoris padeda jį montuoti ten, kur svarbi erdvė.

3. Kokiu atstumu šis infraraudonųjų spindulių detektorius veikia?

Tinkamai parinkus rezistorius, šis ATPP optroninis jungiklis teisingai atskiria juodą izoliacinę juostą nuo balto fono maždaug 0,5 cm atstumu. Jei reikia nustatyti kraštutines reikšmes, kaip juodą nuo baltos, jutiklis gali būti pakeltas aukščiau, nei nurodyta dokumentacijoje. Rekomenduojama nepamiršti, kad be apsauginio korpuso aukštis gali būti ribotas.

4. Koks šių fotodiodų ir fototranzistorių rinkinio privalumas?

Pagrindinis privalumas yra labai mažas ant paviršiaus lituoto korpuso dydis – vos 2,7 x 3,4 mm, ir lengvas svoris. Rinkinys parduodamas po 5 vienetus, todėl jį galima naudoti keliose vietose ar projektuose. Šis Farnell jutiklis skirtas linijoms, kraštams ir briaunoms aptikti robotikoje.

5. Kokios maksimalios elektrinės charakteristikos šioje prekėje?

Maksimali IR šviesos diodo elektros srovė, kurią šis lauko tranzistorius gali priimti, yra 50 mA, o jo įtampa gali siekti 5 V. Fototranzistoriaus kolektoriaus-emiterio įtampai riba yra 30 V, o srovei – 20 mA. Šie rodikliai svarbūs tinkamam veikimui, todėl verta jų laikytis projektuojant.
