Dvikryptis srovės / galios jutiklis,...

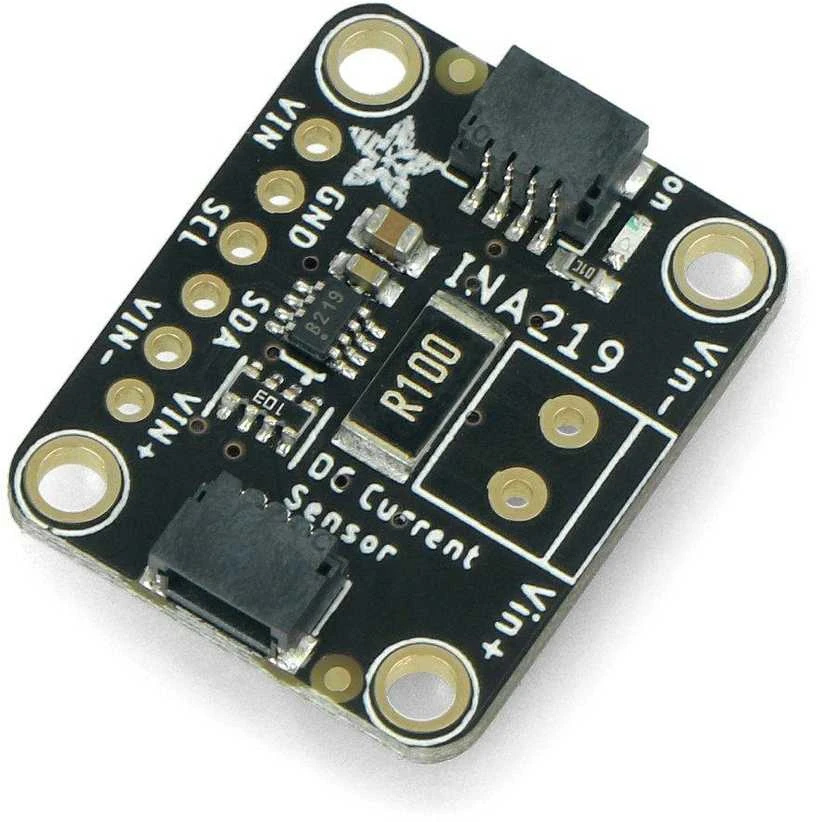

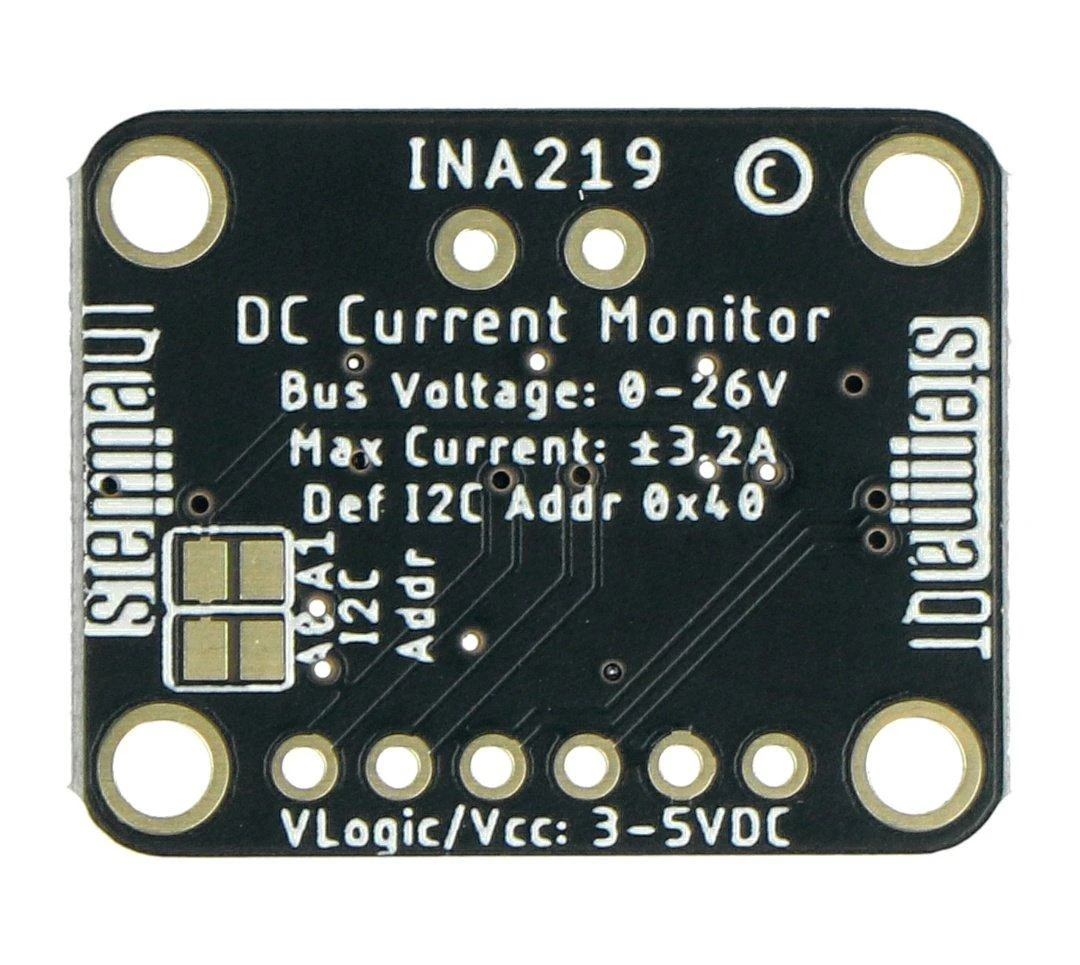

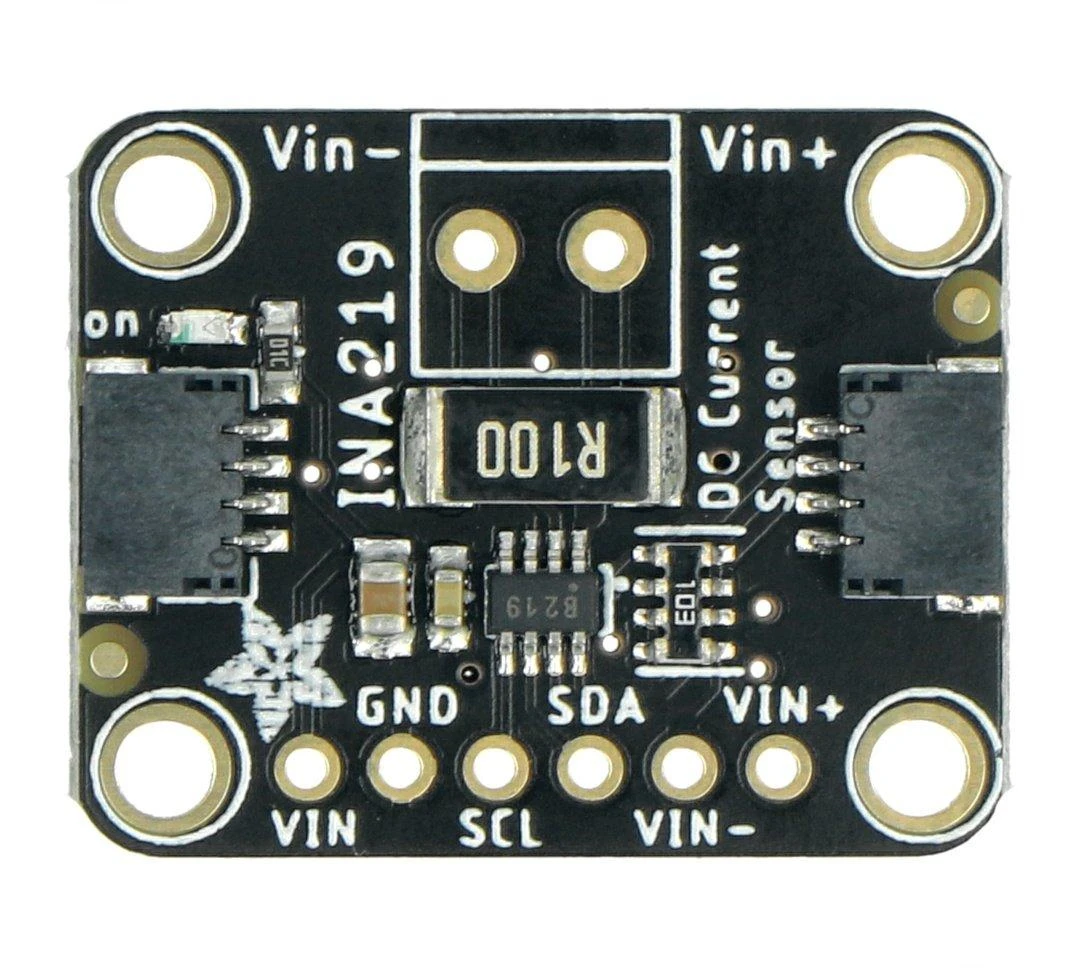

Dvikryptis srovės ir galios jutiklis, pagamintas Adafruit. Jame yra įmontuotas INA219 lustas, dvi STEMMA QT / Qwiic standartinės jungtys, išdėstytos abiejose plokštės pusėse, ir laidai kaip litavimo laukai. Naudojamas matuoti didelę nuolatinę įtampą ir srovę per I2C magistralę 1% tikslumu. Jutiklis gali išmatuoti didžiausią įtampą nuo 0 V iki 26 V DC (nepaisant 3 V arba 5 V maitinimo šaltinio). Stiprintuvas matuoja 0,1 Ohm rezistoriaus įtampą. Didžiausias stiprintuvo įvesties skirtumas yra +/-320 mV, o tai leidžia matuoti srovę iki +/-3,2 A. Naudojant 12 bitų ADC matavimo skiriamoji geba yra 0,8 A.

Specifikacijos:

Lustas: INA219
Modulio tipas: dvikryptis srovės / galios jutiklis
Maitinimo įtampa: nuo 3 V iki 5 V
Ryšio sąsaja: I2C magistralė
Sąsajos adresas: 0x40 / 0x41 / 0x44 / 0x45 (pasirenkamas trumpiklis)
Įrengtas srovės jutiklis 0,1 Ohm 1% 2 W
Matavimo diapazonai:

didžiausios įtampos matavimas: nuo 0 V iki 26 V DC
didžiausias srovės matavimas: iki +/-3,2 A, kai skiriamoji geba yra +/-0,8 mA

Matavimų tikslumas: iki 1%
Leads:

litavimo laukai
STEMMA QT / Qwiic jungtys

Matmenys: 25,6 x 20,4 x 4,7 mm

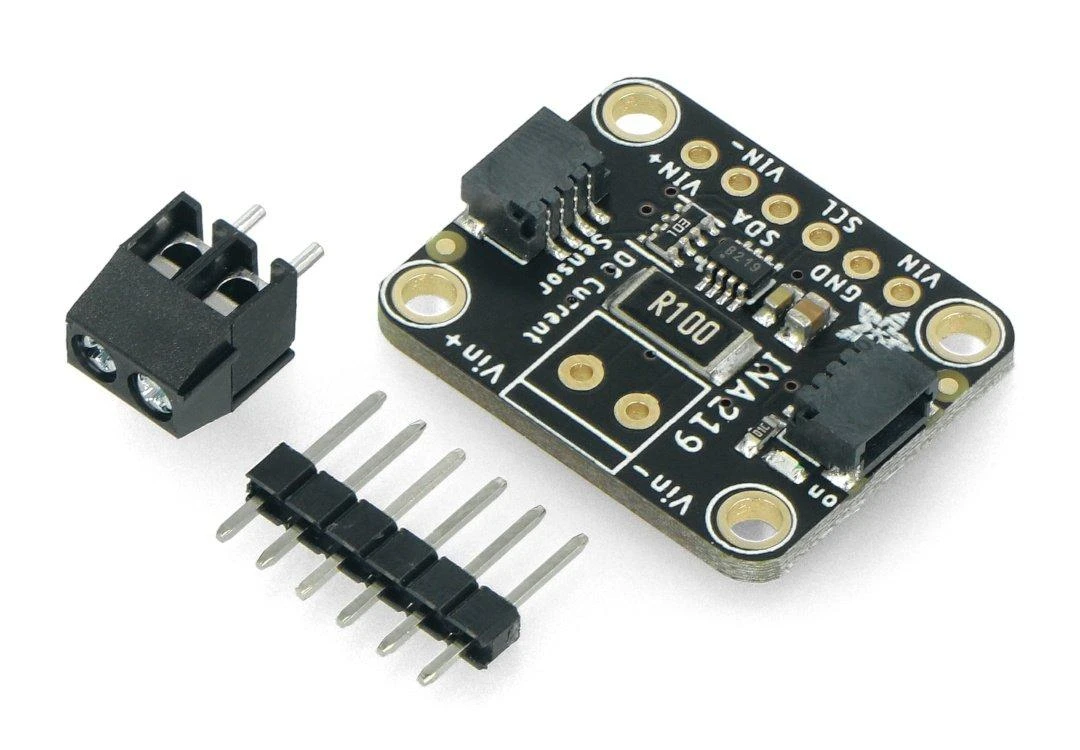

Komplekte:

Dvikryptis srovės / galios jutiklis - INA219
Goldpin jungtys - 2,54 mm
Terminalo jungtis - x1
