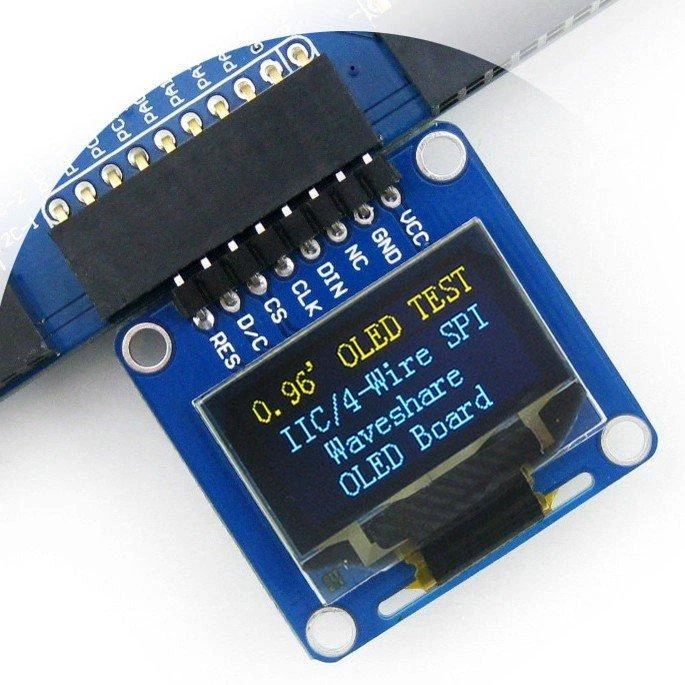

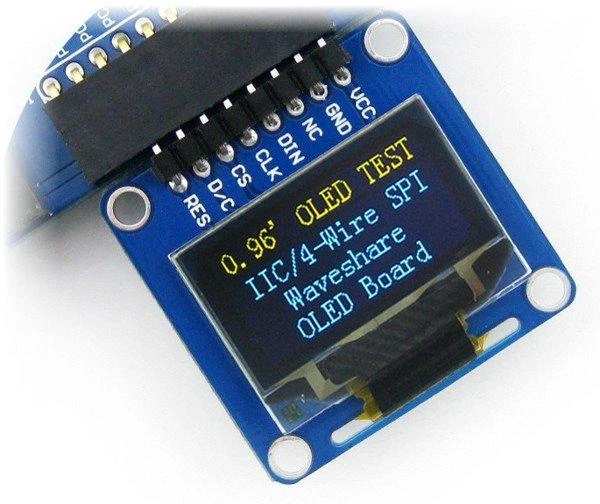

0,96" OLED ekranas su 128x64px raiška, geltona ir mėlyna. SSD1306 valdikliu paremtas ekranas veikia esant 3,3 V ir 5 V įtampai, palaiko sąsają per SPI arba I2C. Lituojamas kampuotose auksinių kaiščių jungtyse.

Specifikacijos:

Darbinė įtampa: nuo 3,3 V iki 5,0 V
Valdiklis: SSD1306
Sąsaja: SPI / I2C

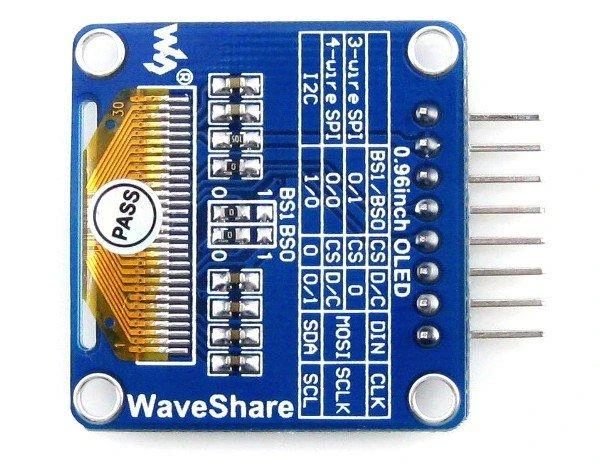

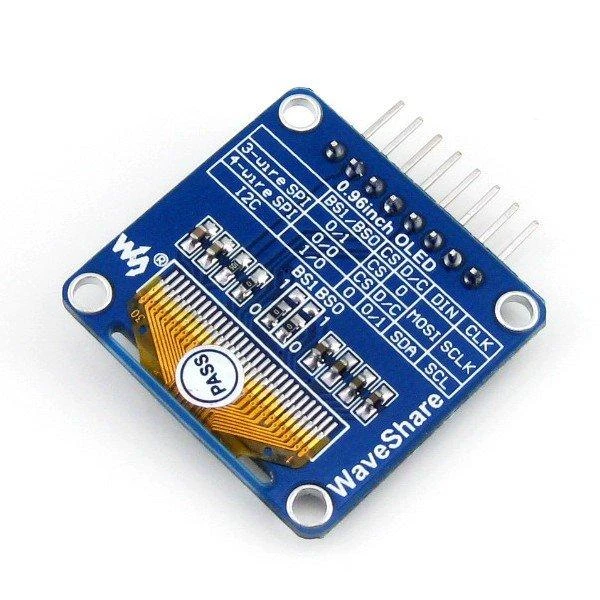

Veikimo režimo pasirinkimas naudojant trumpiklius BS0 ir BS1
Ekrano tipas: OLED
Įstrižainė: 0,96"
Rezoliucija: 128x64px
Spalvos: geltona ir mėlyna
Žiūrėjimo kampas: virš 160°
Darbinė temperatūra: nuo -20 °C iki 70 °C

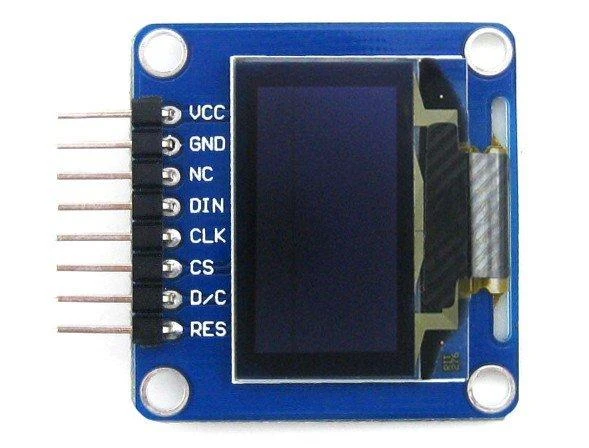

Litavimo auksinių kaiščių jungtys - 2,54 mm

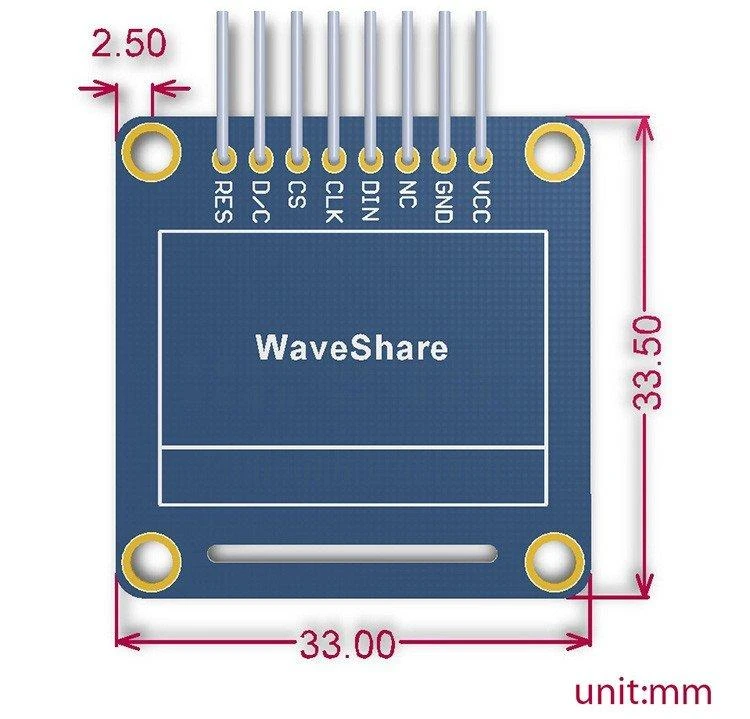

Matmenys: 33,5 x 33 mm

Nuorodos:
Gamintojo puslapis
Manualas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Waveshare
Modelis

AN-04434
Modelio pavadinimas

AN-04434

* Anksčiau taikyta Varle.lt kaina

Gamintojas Waveshare
Ekrano įstrižainė (coliais) 0.96

Atsiliepimų nėra

Atsiliepimų politika

1. Kaip prijungti šį OLED ekraną prie valdiklio?

Šį dviejų spalvų OLED ekraną galima prijungti naudojant SPI arba I2C ryšio protokolą. Sąsajos pasirinkimas atliekamas sukonfigūruojant lituojamus trumpiklius BS0 ir BS1. Šis prietaisas palaiko platų įtampų diapazoną, todėl tinka daugeliui mikrovaldiklių projektų, reikalaujančių aiškaus vaizdo.

2. Kokia yra šio grafinių ekranų modulio rezoliucija?

Grafinio ekrano modulio raiška yra 128 pikselių pločio ir 64 pikselių aukščio. Toks pikselių tankis užtikrina ryškų vaizdą ir teksto skaitomumą net ant mažos, 0,96 colio įstrižainės paviršiaus. Tai puikus sprendimas rodyti duomenis įvairiuose elektroniniuose įrenginiuose.

3. Kokias spalvas gali rodyti šis vaizduoklis?

Šis vaizduoklis gali rodyti dvi spalvas: geltoną ir mėlyną. Dviejų spalvų OLED technologija suteikia aukštą kontrastą ir platesnį nei 160 laipsnių matymo kampą. Toks spalvingas rodymo būdas pagerina informacijos suvokimą, o ekranas veikia plačiame temperatūrų diapazone.

4. Ar šis rodytuvas veikia su 5 voltų sistema?

Taip, šis rodytuvas veikia tiek su 3,3 V, tiek su 5,0 V įtampa. Darbinės įtampos lankstumas leidžia integruoti modulį į įvairias grandines be papildomų įtampos keitiklių. SSD1306 valdiklis užtikrina stabilų veikimą abiem įtampos režimais, supaprastindamas montavimą.

5. Kaip tvirtinamas šis mažo dydžio ekranelis?

Ekranelis turi keturias lituojamas jungtis su auksiniais kaiščiais, kurių tarpas yra 2,54 mm. Šis standartinis atstumas tinka montuoti ant kontaktinės lentos arba prijungti laidais. Kompaktiški 33,5 x 33 mm matmenys leidžia jį įdiegti net į labai mažus elektroninius įrenginius.
