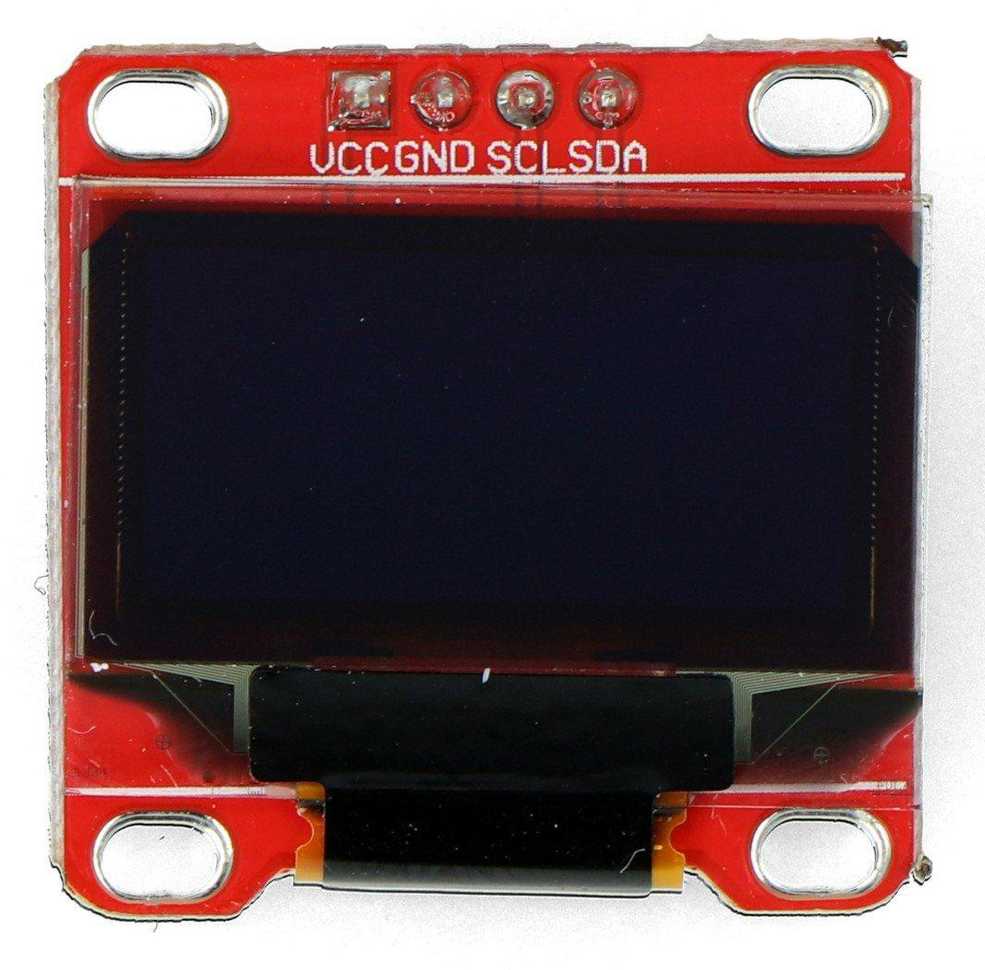

Openplatform OLED ekranas, mėlyna...

1. Su kokiomis plokštėmis veikia šis 0,96 colių OLED ekranas?

Šis OpenPlatform OLED modulis veikia su Arduino plokštėmis. Šis ekranas yra suderinamas ir su kitomis platinėmis plokštėmis, kurios palaiko I2C komunikacijos protokolą. Naudojant standartinę biblioteką, jį galima lengvai prijungti prie mikrovaldiklių projektų, kad būtų galima rodyti tekstą ar paprastą grafiką.

2. Kokią skiriamąją gebą turi mėlynas grafinis ekranas?

Šio ekrano rodymo skiriamoji geba yra 128x64 pikseliai. Toks pikselių kiekis leidžia aiškiai atvaizduoti keletą teksto eilučių arba paprastus vaizdus. Aukšta kontrastiškumas ir plačias matymo kampus užtikrina organinių šviesos diodų (OLED) technologija, kuri suteikia ryškius vaizdus net esant šviesiai apšvietimui.

3. Kokia įtampa reikalinga šiam ekrano moduliui?

Šiam ekrano moduliui tinka nuo 3,3 V iki 5,0 V darbinė įtampa. Dėl to jį galima maitinti tiesiogiai iš daugumos plokščių, nereikia papildomų įtampos keitiklių. Tokas maitinimo diapazonas supaprastina jungtį, o modulis veikia su 5 voltų Arduino sistemomis ir su žemesne įtampa veikiančiais valdikliais.

4. Kokį jungties protokolą naudoja šis vaizdo rodytuvas?

Šis vaizdo rodytuvas naudoja I2C ryšio protokolą. Ši sąsaja reikalauja tik dviejų signalinių laidų (SDA ir SCL), todėl labai taupo plokštės kontaktus. Ryšys per I2C yra paprastas, o naudojant paruoštas bibliotekas, ekrano valdymas programiniu būdu tampa greitas ir lengvai įgyvendinamas.

5. Kokios yra šio ekrano fizinės savybės ir matmenys?

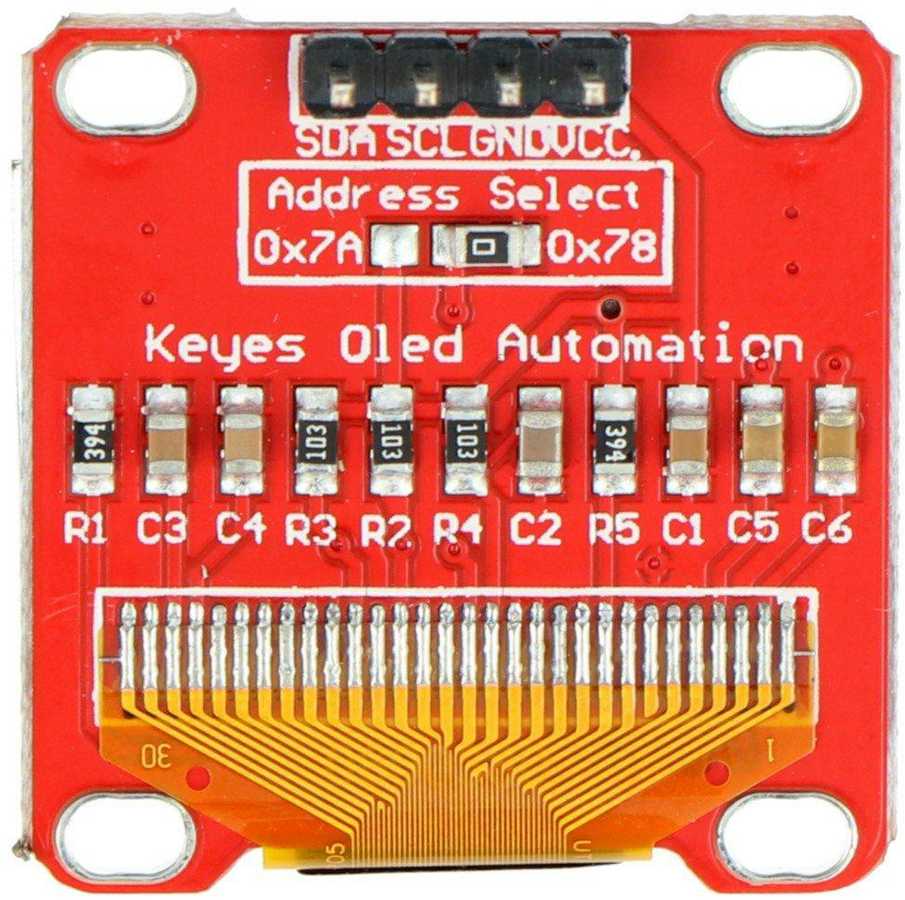

Šio ekrano modulio matmenys yra 28 x 27 milimetrai. Jis yra kompaktiškas ir neturi atgalinio apšvietimo, nes kiekvienas pikselis pats šviečia. Modulis turi auksinių kaiščių kontaktus su 2,64 mm rastru, todėl jį galima patogiai įsmeigti į kontaktinę lentelę (breadboard) arba prijungti laidais.
