Name: DFRobot TB6612 Quad Variklų Valdiklis - 4 Kanalų 13.5V/1.2A
Brand: Dfrobot
SKU: 40564168
Price: 22.70 EUR
Availability: InStock

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite LP Express paštomatuose nuo 1.⁹⁹ €

Pristatymas į namus nuo 3.⁴⁹ €

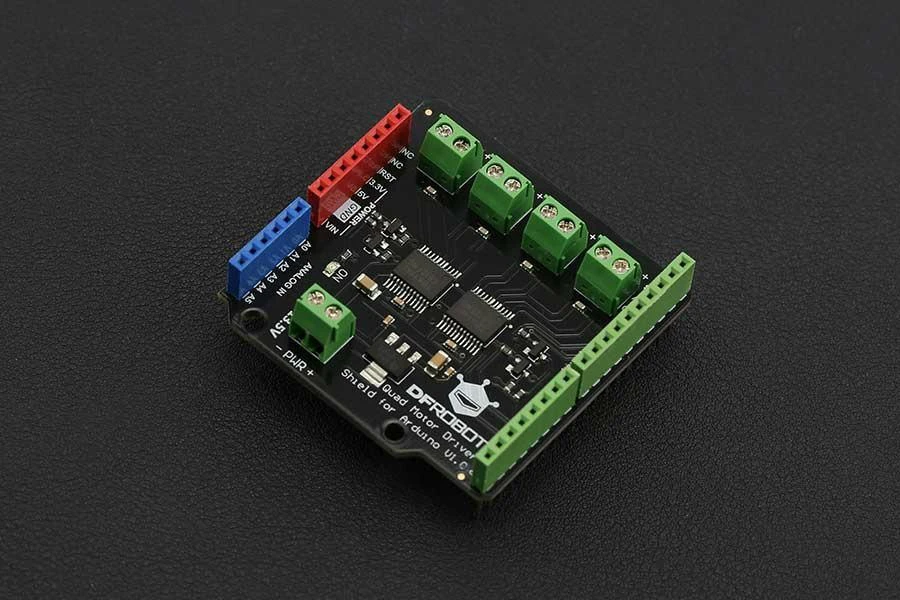

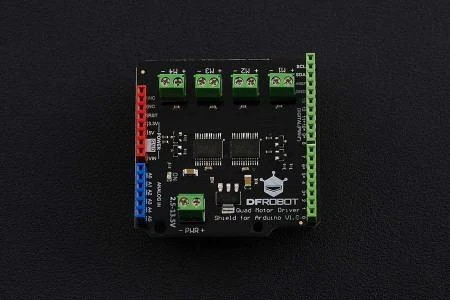

DFRobot Quad DC Motor Shield yra Arduino Uno priedėlis, skirtas net 4 elektrinių varikliukų valdymui. Gamintojas pasirūpino šiomis reikalingomis savybėmis: varžtinės jungtys leidžia tvirtai ir patikimai prijungti didelės galios laidus, F tipo jungtys padeda greitai kurti prototipus ir keisti varikliukus, įdiegtas terminio perkaitinimo apsaugos mechanizmas. Variklius valdo įmontuotas TB6612FNG modulis, kuris gali valdyti net iki 4 DC varikliukų, ir yra efektyvesnis ir mažesnis už L298N.

Suderinamas su Arduino UNO R3, DFRduino R3, Arduino Mega ir kitais mikrovaldikliais.

Techniniai duomenys:

Galima prijungti: 4 DC varikliukus, tiekti iki 3,2A elektros srovės pulsus kiekvienam
Varžtinės ir F tipo jungtys varikliams
Įdiegtas terminio perkaitinimo apsaugos mechanizmas.
DC variklių įtampa: 2,5-13,5 V DC
Didžiausia leistina variklio srovė: iki 1,2A nuolatinė, iki 3,2A pulsais
Variklius valdo įmontuotas TB6612FNG modulis
Loginių signalų įtampa: 3,3-5V
Dydis: 53 x 52 mm
Darbinė temperatūra: -20 - 85°C

Nuorodos ir pritaikymas:

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Dfrobot
Modelis

AN-07441
Modelio pavadinimas

AN-07441

Gamintojas Dfrobot
Tipas Valdikliai

Atsiliepimų nėra

Atsiliepimų politika

1. Kiek variklių valdo DFRobot TB6612 Quad valdiklis?

Šis Arduino plokštės priedėlis gali valdyti keturis DC variklius vienu metu. Valdymo modulis TB6612FNG užtikrina efektyvų ir tikslų kiekvieno variklio greičio bei sukimosi krypties kontrolę. Tai leidžia kurti sudėtingesnius robotus ar mechanizmus, kuriuose reikalingas daugialypis judėjimas.

2. Kokia yra didžiausia leistina variklio srovė?

Valdiklis palaiko iki 1,2 ampero nuolatinę srovę vienam varikliui. Trumpalaikiam režimui su impulsais leistina srovė gali siekti net 3,2A. Tokia galia tinka daugumai vidutinės galios kolektorinių variklių, naudojamų robotikoje ir automatikoje.

3. Kokią įtampą reikia tiekti varikliams?

Variklių maitinimo įtampa gali būti nuo 2,5 iki 13,5 voltų. Tai suteikia lankstumo renkantis tinkamus DC variklius įvairiems projektams. Valdymo signalams pakanka 3,3 arba 5 voltų, kuriuos tiekia pats Arduino mikrokontroleris.

4. Kaip šis valdiklis apsaugo nuo perkaitimo?

Plokštėje yra integruotas terminės apsaugos mechanizmas. Jis automatiškai apsaugo grandinę nuo pažeidimo, jei ji įkaista dėl per didelės apkrovos ar trumpojo jungimo. Tai pailgina įrenginio tarnavimo laiką ir padidina patikimumą eksploatacijos metu.

5. Su kokiomis jungtimis galima prijungti variklius?

Prijungimui naudojamos patogios varžtinės ir greitosios F tipo spaustukų jungtys. Varžtinės leidžia tvirtai sujungti storesnius laidus, skirtus didesnei galiai. F tipo spaustukai yra labai patogūs greitam prototipavimui ir variklių keitimui be lituoklio.
