Q: 1. Kokius matavimus atlieka DFRobot SEN0386 jutiklis?

Šis įrenginys vienu metu fiksuoja pagreitį ir sukimosi greitį. Šešių ašių jutiklio galimybės leidžia tiksliai stebėti objekto padėtį erdvėje. Jis matuoja pagreitį iki 16 g, o kampinį greitį – iki 2000 laipsnių per sekundę. Tai puikus sprendimas judesiui analizuoti.

Q: 2. Kaip šis akselerometras jungiasi prie Arduino?

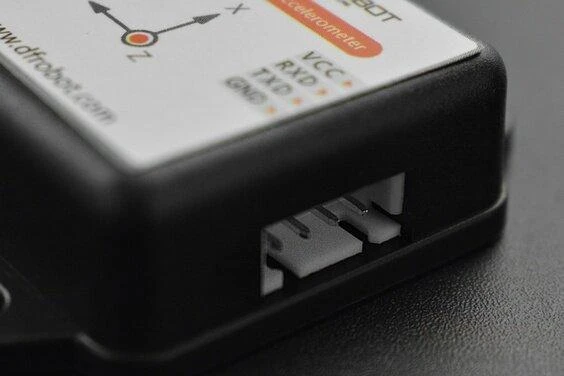

Prijungimas atliekamas naudojant TTL sąsają ir paprastą kabelį. Modulis yra visiškai suderinamas su Arduino platforma ir dauguma jos plokščių. Jis veikia esant 3,3–5 V įtampai, todėl tinka daugeliui projektų. Ryšio greitį galima reguliuoti pagal poreikius.

Q: 3. Koks yra šio giroskopo matavimo tikslumas?

Įtaisas pasižymi aukštu rezultatų tikslumu, kurį užtikrina skaitmeninis filtras. Šis filtras efektyviai sumažina triukšmą matavimų metu. Paklaida nustatant kampą gali būti tik 0,05 laipsnio. Todėl jis tinka ir labai preciziems uždaviniams spręsti.

Q: 4. Kokią įtampą reikia tiekti moduliui?

Maitinimo režimas yra platus – nuo 3,3 iki 5 voltų. Toks diapazonas leidžia naudoti įrenginį su įvairiais maitinimo šaltiniais. Esant 5 V, srovės suvartojimas yra mažesnis nei 40 mA. Tai užtikrina energijos taupumą ir ilgalaikį darbą.

Q: 5. Ar galima keisti jutiklio duomenų dažnį?

Taip, išvesties dažnis yra lankstus ir reguliuojamas. Jį galima nustatyti nuo 0,1 Hz iki 200 Hz, priklausomai nuo projekto poreikių. Didesnis dažnis suteikia smulkesnę informaciją apie judesį. Tai leidžia pritaikyti įrenginį konkrečiai užduočiai.

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite paštomatuose nuo 1.⁹⁹ €

Pristatymas į namus nuo 3.⁹⁹ €

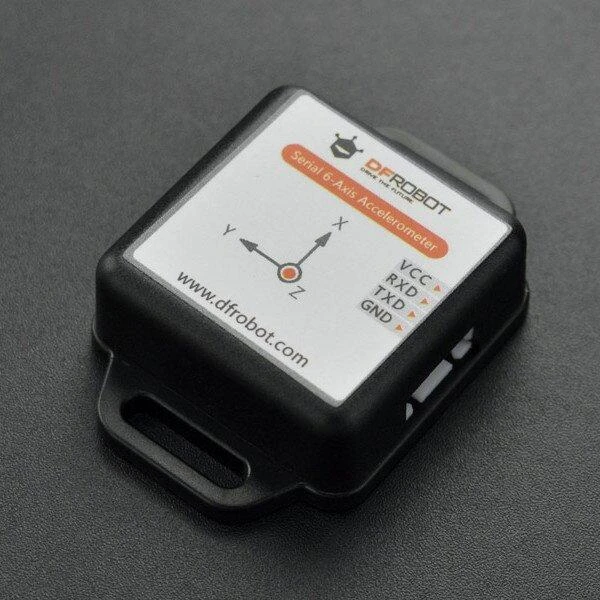

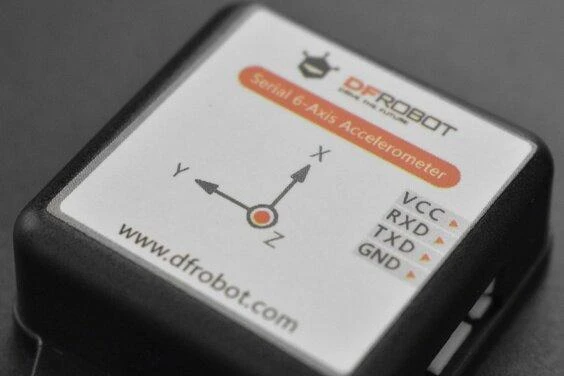

Galingas 6 ašių jutiklis sujungia akselerometrą ir giroskopą. Leidžia nustatyti objekto padėtį erdvėje, išmatuoti pagreitį ir kampinį greitį. Pagreičio matavimo diapazonas yra ±2/4/8/16 g, o kampinis greitis: ±250/500/1000/2000°/s. Naudojama pažangi skaitmeninio filtravimo technologija, kuri padeda veiksmingai pašalinti triukšmą ir padidina rezultatų tikslumą, statistiškai iki 0,05 laipsnio. Maitinamas įtampos diapazonu nuo 3,3 V iki 5 V. Suderinamas su populiariu Arduino mikrovaldikliu ir iš jo gaunamomis plokštėmis.

Specifikacijos:

Suderinamas su Arduino
Maitinimo įtampa: nuo 3,3 V iki 5 V
Srovės suvartojimas: <40 mA
Sąsaja: TTL
Perdavimo greičio palaikymas: nuo 2400 iki 921600 bps (reguliuojamas)
Duomenų išvestis: pd nuo 0,1 Hz iki 200 Hz
Pagreičio matavimo diapazonas: ±2/4/8/16 g (pasirinktinai)
Kampinio greičio matavimo diapazonas: ±250/500/1000/2000°/s (pasirinktinai)
Nustatymo kampas: ±180°

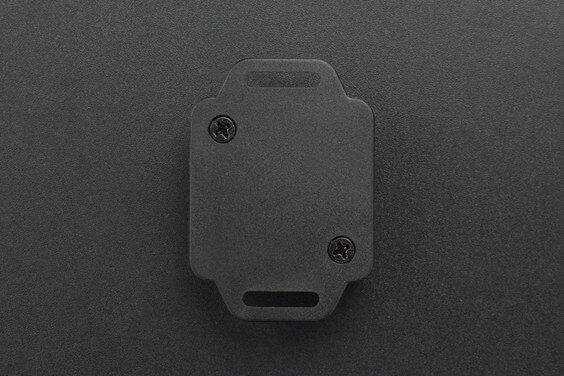

Matmenys: 51,3 x 36 x 10 mm

Įeina:

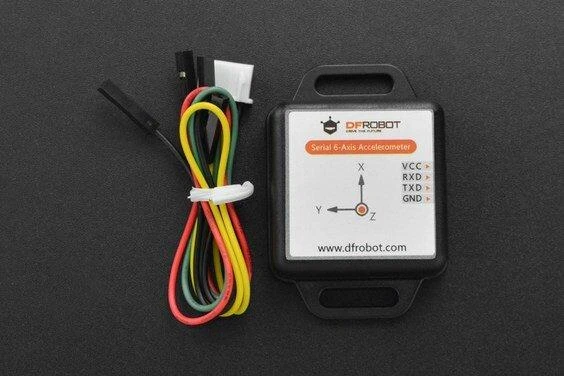

Prijungimo kabelis x1

Nuorodos:
Gamintojo puslapis
Manualas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Dfrobot
Modelis

AN-19014
Modelio pavadinimas

AN-19014

Gamintojas Dfrobot
Tipas Jutikliai

Atsiliepimų nėra

Atsiliepimų politika

1. Kokius matavimus atlieka DFRobot SEN0386 jutiklis?

Šis įrenginys vienu metu fiksuoja pagreitį ir sukimosi greitį. Šešių ašių jutiklio galimybės leidžia tiksliai stebėti objekto padėtį erdvėje. Jis matuoja pagreitį iki 16 g, o kampinį greitį – iki 2000 laipsnių per sekundę. Tai puikus sprendimas judesiui analizuoti.

2. Kaip šis akselerometras jungiasi prie Arduino?

Prijungimas atliekamas naudojant TTL sąsają ir paprastą kabelį. Modulis yra visiškai suderinamas su Arduino platforma ir dauguma jos plokščių. Jis veikia esant 3,3–5 V įtampai, todėl tinka daugeliui projektų. Ryšio greitį galima reguliuoti pagal poreikius.

3. Koks yra šio giroskopo matavimo tikslumas?

Įtaisas pasižymi aukštu rezultatų tikslumu, kurį užtikrina skaitmeninis filtras. Šis filtras efektyviai sumažina triukšmą matavimų metu. Paklaida nustatant kampą gali būti tik 0,05 laipsnio. Todėl jis tinka ir labai preciziems uždaviniams spręsti.

4. Kokią įtampą reikia tiekti moduliui?

Maitinimo režimas yra platus – nuo 3,3 iki 5 voltų. Toks diapazonas leidžia naudoti įrenginį su įvairiais maitinimo šaltiniais. Esant 5 V, srovės suvartojimas yra mažesnis nei 40 mA. Tai užtikrina energijos taupumą ir ilgalaikį darbą.

5. Ar galima keisti jutiklio duomenų dažnį?

Taip, išvesties dažnis yra lankstus ir reguliuojamas. Jį galima nustatyti nuo 0,1 Hz iki 200 Hz, priklausomai nuo projekto poreikių. Didesnis dažnis suteikia smulkesnę informaciją apie judesį. Tai leidžia pritaikyti įrenginį konkrečiai užduočiai.
