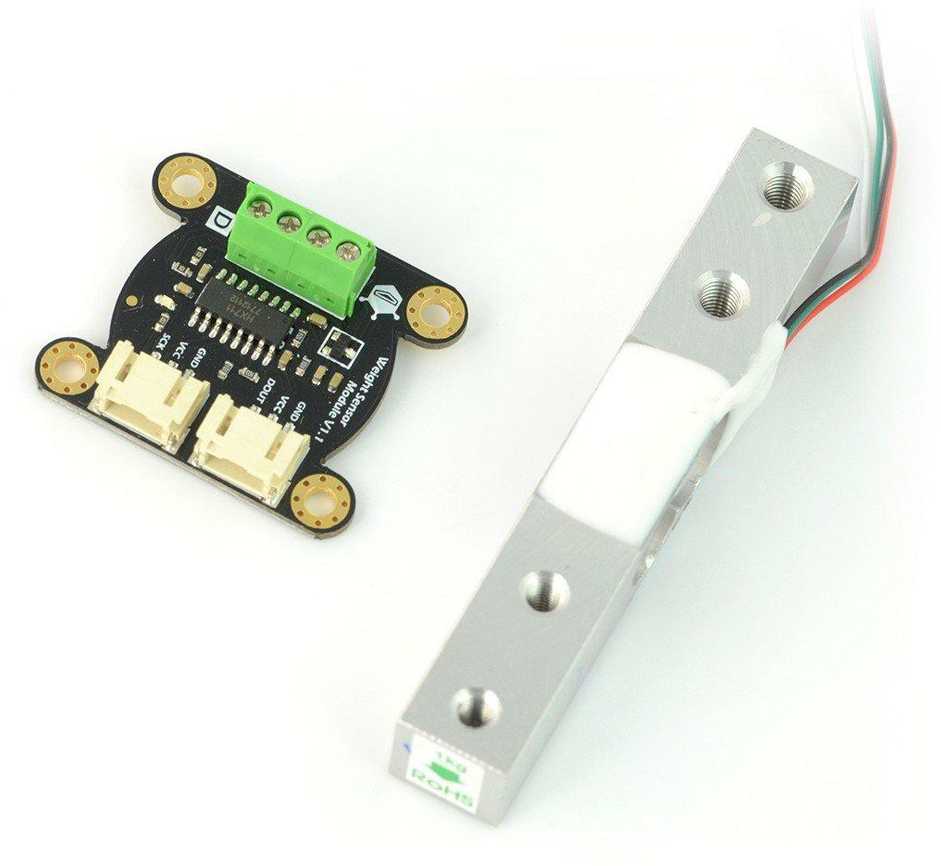

DFRobot Gravity, skaitmeninis slėgio jutiklis 1kg (10N)

Arduino slėgio jutiklis veikia iki 1 kg. Jis yra pagrįstas HX711, jis turi 24 bitų analoginį-skaitmeninį keitiklį, skirtą svorio ir valdymo programoms tiesiogiai prijungti prie Įtempio jutiklio. Keitiklio maitinimo įtampa yra nuo 2,6 V iki 5,5 V.

Specifikacijos:

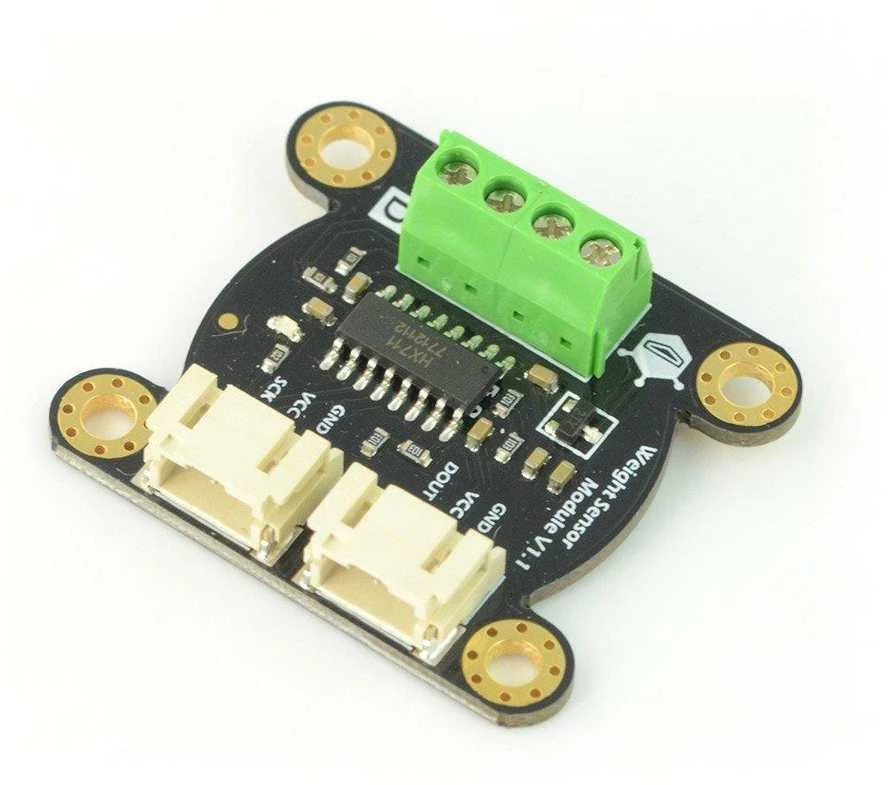

• Analoginis-skaitmeninis keitiklis:
• maitinimo įtampa: nuo 2,6 iki 5,5 V
• sistema: HX711
• du įvesties kanalai
• aktyvus žemas PGA triukšmo lygis su pasirinktu stiprinimu 32,64 ir 128
• elementų įtampos reguliatorius ir ADC analoginis maitinimas
• osciliatoriui nereikia jokių išorinių elementų
• Įjungimas iš naujo
• paprastas skaitmeninis valdymas ir nuoseklioji sąsaja: valdymas per kaiščius, nereikia programuoti
• pasirinkti duomenų diapazoną: 10 SPS arba 80 SPS
• darbinė temperatūra: nuo -40 °C iki 85 °C
• Įtempio jutiklis:
• darbinė įtampa nuo 5 V iki 15 V
• matavimo diapazonas: 1 kg (apie 10 N)
• išėjimo dažnis: 1 mV / V
• nulinis poslinkis: 0,05 / 0,03% F. S
• nulinio poslinkio temperatūra: 0,05 / 0,03% F. S / 10 °C
• nulinė išvestis: ± 0,1 mV / V
• įėjimo varža: 1055 Ω ± 15 Ω
• išėjimo varža: 1000 Ω ± 15 Ω
• perkrova: 200% F. S
• išėjimas: analoginis
• matmenys: 38 x 33 mm

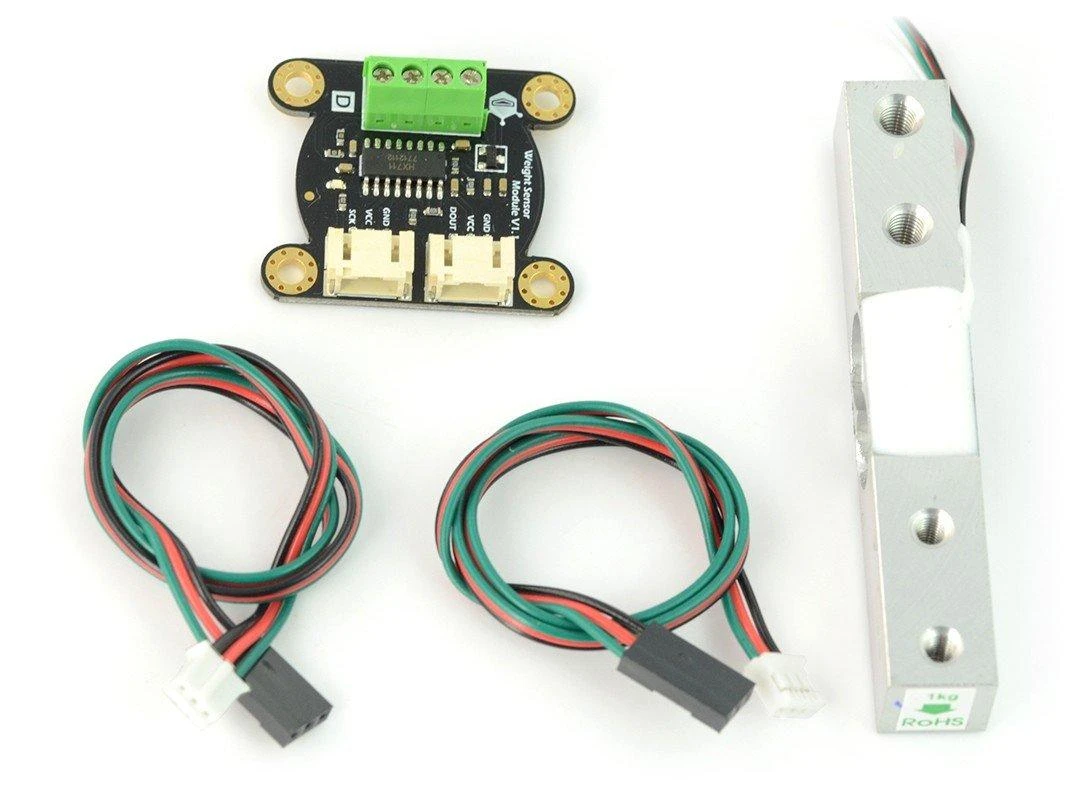

Komplekte:

• 1x Įtempio jutiklis

• 1x Analoginis-skaitmeninis keitiklis
• 2x Gravity laidas


Nuorodos:
Manualas
