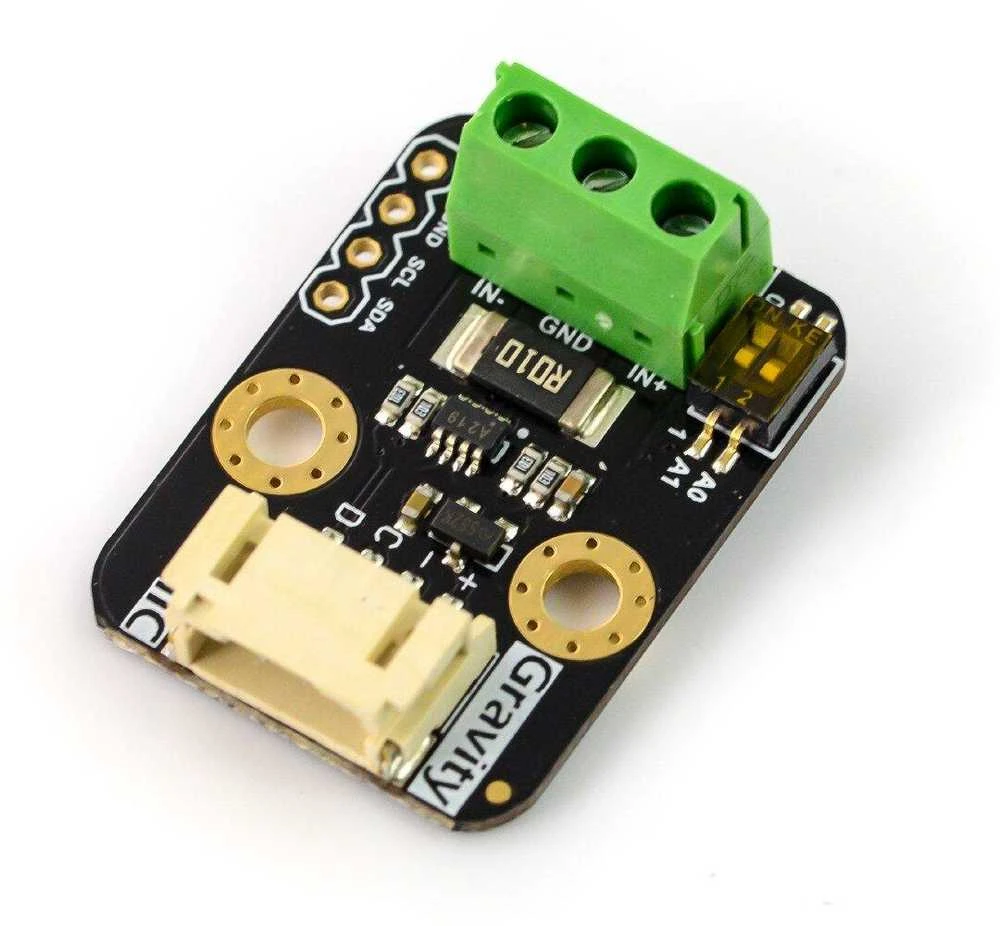

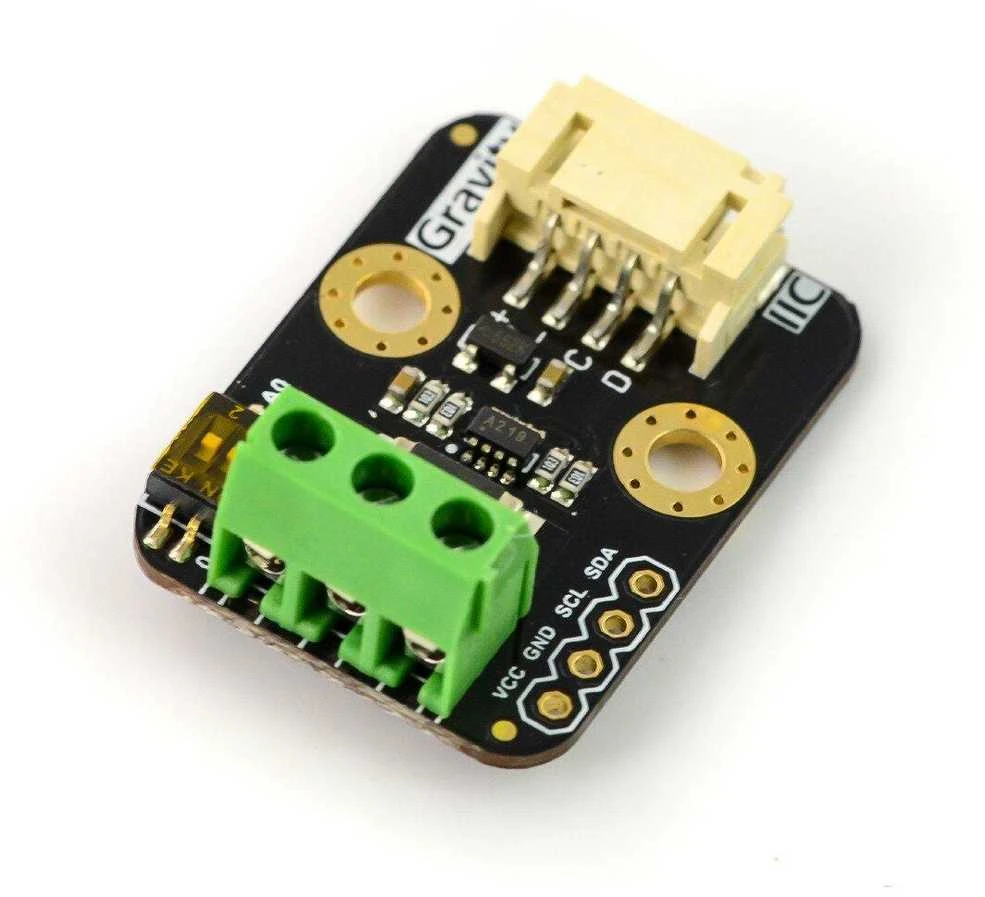

Gravity I2C skaitmeninis vatmetras yra didelės skiriamosios gebos, didelio tikslumo, didelio masto matavimo modulis, skirtas matuoti įvairių elektroninių modulių ir elektros įrangos įtampą, srovę ir galią 26 V 8 A ribose, o didžiausia santykinė paklaida yra ne didesnė kaip ±0,2% (prieš naudojant reikia atlikti paprastą rankinį kalibravimą). Jis gali būti naudojamas saulės energijos sistemų, akumuliatorių, variklių, valdiklių ar elektroninių modulių energijos suvartojimui ar baterijos tarnavimo laikui nustatyti.

Specifikacijos:

Maitinimo įtampa: nuo 3,3 V iki 5 V
Įtampos matavimo diapazonas: nuo 0 V iki 26 V
Skiriamoji geba: 4 mV
Įtampos matavimo paklaida: iki 0,2% (tipiška)
Srovės matavimo diapazonas: nuo 0 iki 8 A (dvikryptis)
Srovės skiriamoji geba: 1 mA
Srovės matavimo paklaida: iki 2% (paprastai reikia rankinio kalibravimo)
Galios matavimo diapazonas: nuo 0 iki 206 W
Skiriamoji galia: 20 mW (techninė įranga) / 4 MW (programinė įranga)
Inertiška srovė: 07 mA
Sąsaja: I2C Gravity
I2C adresas: 0x40, 0x41, 0x44, 0x45
Matmenys: 30 x 22 mm
Svoris: 4 g

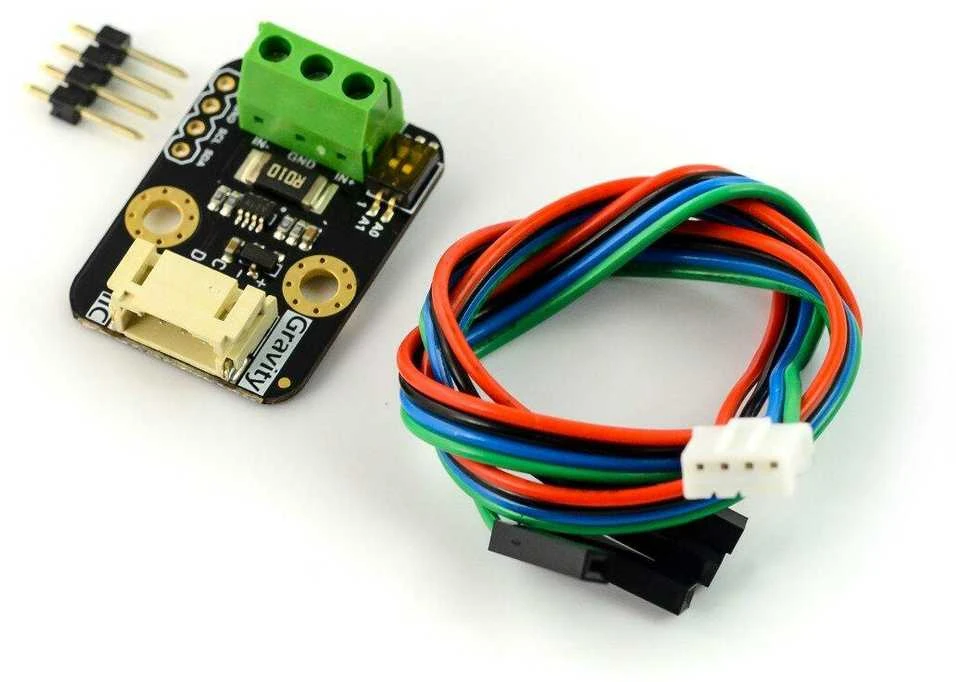

Pakuotėje:

XH2.54 4P jungtis x1
Gravity 4P I2C / UART jutiklio viela x1

Nuorodos:
Gamintojo puslapis
Manualas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Dfrobot
Modelis

AN-13753
Modelio pavadinimas

AN-13753

* Anksčiau taikyta Varle.lt kaina

Atsiliepimų nėra

Atsiliepimų politika

1. Kokių grandynų galima tiksliai matuoti su šiuo vatmetru?

DFRobot Gravity vatmetras tinka įvairių elektronikos įrenginių matavimams. Šis prietaisas gali tiksliai nustatyti įtampą, srovę ir galią saulės elementų, akumuliatorių ar mažų variklių grandynuose. Jo didelė skiriamoji geba užtikrina patikimus duomenis net mažos energijos sistemose.

2. Kaip jungiasi šis galios matuoklis prie valdiklio?

Prietaisas jungiasi paprastai naudojant I2C sąsają. Norint prijungti modulį, reikia naudoti standartinę Gravity tipo laidą. Komunikacija vyksta per šį specialų laidą, kuris supaprastina ryšį su populiariais mikrovaldikliais, pavyzdžiui, Arduino.

3. Ar reikia kalibruoti šį srovės matuoklį prieš naudojimą?

Taip, prieš pradedant matavimus būtina atlikti rankinį kalibravimą. Ši procedūra reikalinga norint pasiekti aukštą srovės nustatymo tikslumą. Be kalibravimo, matavimo paklaida gali būti didesnė nei nurodyta specifikacijose.

4. Kokia yra didžiausia šio modulio matuojama galia?

Didžiausia matuojama efektyvioji galia yra iki 206 vatų. Ši vertė gaunama esant maksimaliai 26 voltų įtampai ir 8 amperų srovei. Toks diapazonas leidžia stebėti daugelio buitinių ir mokomųjų projektų suvartojimą.

5. Ar šis įrenginys gali matuoti įkrovimo ir iškrovimo srovę?

Taip, modulis yra dvikryptis ir matuoja abiem kryptimis tekantį srautą. Ši savybė leidžia stebėti ne tik energijos suvartojimą, bet ir, pavyzdžiui, akumuliatoriaus įkrovimo procesą. Matavimo tikslumą užtikrina integruotas jutiklis.
