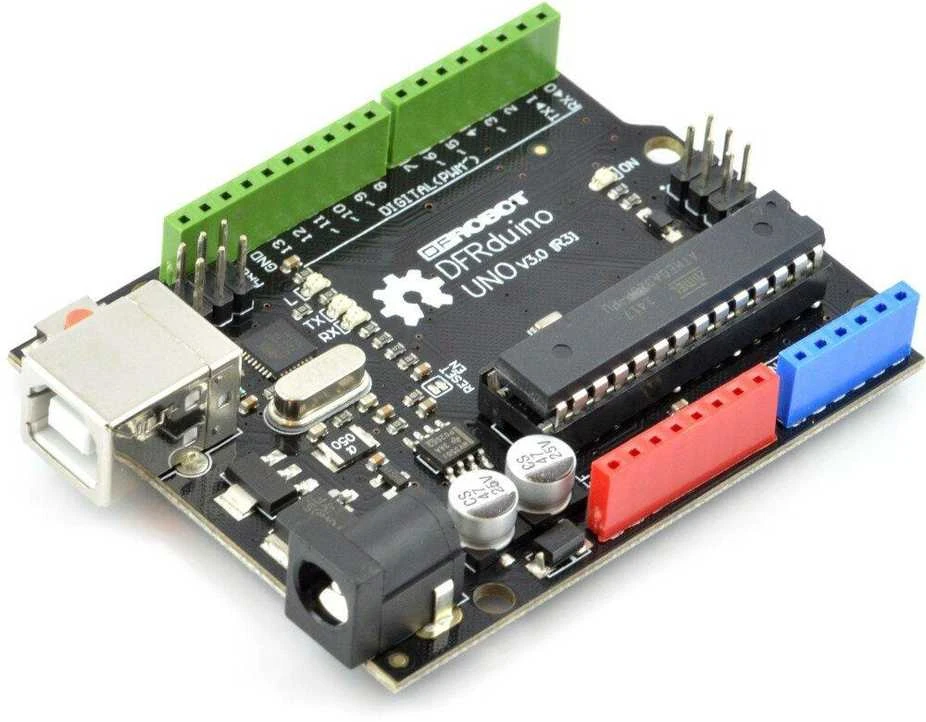

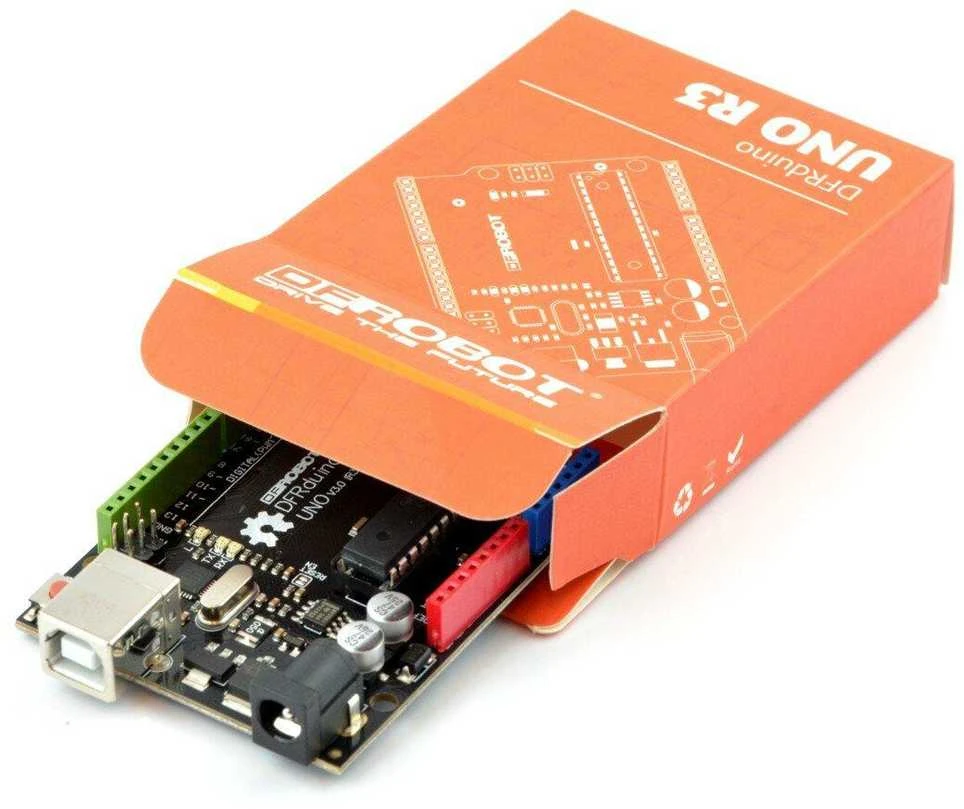

Name: Dfrobot DFRduino Uno v3 - suderinamas su Arduino
Brand: Dfrobot
SKU: 40563648
Price: 21.24 EUR
Availability: InStock

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite LP Express paštomatuose nuo 2.⁴⁹ €

Pristatymas į namus nuo 3.⁴⁹ €

DFRduino pilnai suderinamas su populiariu Arduino Uno R3 moduliu. Jį galima programuoti naudojant Arduino IDE aplinką, ten turimomis bibliotekomis. Su DFRobot moduliu veiks taip pat ir Arduino Shield.

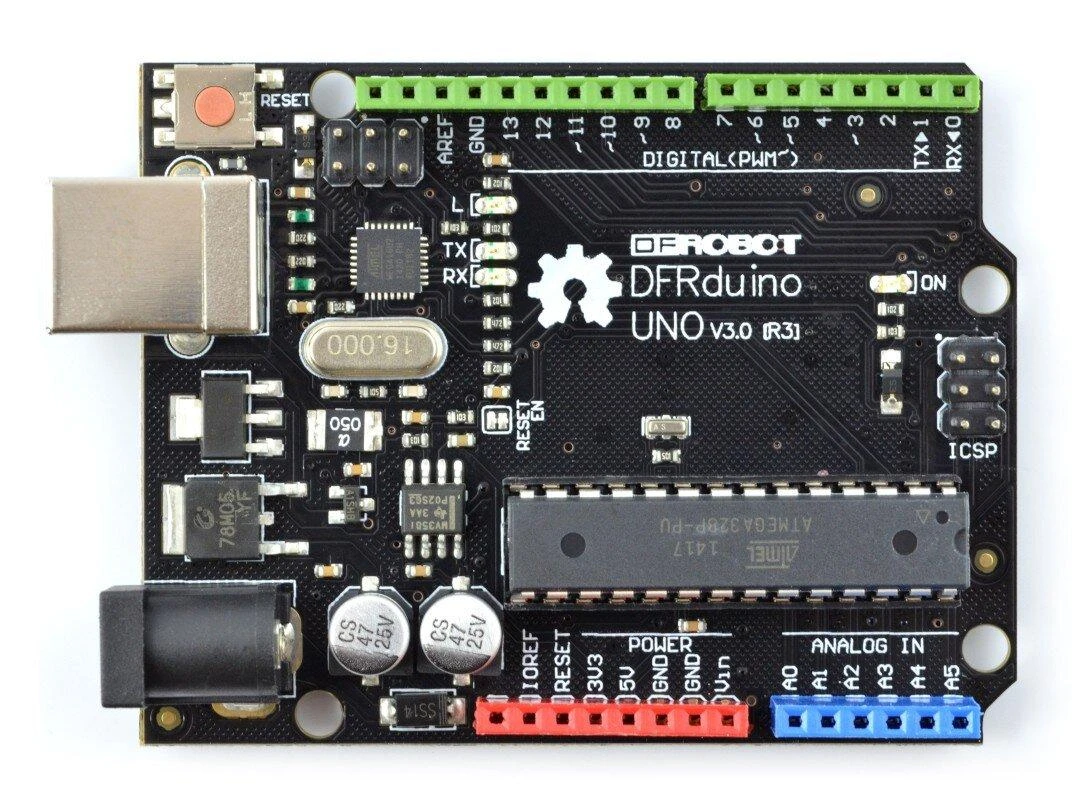

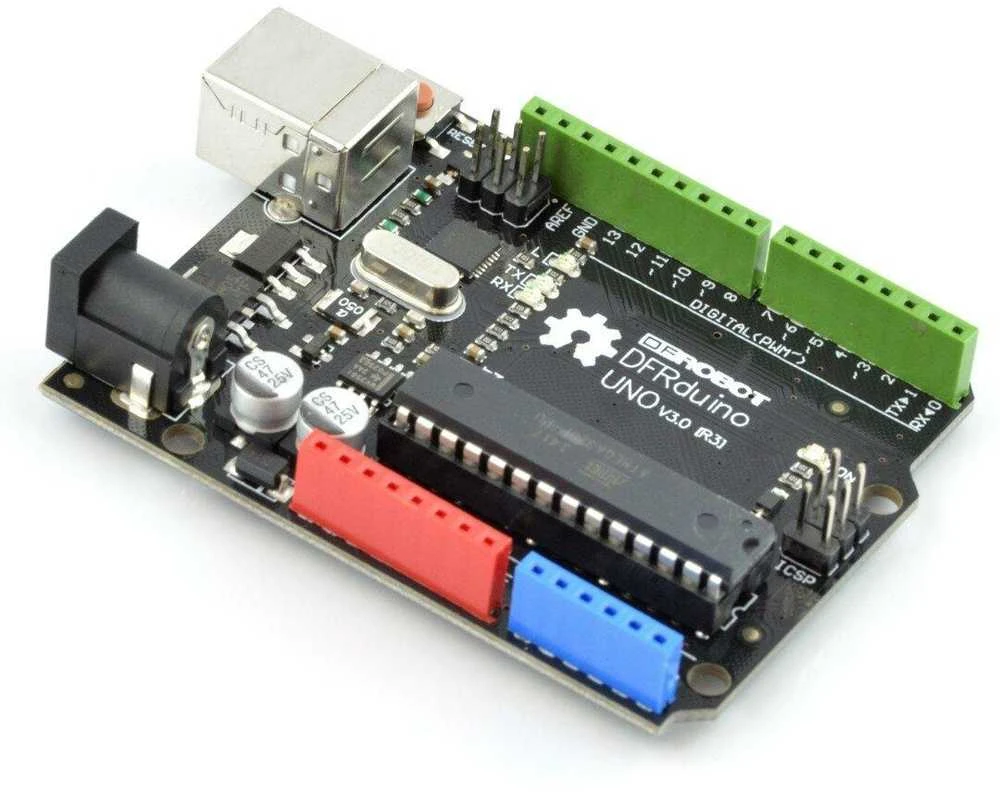

Plokštėje yra ATmega328 mikrovaldiklis, kuriame yra 14 skaitmeninių įėjimų/išėjimų, iš kurių 6 gali būti naudojami kaip PWM išėjimai (pvz., varikliams valdyti) ir 6 kaip analoginiai įėjimai. Grandinė nustatoma 16 MHz signalu. Modulis taip pat turi USB jungtį, nuolatinės srovės maitinimo lizdą, mygtuką RESET ir išėjimus, naudojamus AVR programatoriams prijungti.

Specifikacijos:

Maitinimo įtampa: nuo 7 V iki 12 V
Programuojamas per USB, naudojant mikrovaldiklį Atmega16u2
Pilnai suderinamas su Arduino Uno Rev3
Mikrovaldiklis: ATmega328
Maksimalus dažnis: 16 MHz
SRAM: 2 kB
Flash atmintis: 32 kB (5 kB skirta įkrovos programai)
EEPROM atmintis: 1 kB
Portai I/O: 14
PWM išėjimai: 6
Analoginių įėjimų skaičius: 6 (A/C konverterio kanalai)
Nuosekliosios sąsajos: UART, SPI, I2C
Išoriniai pertraukimai
Jungtis: USB lizdas
ISP jungties litavimas
Maitinimo jungtis: DC 5,5 x 2,1 mm
Plokštės matmenys: 75 x 54 x 15 mm

Nuorodos:
Gamintojo puslapis
Programinė įranga
Programavimo kalba

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Dfrobot
Modelis

AN-02683
Modelio pavadinimas

AN-02683

Atsiliepimų nėra

Atsiliepimų politika

1. Ar DFRduino Uno V3 veikia su Arduino programine įranga?

Taip, šis modulis yra pilnai suderinamas su Arduino IDE aplinka. Jį galite programuoti naudodami tas pačias bibliotekas ir kodo pavyzdžius kaip ir originalų Arduino Uno. Plokštės valdymas atliekamas per USB jungtį, todėl diegimas yra labai paprastas ir prieinamas net pradedantiesiems.

2. Kiek išėjimų turi ši plokštė ir kam jie naudojami?

Valdiklis turi 14 skaitmeninių įėjimų/išėjimų. Šeši iš jų gali būti naudojami kaip PWM išėjimai, pavyzdžiui, variklių greičiui reguliuoti, o dar šeši yra skirti analoginiams jutikliams prijungti. Tai suteikia pakankamai galimybių įvairiems elektroniniams projektams kurti.

3. Kaip maitinti DFRduino komponentą?

Plokštę galite maitinti per USB jungtį arba naudoti išorinį maitinimo šaltinį, prijungtą prie specialaus lizdo. Rekomenduojama įtampa yra nuo 7 iki 12 voltų. Toks lankstumas leidžia naudoti modulį tiek su kompiuteriu, tiek su baterijomis ar maitinimo blokais.

4. Ar šis valdiklis palaiko papildomus jungiamuosius modulius?

Taip, jis visiškai palaiko standartinius Arduino Shield plokštes. Tai reiškia, kad galite lengvai praplėsti savo projekto funkcijas, ant viršaus uždėję ekrano, jutiklių ar ryšio modulių plokštes. Suderinamumas su periferine įranga yra labai svarbus savo kūriniui tobulinti.

5. Kokio tipo atmintis yra integruota į mikrovaldiklį?

Pagrindinis lustas turi 32 kB Flash atmintį programoms saugoti, 2 kB operatyviąją (SRAM) ir 1 kB EEPROM duomenims išlaikyti. Ši konfigūracija yra pakankama daugeliui automatizavimo uždavinių. Atminties talpa leidžia įrašyti sudėtingesnes instrukcijas ir apdoroti informaciją.
