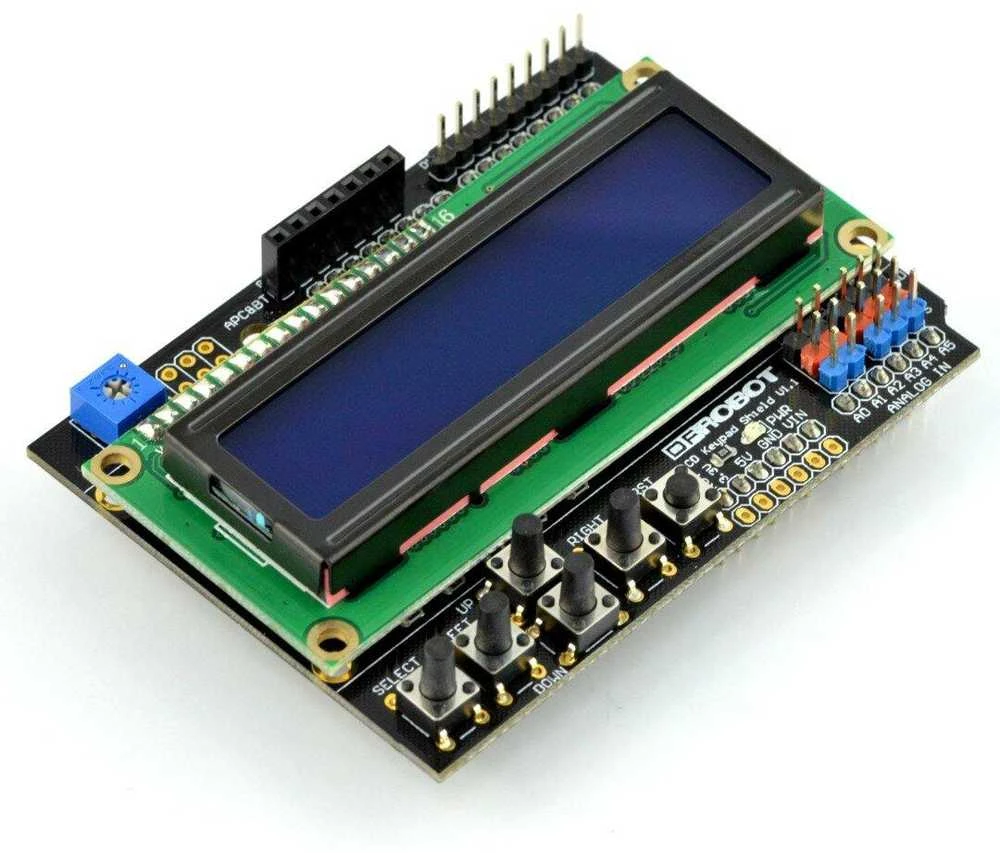

DFRobot Arduino priedėlis su klaviatūra ir LCD ekranu v1.1

  • Varlė kodas 15665634
  • Liko tik: 5+ vnt.
Pardavėjas Varle.lt
Rekvizitai
rating 4.5
Nuotraukos Nuotraukos
1 iš 3 has video

DFRobot Arduino priedėlis su klaviatūra ir LCD ekranu v1.1

  • Varlė kodas 15665634
  • Liko tik: 5+ vnt.
Pardavėjas Varle.lt
Rekvizitai
rating 4.5
DFRobot Arduino priedėlis su klaviatūra ir LCD ekranu v1.1 kaina
20.93  €
add to cart Į krepšelį 20.93 €
DFRobot Arduino priedėlis su klaviatūra ir LCD ekranu v1.1 kaina
20.93  €
add to cart Į krepšelį
Atsiimkite parduotuvėje Atsiimkite parduotuvėje
Nemokamai
  • Vilniuje, Ukmergės g. 241gruodžio 1 d.
  • Kituose miestuosegruodžio 2 d.
Pristatymas į paštomatą Atsiimkite LP EXPRESS paštomatuose
Nuo 2.49 €
  •  gruodžio 2 d.  2.49 €
  •  gruodžio 2 d.  3.49 €
Pristatymas į namus Pristatymas į namus
Nuo 3.49 €
  •  gruodžio 2 d.  3.49 €
  •  gruodžio 2 d.  4.19 €
*Užsakymo terminai yra preliminarūs
DFRobot Arduino priedėlis su klaviatūra ir LCD ekranu v1.1 kaina
20.93  €
add to cart Į krepšelį 20.93 €
Pristatymas į namus
Gauk gruodžio 1 d. Visi pristatymo būdai

Aprašymas

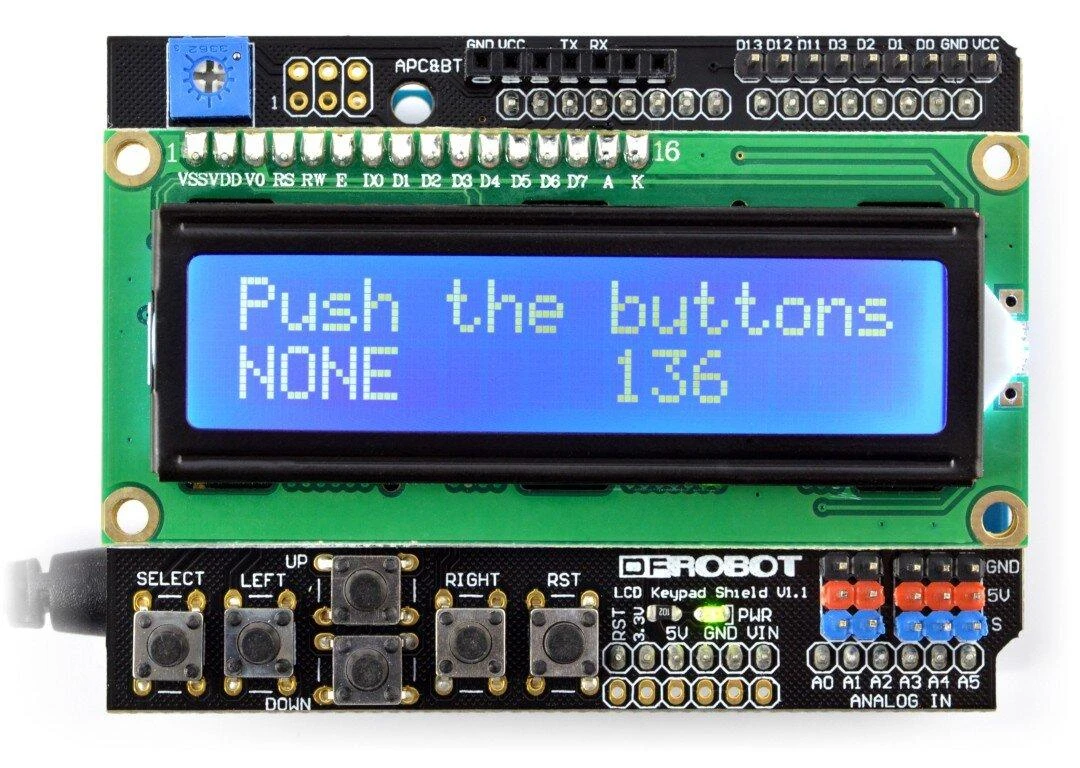

Arduino priedėlis su populiariu 2 x 16 simbolių skystųjų kristalų ekranu ir penkiais vartotojo žinioje esančiais mygtukais. Ekrane naudojami kaiščiai 4, 5, 6, 7, 8, 9 ir 10. Mygtuko būsenos nuskaitymas vyksta per analoginį signalą, dėl šio sprendimo visi penki mygtukai naudoja tik vieną A0 kanalą.

Specifikacijos:

  • Darbinė įtampa: 5 V
  • Loginių išėjimų įtampa: 5 V (paimta iš Arduino)
  • Penki mygtukai
  • Įmontuotas 2 x 16 simbolių LCD ekranas su mėlynu apšvietimu
  • Arduino RESET mygtukas
  • Arduino išvesties kaiščiai - skaitmeniniai ir analoginiai
  • Veikia su standartine Arduino LiquidCrystal biblioteka
  • Matmenys: 80 x 58 mm

Nuorodos:
Gamintojo puslapis


Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.
Skaityti daugiau
Skaityti mažiau

Specifikacija

  • Gamintojas Dfrobot
  • Modelis

    AN-02729

  • Modelio pavadinimas

    AN-02729

Šią prekę rasite filtruose

Atsiliepimai (0)

Atsiliepimų nėra
Atsiliepimų politika

Dažniausiai užduodami klausimai

1. Kaip prijungti šį LCD ir mygtukų skydelį prie Arduino?

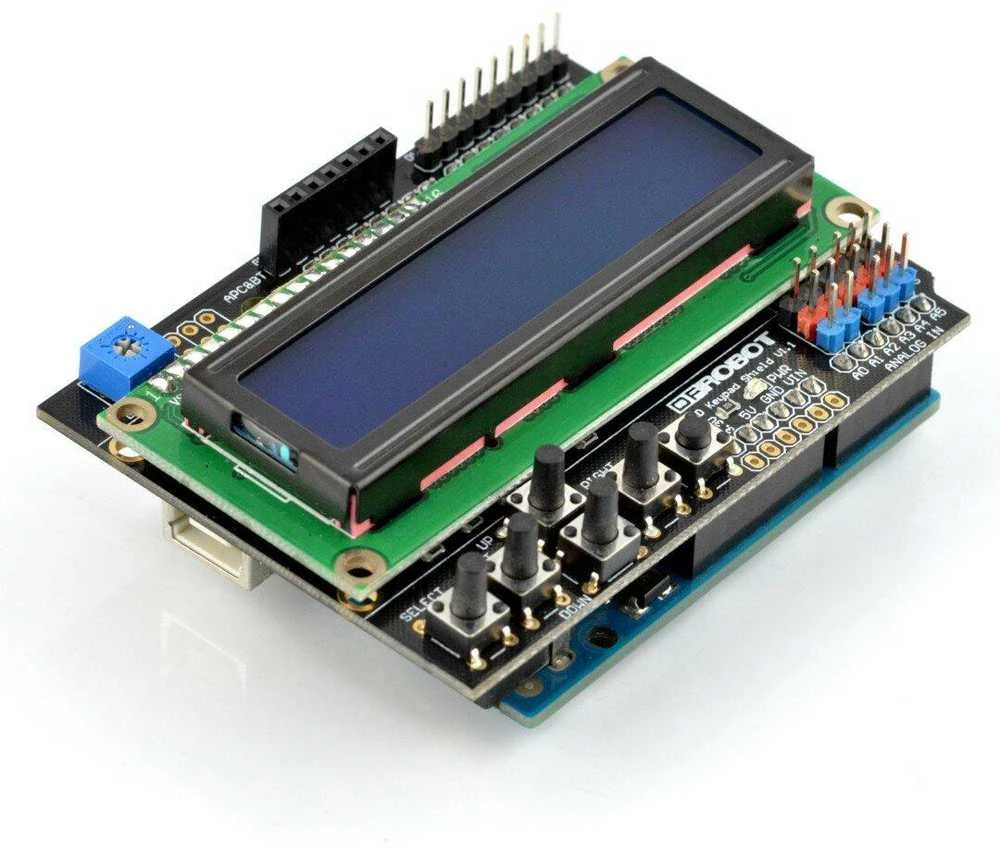

Šis DFRobot priedėlis jungiasi tiesiai prie Arduino Uno arba Nano plokščių kaiščių. Ekranui reikia skaitmeninių kaiščių nuo 4 iki 10, o visi penki valdymo mygtukai naudoja tik vieną analoginį įėjimą A0. Tai sutaupo daug jungčių, paliekant kitus įvadus laisvus kitiems projektams.

2. Kokią biblioteką naudoti šiam ekrano moduliui?

Modulis veikia su standartine Arduino LiquidCrystal biblioteka, kuri yra įdiegta programavimo aplinkoje pagal nutylėjimą. Tai labai palengvina programavimą, nes nereikia ieškoti ar diegti papildomų failų. Galite iš karto pradėti rodyti tekstą ant šio skystųjų kristalų indikatoriaus.

3. Ar šis priedas turi atskirą maitinimo šaltinį?

Ne, šis valdymo skydelis maitinamas tiesiogiai iš Arduino plokštės per jungiamuosius kaiščius. Jo darbinė įtampa yra 5 voltai, kurie paimami iš pagrindinės plokštės. Taip pat yra integruotas atskiras mygtukas, skirtas valdyti pagrindinės plokštės perleidimo funkciją.

4. Kiek mygtukų galiu naudoti su šiuo priedėliu?

Modulyje integruota penkių mygtukų valdymo sistema: trys pagrindiniai ir du papildomi. Visų klavišų būsenos nuskaitomos per vieną analoginį kanalą, o ne per atskirus laidus. Šis inžinerinis sprendimas leidžia sukurti sudėtingesnę sąsają nesumažinant galimų prijungimų skaičiaus.

5. Kokio dydžio informaciją gali rodyti šis skystųjų kristalų ekranas?

Integruotas indikatorius yra 2 eilučių po 16 simbolių tipo su mėlynu foniniu apšvietimu. Tokio formato ekranas puikiai tinka rodyti duomenis, menius ar paprastas instrukcijas. Jis tinka daugeliui elektronikos projektų, kuriems reikia vizualios informacijos išvedimo.
