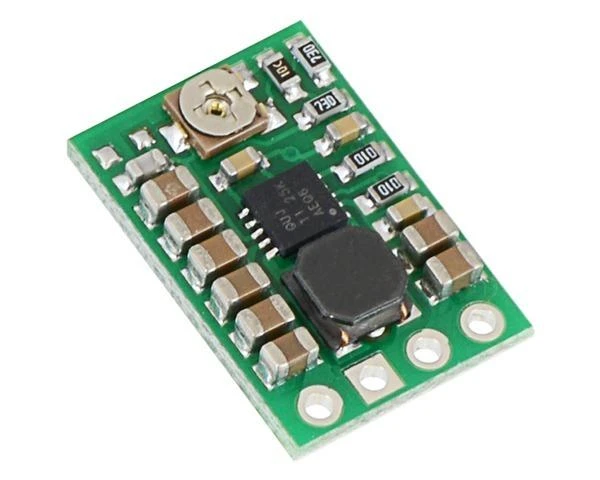

Pololu DC/DC Įtampos keitiklis iš 2.7V-11.8V į 2.5-8V S10V3F9 (STEP UP/DOWN)

S7V8A keitiklis yra perjungimo reguliatoriaus tipo įtampos Step-(up/down) (Buck-boost). Pakeičia 2,7 V ir 11,8 V įvesties įtampą iš išėjimo signalo vertės, kurią naudotojas gali reguliuoti nuo diapazono: 2,8 V iki 8 V, vidutinis efektyvumas 80%. Iš to matyti, kad įvesties įtampa gali būti mažesnė, didesnė arba lygi įvesties vertei, todėl išdėstymas yra funkcionalus ir universalus. Lankstumas įvesties įtampoms, todėl sistema puikiai veikia sistemose, maitinamose baterijomis, kurioms reikalingas stabilus įtampos tiekimas ir nepriklausomumas nuo akumuliatoriaus įkrovos lygio.

Specifikacija

• Įėjimo įtampa: nuo 2,7 V iki 11,8 V
• Išėjimo įtampa reguliuojama nuo 2,5 V iki 8 V
• Tipiška nuolatinė išėjimo srovė: 500 mA iki 1 A daugelyje įvesties ir išėjimo įtampų derinių (Faktinė nuolatinė išėjimo srovė priklauso nuo įvesties ir išėjimo įtampų. Išsamesnę informaciją žr.
• Energijos taupymo funkcija palaiko aukštą efektyvumą esant mažoms srovėms (ramybės srovė yra mažesnė nei 0,3 mA)
• Integruota perkaitimo ir trumpojo jungimo apsauga

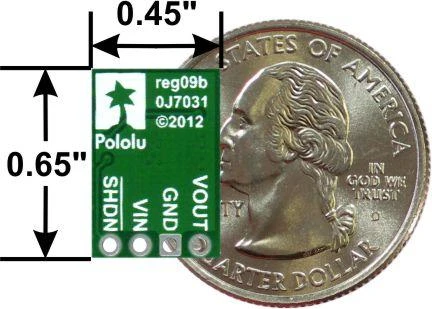

• Mažas dydis: 0,45 ″ × 0,65 ″ × 0,1 ″ (11 × 17 × 3 mm)
• Pateikta visa schema
